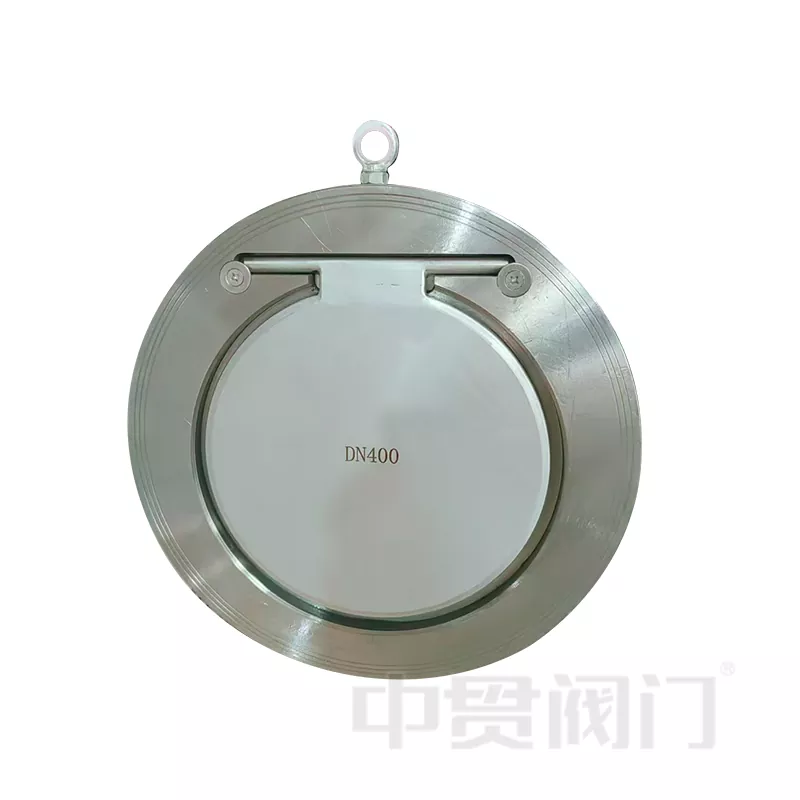

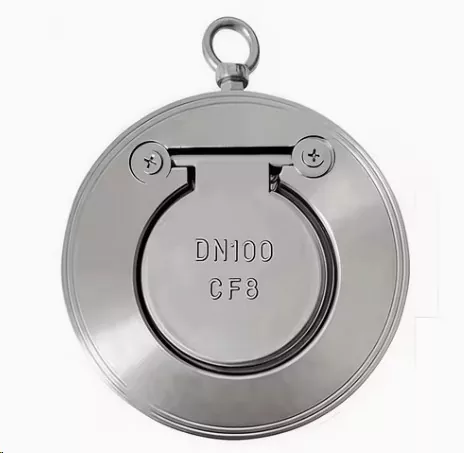

Valvola di ritegno a disco singolo

ILValvola di ritegno a disco singololanciato daValvola Zhongguanè una valvola industriale estremamente utile. La sua funzione principale è quella di consentire il flusso di liquidi o gas in una sola direzione, impedendo il riflusso.

Questa valvola è progettata in modo ingegnoso, reagisce molto rapidamente ed è facile da installare e occupa poco spazio. Può controllare efficacemente la direzione del flusso di acqua, petrolio o gas. Può essere utilizzata in impianti di trattamento acque, centrali elettriche, impianti chimici, impianti di riscaldamento e condizionamento, ecc. Questa valvola è particolarmente robusta e può resistere ad alte pressioni e alte temperature. Non si romperà nemmeno dopo essere stato utilizzato per lungo tempo ed è una scelta molto affidabile nei sistemi di tubazioni industriali.

Vantaggi tecnici: perché scegliere la nostra valvola di ritegno a disco singolo?

AValvola Zhongguan, comprendiamo che l'affidabilità non è negoziabile negli ambienti industriali. NostroValvola di ritegno a disco singolonon è solo un componente; è una garanzia di sicurezza per l'intero sistema di condutture.

1. Design del wafer ultracompatto

La caratteristica più distintiva del nsValvola di ritegno a disco singoloè la sua piccola dimensione e l'eccellente prestazione antiriflusso. A differenza delle ingombranti valvole di ritegno tradizionali, abbiamo adottato un sistema avanzatodesign di tipo wafer. Come un sandwich, la valvola viene fissata direttamente tra due flange del tubo. Ciò consente di risparmiare spazio significativo e riduce il peso e i costi di installazione-2 .

2. Materiale di alta qualità

Produciamo lo standardValvola di ritegno a piastra singolautilizzando alta qualitàAcciaio al carbonio WCB(acciaio fuso). Questo materiale è estremamente durevole e consente alla valvola di resistere ad ambienti difficili, alta pressione e temperature estreme.Hai bisogno di più?Offriamo casting personalizzati conAcciaio inossidabile (SS304, SS316) , Bronzo alluminioe altre leghe a seconda della corrosività dei supporti-1 .

3. Sigillatura dinamica e risposta rapida

Il disco all'interno delValvola di ritegno a disco singoloha una risposta molto sensibile. Quando il liquido o il gas fluiscono in avanti, il disco si apre istantaneamente con una resistenza minima (bassa caduta di pressione). Nel momento in cui il flusso si ferma o si inverte, il disco ritorna indietro (assistito dalla gravità o dalla forza elastica) per formare una tenuta ermetica, prevenendo danni distruttivi.colpo d'arietedanno-2 .

Specifiche del prodotto e scheda tecnica

Applicazioni: dove puoi usarlo?

Questa valvola versatile viene utilizzata in molti ambienti industriali. Abbiamo fornito con successo il nsValvole di ritegno a disco singoloai seguenti settori:

• Impianti di trattamento delle acque: utilizzati nei sistemi di approvvigionamento idrico per prevenire la contaminazione da riflusso -2.
• HVAC e Building Automation: installato negli impianti di riscaldamento e condizionamento per mantenere l'efficienza termica.
• Centrali elettriche: essenziali nei sistemi di raffreddamento per garantire che l'acqua di raffreddamento non rifluisca, proteggendo le apparecchiature del generatore -2.
• Petrolchimico: gestisce in modo sicuro il trasporto di petrolio e gas negli oleodotti.

Caso di studio: protezione della pompa

Una stazione di pompaggio nel sud-est asiatico ha subito ripetuti grippaggi delle pompe a causa di picchi di riflusso. In precedenza, venivano utilizzate valvole di ritegno a rotazione lenta e pesante. Abbiamo sostituito il loro sistema con il nostroValvola di ritegno a disco singolo. La funzione di chiusura rapida ha eliminato il colpo d'ariete e il design leggero ha reso semplice l'installazione nella sala pompe affollata.Risultato:Zero guasti alla pompa negli ultimi 18 mesi.

Come funziona una valvola di ritegno a disco singolo

Il meccanismo è semplice ma molto efficace:

1. Flusso in avanti: la pressione del mezzo (acqua/olio/gas) spinge il disco fuori dalla sede. La cerniera ruota leggermente, consentendo il flusso completo.
2. Flusso inverso: quando la pressione a monte diminuisce o si inverte, il riflusso spinge il disco indietro contro la sede.
3. Sigillatura: il disco si chiude istantaneamente, creando una tenuta ermetica e arrestando completamente il flusso inverso -2.

Tre rigorosi test di fabbrica

La nostra fabbrica utilizza un sistema di controllo qualità che rivaleggia con gli standard internazionali. Ogni valvola da noi prodotta deve essere sottoposta a tre severi "esami" prima di lasciare la fabbrica:

1. Il test di prevenzione del riflusso: garantiamo che nel momento in cui il flusso si interrompe, il disco si inserisce perfettamente, lasciando un tasso di perdita dello 0%.
2. Test del guscio ad alta pressione: utilizziamo una pressione maggiore rispetto alla pressione di esercizio effettiva per testare la fusione. Ciò garantisce che il corpo non si spezzi o sudi.
3. Simulazione delle prestazioni complessive: simuliamo le condizioni reali della pipeline per garantire che il disco si apra senza intoppi e si chiuda saldamente senza attaccarsi.

Valvola Zhongguan ha ottenuto la licenza di produzione di apparecchiature speciali TS, ISO9001, ISO14001 e OHSAS18001 -1. Vengono rilasciate solo le valvole che superano queste tre fasi.

Flessibilità di installazione

Sappiamo che ogni oleodotto è diverso. NostroValvola di ritegno a disco singolosi adatta a te.

• Tubi orizzontali: installazione standard.
• Tubi verticali: la valvola funziona perfettamente in applicazioni con flusso verticale verso l'alto. Il disco si chiude efficacemente per gravità o peso di riflusso quando la pompa si ferma -2.

Personalizzazione e vantaggi della catena di fornitura

Valvola Zhongguanè l'integrazione della filiera delle valvole industriali del Nord (Ghisa) e della filiera delle valvole industriali del Sud (Acciaio fuso/Inossidabile)-1 .

Offriamo servizi "Su Misura":

• Materiali speciali: avete bisogno di maneggiare prodotti chimici corrosivi? Possiamo passare all'acciaio inossidabile 316 per il disco e il corpo.
• Stelo esteso: per installazione interrata.
• Actuator Ready: Integrazione con finecorsa di posizione per sistemi automatizzati (su richiesta).

Il nostro impegno:Ci concentriamo non solo sulla nostra produzione di valvole a farfalla, ma anche sull'integrazione dell'intera catena di fornitura delle valvole per fornire ai nostri clienti linee di prodotti più ricche e un servizio più attento.

Domande frequenti sulle valvole di ritegno a disco singolo

Q1: Qual è la differenza principale tra una valvola di ritegno a disco singolo e una valvola di ritegno a doppio disco?
A1:NostroValvola di ritegno a disco singolo(Tipo oscillante) fornisce generalmente una tenuta più ermetica contro il riflusso a bassa pressione ed è più durevole contro gli "sbattimenti" nelle dimensioni più grandi (DN200+). Il design a piastra singola offre un'area di flusso più ampia rispetto ad alcune piastre doppie caricate a molla.

Q2: Posso installare questa valvola verticalmente?
A2:Sì, è consigliato per tubazioni verticali dove c'è la direzione del flussodal basso verso l'alto. Tuttavia, è fondamentale controllare la freccia di flusso contrassegnata sul corpo della valvola. Per le cadute verticali dall'alto verso il basso, può essere preferito un tipo caricato a molla.

Q3: Come scelgo la giusta pressione nominale?
A3:Offriamo valutazioni da PN10 a PN40. I nostri ingegneri solitamente consigliano di selezionare un valore pari o superiore alla pressione massima della tubazione. Per il vapore o l'olio ad alta pressione, il materiale WCB è lo standard minimo.

Q4: Il prodotto è rigorosamente conforme agli standard internazionali?
A4:SÌ. Sebbene il nostro design di base sia eccellente, possiamo produrre il nostroValvola di ritegno a disco singolorispettareGB, ANSI, JIS, DIN o BSstandard in base ai requisiti di foratura della flangia-1 .

Invia richiesta

Valvola Zhongguan: qualità affidabile, soluzioni personalizzate.

Abbiamo due basi di produzione (Tianjin e Wenzhou) con oltre 19 anni di esperienza. Garantiamo consegne veloci e prodotti di alta qualità.
