Pensa al rubinetto dell'acqua di casa tua e al tunnel dell'autostrada. Il rubinetto può essere completamente aperto, ma l'acquafluireè ancora limitato dal proprio diametro. Il tunnel autostradale, invece, permette il passaggio dei veicoli a tutta velocità senza alcun ostacolo. Questa semplice analogia coglie la differenza fondamentale tra una valvola a sfera a passaggio pieno e una a passaggio ridotto.
Innanzitutto, comprendiamo la valvola a sfera stessa
Una valvola a sfera, come suggerisce il nome, ha un componente centrale: una sfera con un foro al suo interno. Ruotando la maniglia della valvola si ruota questa palla. Quando il foro è allineato con il tubo, il fluido (acqua, olio, gas, ecc.) può fluire. Quando la sfera viene ruotata di 90 gradi, il foro viene bloccato e il flusso viene interrotto. È una valvola on/off altamente efficiente e affidabile.
Porta completa e Porta ridotta descrivono la dimensione di questo foro nella palla e la larghezza del forovalvolail passaggio interno.

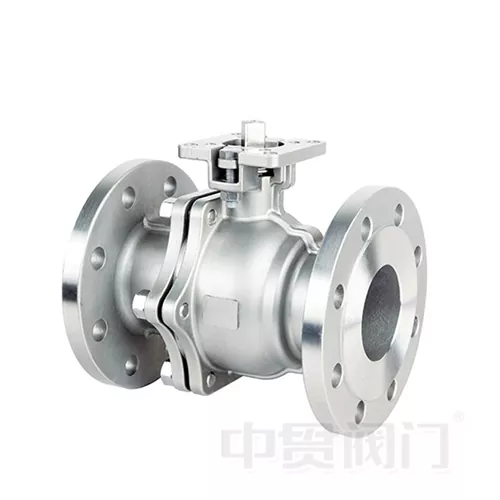

Valvola a sfera a passaggio totale: l'"autostrada" senza ostacoli
Caratteristica del progetto: il diametro del foro nella sfera di una valvola a sfera a passaggio completo ha le stesse dimensioni del diametro del tubo di collegamento. Ciò significa che quando la valvola è completamente aperta, il suo passaggio è un foro diritto, non ostruito e senza punti stretti.
Vantaggio chiave: resistenza zero, nessun intasamento
Flusso senza ostacoli: il fluido passa quasi senza alcuna perdita di pressione aggiuntiva, come se si guidasse su un'autostrada diritta.
Funzione potente: consente un'operazione speciale chiamata "pigging". Nelle condutture a lunga distanza (ad esempio per petrolio e gas), un dispositivo chiamato "maiale" viene inviato attraverso il tubo per pulirlo o ispezionarlo. Solo una valvola a sfera Full Port consente il passaggio di questo "maiale".
Consideratela come: una strada che mantiene la sua intera larghezza dall'inizio alla fine, senza tratti con colli di bottiglia.
Usi comuni: condotte di processi critici, linee di trasferimento a lunga distanza e qualsiasi applicazione che richieda il massimo flusso o pigging, spesso nel settore petrolifero, del gas e dei prodotti chimiciindustrie.
Valvola a sfera a passaggio ridotto: la "Main Street" economicamente vantaggiosa
Caratteristica di progettazione: il diametro del foro nella sfera di una valvola a sfera a passaggio ridotto è inferiore al diametro del tubo di collegamento. In genere, è una dimensione standard più piccola. Ad esempio, il diametro interno di una valvola a porta ridotta DN100 (100 mm) potrebbe essere solo di circa 80 mm.
Vantaggio chiave: costo inferiore, compatto, leggero
Conveniente: poiché il corpo della sfera e della valvola può essere ridotto, utilizza meno materiale ed è solitamente più economico di una valvola a passaggio completo della stessa dimensione.
Compatto e leggero: la sua struttura complessiva è più piccola, il che lo rende vantaggioso dove lo spazio di installazione è limitato.
Flusso sufficiente: sebbene il passaggio sia più stretto, la portata è perfettamente adeguata per la maggior parte delle applicazioni industriali generiche e quotidiane.
Pensala come: una strada principale che è per lo più larga ma ha una sezione leggermente più stretta sotto un ponte. Potrebbe rallentare leggermente il traffico, ma non ostacola il normale passaggio.
Usi comuni: questo è il tipo di valvola a sfera più comune e ampiamente utilizzato. Molto probabilmente troverai valvole a passaggio ridotto nella fornitura di acqua standard, nei sistemi di riscaldamento, nell'edilizia e in molti settori industrialicondutturedove la minima perdita di pressione non è critica.
Conclusione: come scegliere?
Was ist seine Hauptaufgabe?
Scegli una valvola a sfera a passaggio completo quando hai bisogno di un flusso illimitato o richiedi la futura capacità di pigging della tubazione. Paghi un costo più elevato e hai bisogno di più spazio per queste prestazioni e funzionalità.
Per la stragrande maggioranza delle applicazioni generali, come l'intercettazione principale dell'acqua in una casa o i tubi di riscaldamento di un edificio, la porta ridottaValvola a sferaè perfettamente sufficiente e offre il miglior rapporto qualità-prezzo. Scambia una piccola perdita di flusso e pressione con notevoli risparmi sui costi e praticità.
