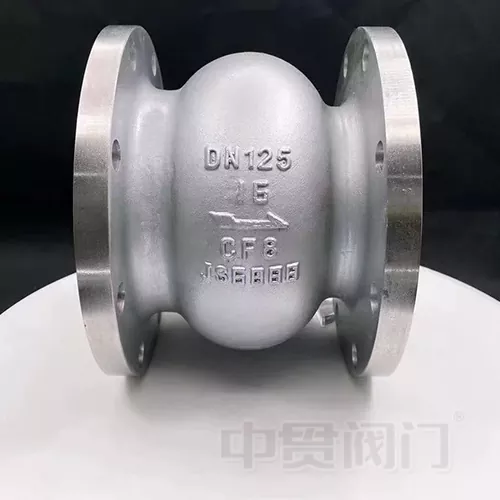

Valvola di ritegno del tipo a sollevamento

La valvola di ritegno del tipo a sollevamento è una valvola automatica la cui funzione principale è consentire il flusso unidirezionale del fluido e prevenire il riflusso. È ampiamente utilizzato in vari sistemi di tubazioni industriali e comunali ed è un componente chiave per garantire la stabilità della pressione del sistema e la sicurezza delle apparecchiature.Valvola Zhongguan, produttore specializzato in valvole da 19 anni, produce valvole di ritegno per sollevamento che aderiscono rigorosamente agli standard internazionali. Sfruttando i vantaggi della catena di fornitura in tutta la Cina, l’azienda seleziona materiali di alta qualità adatti a varie condizioni operative, bilanciando razionalità strutturale e facilità d’uso. Sono disponibili specifiche personalizzate per soddisfare le esigenze specifiche del cliente.

Le nostre valvole di ritegno a sollevamento utilizzano una struttura a disco della valvola che si muove verticalmente, eliminando la progettazione ridondante e ottimizzando il layout del percorso del flusso. Rispetto alle valvole di ritegno tradizionali, offrono una risposta di apertura e chiusura più precisa, prestazioni di tenuta più stabili e una minore perdita di resistenza al flusso. Sono adatte per vari fluidi tra cui acqua, vapore, olio e fluidi corrosivi, rendendole una delle valvole di ritegno più convenienti sul mercato.

Principio di funzionamento del prodotto

La valvola di ritegno del tipo a sollevamento della valvola Zhongguan funziona in base all'effetto sinergico della pressione del fluido e della struttura meccanica. Raggiunge il controllo automatico di apertura e chiusura senza forza manuale o esterna. Il processo specifico è il seguente:

1. Flusso in avanti: quando il fluido scorre in avanti lungo la tubazione, la pressione del fluido supera il peso del disco della valvola e la forza della molla, spingendo il disco della valvola verticalmente verso l'alto, creando un percorso di flusso regolare tra la sede della valvola e il disco della valvola, consentendo al fluido di passare agevolmente;

2. Interruzione inversa: quando il flusso del fluido si interrompe o si verifica una tendenza del flusso inverso, la pressione del fluido scompare. Sotto l'azione combinata del proprio peso e della forza di richiamo della molla, il disco della valvola scende rapidamente e verticalmente, aderendo saldamente alla sede della valvola per ottenere una tenuta e impedire il riflusso del fluido.

3. Garanzia di stabilità: il design assistito da molla accelera la velocità di chiusura del disco della valvola, riduce il colpo d'ariete ed evita l'usura causata dalle collisioni tra il disco della valvola e la sede della valvola, prolungando la durata del prodotto e garantendo un funzionamento stabile a lungo termine del sistema di tubazioni.

Caratteristiche principali del prodotto

Diamo costantemente priorità alle condizioni operative effettive, incorporando molteplici tecnologie pratiche nella progettazione e produzione delle nostre valvole di ritegno di tipo a sollevamento. Ciò si traduce nelle seguenti caratteristiche principali che li distinguono dai normali prodotti simili:

• Apertura e chiusura precise: la struttura di sollevamento assiale lineare garantisce una rapida risposta di apertura e chiusura, eliminando inceppamenti e ritardi, eliminando efficacemente i colpi d'ariete e rendendola adatta per frequenti operazioni di avvio-arresto della pompa;

• Tenuta affidabile: utilizzando un design della superficie di tenuta composita in metallo-elastomero, le prestazioni di tenuta sono stabili, con un controllo delle perdite a lungo termine inferiore a 0,01 L/min·m e un tasso di usura molto inferiore rispetto alle tradizionali valvole di ritegno;

• Bassa resistenza al flusso: il design ottimizzato del canale di flusso riduce la perdita di resistenza durante il flusso del fluido, con una perdita di pressione che non supera 0,15 bar al flusso nominale, contribuendo al risparmio energetico del sistema e alla riduzione dei consumi;

• Manutenzione conveniente: il design strutturale modulare elimina la necessità di smontare le flange dei tubi per la manutenzione ordinaria. I tecnici possono completare oltre il 90% del lavoro di manutenzione attraverso la porta di ispezione superiore, abbreviando significativamente i tempi di manutenzione e riducendo i costi di manutenzione;

• Ampia compatibilità: materiali e specifiche possono essere personalizzati per adattarsi a diverse condizioni di pressione, temperatura e fluidi, coprendo una varietà di diametri nominali da DN15 a DN300 e valori di pressione da 1,6 MPa a 4,0 MPa, soddisfacendo le esigenze di approvvigionamento di molteplici settori.

Vantaggi tecnici del prodotto

I. Vantaggi della progettazione strutturale

Il design strutturale della nostra valvola di ritegno di tipo a sollevamento, combinato con 19 anni di esperienza nel settore e feedback da varie condizioni operative, è stato sottoposto a ottimizzazione multidimensionale, con conseguenti vantaggi tecnici differenziati:

Struttura di apertura e chiusura lineare: utilizzando un design di sollevamento assiale per il disco della valvola, rispetto alle tradizionali valvole di ritegno a battente, elimina efficacemente il colpo d'ariete. La verifica sperimentale mostra che in un sistema di tubazioni DN200, può ridurre le fluttuazioni di pressione del colpo d'ariete del 62%, proteggendo le tubazioni e le apparecchiature dai danni da impatto;

Assemblaggio modulare: il corpo valvola, il disco della valvola, la molla e altri componenti adottano un design modulare, garantendo un'elevata precisione di assemblaggio e un comodo smontaggio. Ciò non solo facilita i test di produzione, ma offre anche comodità per la manutenzione successiva, riducendo le difficoltà di manutenzione e i costi di manodopera;

Ottimizzazione della leggerezza: pur garantendo resistenza strutturale, il design dello spessore della parete del corpo valvola è stato ottimizzato per ridurre il peso del prodotto, facilitando il trasporto e l'installazione, riducendo al tempo stesso la pressione di carico della tubazione, rendendolo adatto a scenari di installazione speciali come altitudini elevate e spazi ristretti.

II. Vantaggi nella scelta dei materiali

Zhongguan Valve sfrutta la sua catena di fornitura integrata nella Cina settentrionale e meridionale per selezionare materiali idonei in base alle diverse condizioni operative, garantendo la durata e l'adattabilità delle sue valvole di ritegno di tipo a sollevamento. Le applicazioni specifiche del materiale sono le seguenti:

Condizioni operative regolari: vengono utilizzati ferro duttile QT400-15 e acciaio inossidabile 2Cr13, che offrono un elevato rapporto costo-efficacia, resistenza alla corrosione e resistenza all'usura, adatti per acqua, vapore e fluidi oleosi ordinari.

Condizioni operative corrosive: viene utilizzato l'acciaio inossidabile ZG1Cr18Ni9Ti, che offre una forte resistenza agli ioni cloruro, all'acido nitrico e ad altri mezzi corrosivi, adatto per la desalinizzazione dell'acqua di mare, condotte di corrosione chimica e altri scenari.

Condizioni operative ad alta temperatura e alta pressione: vengono utilizzati materiali in lega resistenti alle alte temperature, con una resistenza alla temperatura fino a 300 ℃ e una resistenza alla pressione fino a 4,0 MPa, adatti per sistemi di tubazioni ad alta temperatura e alta pressione in centrali elettriche, caldaie e altre applicazioni.

Tutti i materiali sono sottoposti a rigorosi test fisici e chimici per garantire la conformità agli standard, garantire la qualità del prodotto fin dall'origine, prolungare la durata del prodotto, ridurre la frequenza di sostituzione e abbassare i costi di approvvigionamento a lungo termine per i clienti.

III. Vantaggi del processo di produzione

Abbiamo due principali basi di produzione a Tianjin e Wenzhou, dotate di avanzate apparecchiature di lavorazione e collaudo CNC. Utilizziamo processi di produzione standardizzati per garantire la qualità costante di ogni valvola di ritegno del tipo a sollevamento:

Lavorazione di precisione: i componenti chiave come le sedi delle valvole e i dischi delle valvole sono lavorati con precisione su torni CNC, garantendo un'elevata precisione di lavorazione e una tenuta ermetica, riducendo il rischio di perdite.

Test rigorosi: abbiamo istituito un sistema di test completo, dall'ispezione delle materie prime all'arrivo e controlli casuali durante la produzione ai test idrostatici del prodotto finito e ai test di tenuta all'aria. Ogni passaggio soddisfa gli standard e ai prodotti non qualificati è severamente vietato lasciare la fabbrica.

Produzione standardizzata: produciamo in conformità con standard come GB/T 12235-2022 e API 6D, garantendo la compatibilità con le principali specifiche internazionali. Ciò facilita la sostituzione da parte del cliente delle apparecchiature esistenti, riducendo i costi di approvvigionamento e sostituzione.

Scenari di applicazione del prodotto

La valvola di ritegno del tipo a sollevamento della valvola Zhongguan, con la loro ampia adattabilità, può essere applicata a sistemi di tubazioni in più campi, coprendo i settori industriale, municipale e ambientale. Gli scenari applicativi specifici sono i seguenti:

I. Settore Industriale

Industria petrolchimica: adatto per condotte che trasportano petrolio greggio, petrolio raffinato e materie prime chimiche, prevenendo il riflusso che potrebbe danneggiare attrezzature, materiali di scarto e garantire la sicurezza della produzione;

Industria energetica: utilizzato nell'acqua di alimentazione delle caldaie, nell'acqua di raffreddamento e nelle condotte del vapore nei sistemi di generazione termica e idroelettrica, impedendo il flusso inverso dei fluidi e garantendo il funzionamento stabile delle unità generatrici;

Industria metallurgica: adatto per condotte che trattano acque reflue metallurgiche e gas di scarico ad alta temperatura, resistente ai mezzi corrosivi e a determinate temperature, garantendo il regolare svolgimento dei processi metallurgici.

II. Settore dei servizi comunali e pubblici

Trattamento dell'acqua: utilizzato nelle condotte di approvvigionamento idrico e di drenaggio e nelle condotte di dosaggio chimico di acquedotti e impianti di trattamento delle acque reflue per prevenire il riflusso delle acque reflue e la contaminazione dell'acqua pulita, garantendo il funzionamento stabile del sistema di trattamento dell'acqua.

Riscaldamento municipale: adattato alle condotte di riscaldamento centralizzato urbano per prevenire il riflusso di acqua calda, garantendo una pressione di riscaldamento stabile e migliorando l'efficienza del riscaldamento.

Approvvigionamento idrico e drenaggio degli edifici: utilizzato nei sistemi di approvvigionamento idrico e nelle condotte antincendio di grattacieli per impedire il riflusso dei fluidi causato dalle fluttuazioni di pressione delle condutture, garantendo l'acqua dell'edificio e la sicurezza antincendio.

III. Condizioni operative speciali

Dissalazione dell'acqua di mare: realizzata in acciaio inossidabile resistente alla corrosione, adatta per condotte di trasporto di acqua di mare e acqua desalinizzata, resistente alla corrosione dei media ad alta salinità, garantendo un processo di desalinizzazione stabile.

Condizioni operative a bassa temperatura: prodotti adattabili personalizzati a bassa temperatura, adatti per ambienti a bassa temperatura da -40 ℃ a 0 ℃, utilizzati nella catena del freddo e nelle condotte per il trasporto di fluidi a bassa temperatura, garantendo la normale funzione di prevenzione del riflusso.

Condizioni operative di avvio e arresto frequenti: adattato per sistemi di tubazioni con frequenti avviamenti e arresti delle pompe, come sistemi di circolazione dell'acqua e sistemi di approvvigionamento idrico di emergenza, con risposta rapida di apertura e chiusura, riducendo l'impatto del colpo d'ariete.
