Guida al core per la selezione dei metodi di connessione della valvola a farfalla

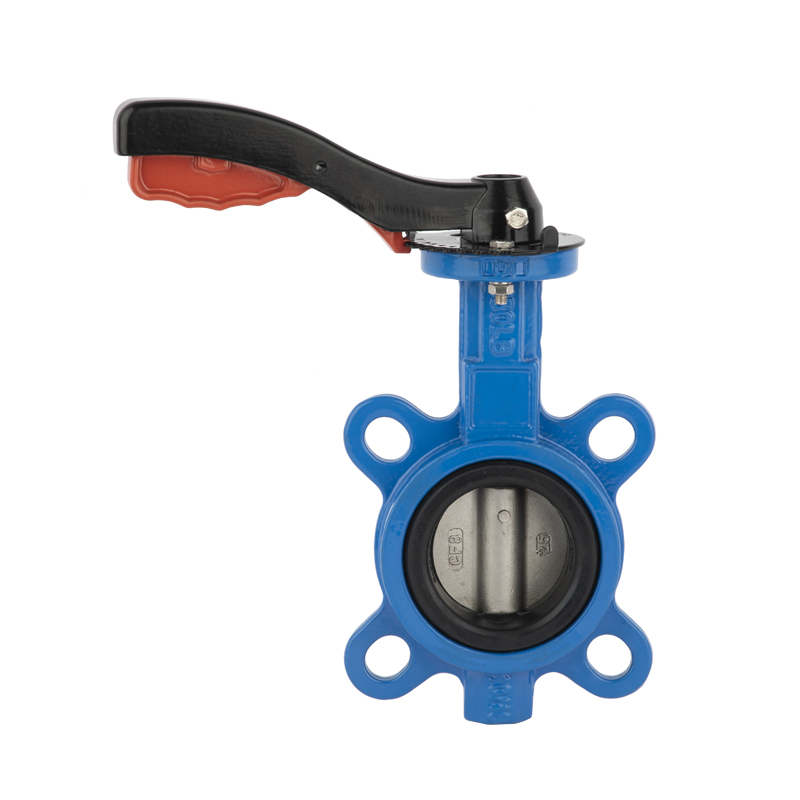

1. Wafer

Vantaggi del core: struttura sottile (30%~ 50%più sottile del tipo flangia) e con leggera (riduzione del peso del 20%~ 40%)

Scenari necessari: di solito viene utilizzato nelle condutture limitate allo spazio (progetti di intersago/ristrutturazione delle attrezzature).

Applicazioni tipiche: tubi dell'acqua circolanti dell'aria di condizionamento centrale e tubi principali dell'irrigatore del fuoco (PN10 ~ 16)

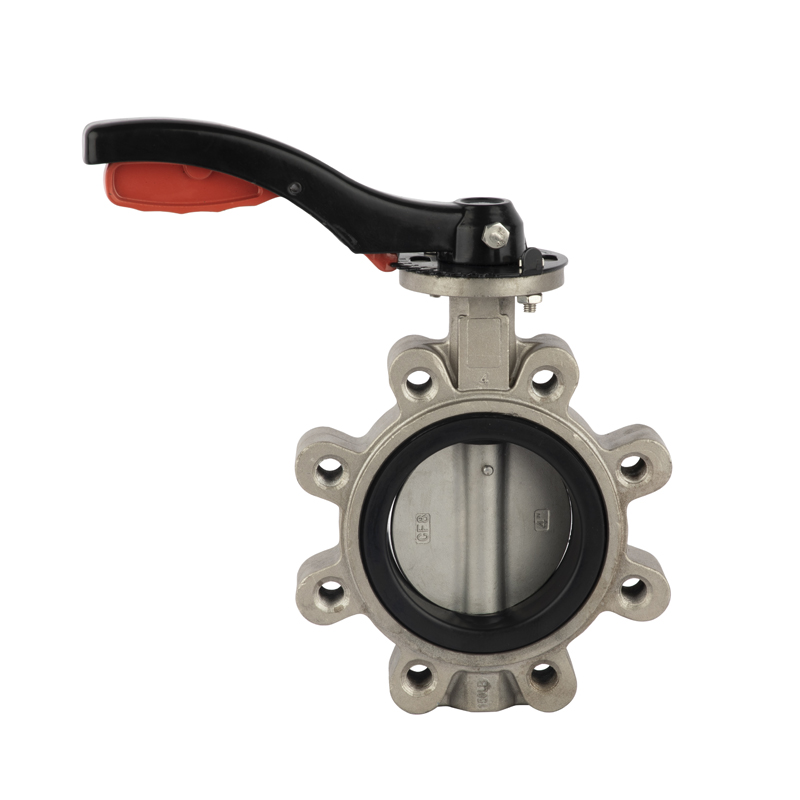

2. Lughe

Vantaggi del core: isolamento a pressione singola, bulloni a singolo lato rimovibili

Scenari necessari: test/manutenzione di pressione segmentati (approvvigionamento idrico suddiviso), installazione di tubazioni verticali

Applicazioni tipiche: uscita della stanza della pompa dell'approvvigionamento dell'acqua secondariavalvola, Valvola segmentata del sistema idrico di raffreddamento (PN10)

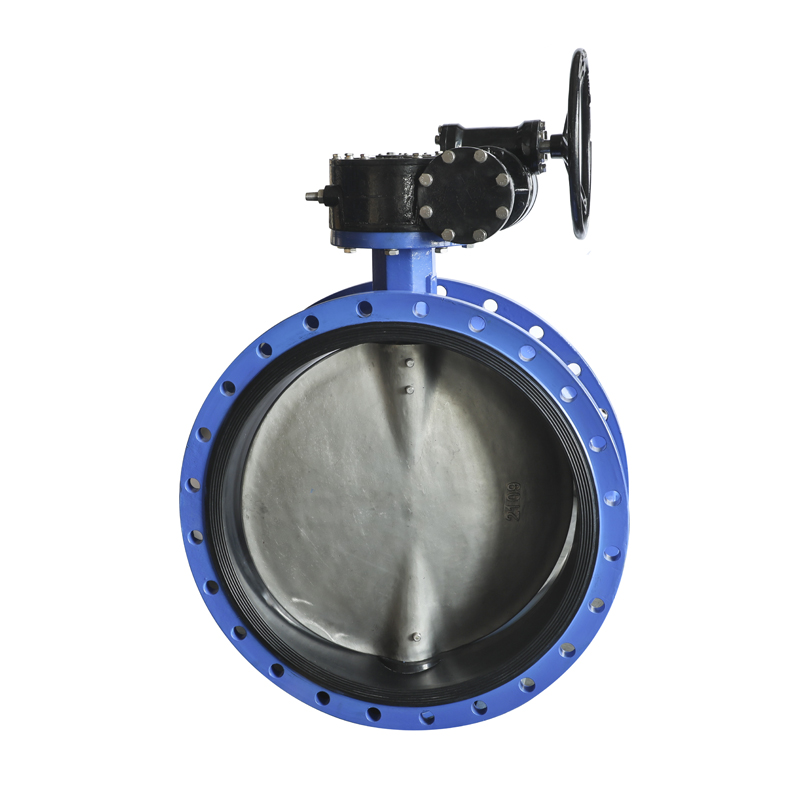

3. Flangiato

Vantaggi del core: massima affidabilità di sigillatura, resistenza allo stress e deformazione della tubazione

Scenari necessari: smontato frequente e pulizia (valvola del backwash del serbatoio del filtro), elevati requisiti di perdita (tubo dell'acqua del processo di fabbrica)

Applicazioni tipiche: tubo di dosaggio del trattamento delle acque reflue, tubo farmaceutico di erogazione dell'acqua pura (PN6 ~ 16)

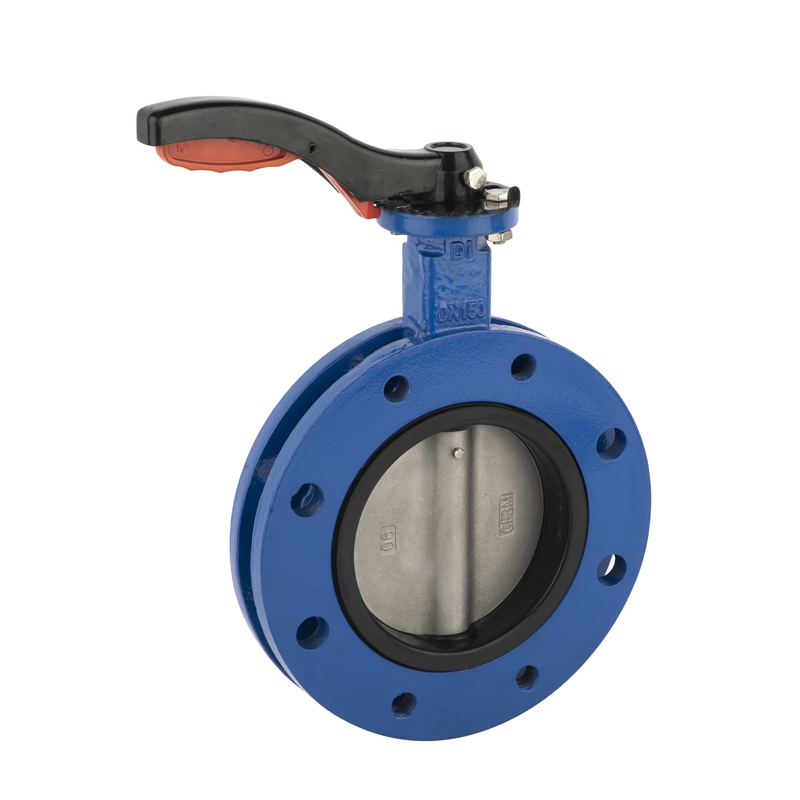

4. Sezione U.

Vantaggi fondamentali:

▶ ️ Proteggi l'anello di tenuta morbida (prevenire il guasto all'estrusione)

▶ ️ Conservare il vantaggio leggero del tipo di morsetto (30% ~ 50% di costo inferiore)

Scenari necessari:

▶ ️ EPDM/PTFE SEAL SOILvalvola

▶ ️ Smontaggio frequente e pulizia delle condutture (pulizia CIP)

▶ ️ superficie di installazione della flangia irregolare

Applicazioni tipiche: condutture CIP alimentari e farmaceutiche, valvole DN300+ negli impianti di trattamento delle acque

Suggerimenti di selezione: selezionare U-flange per protezione prioritaria di tenuta, scegliere il tipo di morsetto per la sensibilità del costo dello spazio, scegliere il tipo di alette per l'isolamento del punto finale e utilizzare il tipo di flangia per scenari di manutenzione ad alta frequenza.
