Valvola di controllo a doppia piastra wafer in ghisa

La valvola di controllo a doppia piastra del wafer di ferro di Iron ha funzionato bene nelle prese di pompaggio in edifici graduali, reti di riscaldamento a distretto e sistemi di trasformazione e pulizia degli alimenti, come il modello DN200, che ha soppresso con successo le vibrazioni del corpo della pompa causate da flusso di acqua refrigerato nel sistema di condizionamento dell'aria di un complesso commerciale. La sua bassa resistenza a flusso (valore CV 0,6 ~ 1,2) e le caratteristiche esenti da manutenzione lo rendono l'attrezzatura preferita sia per il rapporto costo-efficacia che per l'affidabilità negli scenari a bassa pressione.

Caratteristiche strutturali e di design

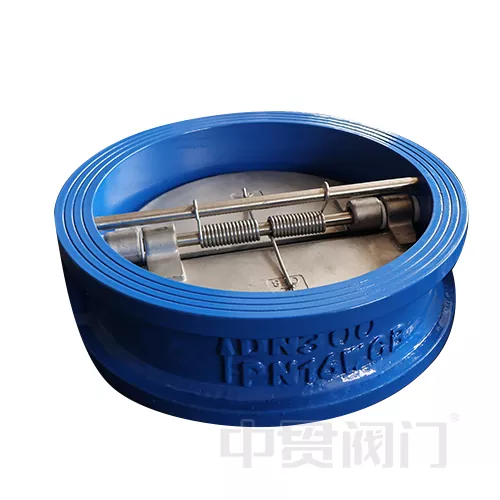

Valvola di ritegno a doppia piastra wafer in ghisa hanno due piastre di valvola rotonda simmetrica (materiale: ferro duttile) sono collegate da cerniere a molla e lo spessore è 1/10 ~ 1/11 del diametro, è stato prima caratteristica, disco ausiliario a doppia molla.

Il corpo in ghisa (ASTM A48 Class 35B) è più leggero del 40% e il 60% di lunghezza rispetto alle valvole di controllo flangiate, rendendolo adatto per l'installazione in spazi confinati e l'interfaccia di serraggio è conforme con EN 1092-2 e supporta le classi di pressione PN10-PN16.So possiamo concluderlo come un corpo compatto.

L'ultimo è l'apertura e la chiusura della coppia bassa. Precarico a molla ottimizzata, pressione di apertura del disco≤0,05 bar, tempo di risposta Chiusura≤0,5 secondi e il coefficiente di resistenza al flusso (valore KV) è 0,6 ~ 1,2, che è adatto per il flusso anti-back e il sistema a bassa testa all'uscita della pompa ..

Vantaggi e applicabilità delle prestazioni

1. Equilibrio tra economia e durata:

Il costo del materiale in ghisa è 1/3 di quello delle valvole in acciaio senza distanza e può resistere a liquidi debolmente corrosivi (come l'acqua di raffreddamento e le acque reflue) di pH 6 ~ 9 attraverso la protezione del rivestimento;

La durata del design è ≥10 anni e la manutenzione richiede solo una pulizia regolare della piastra della valvola.

2. Basso rischio di martello da acqua:

La valvola a doppia piastra di wafer di ferro da ginocchia in ferro a doppia valvola è chiusa in stadi per ridurre l'impatto della tubazione causata dall'improvvisa variazione della portata e il valore di picco della pressione misurata del martello ad acqua viene ridotto del 50%~ 70%;

3. ampia compatibilità:

Intervallo di temperatura applicabile -20 ° C ~ 120 ° C, supporto per acqua, olio e sostanze chimiche a bassa concentrazione (come la soluzione di glicole etilenico);

Può essere installato in verticale o in orizzontale per tubi in ghisa, in PVC o in acciaio al carbonio (guarnizione richiesta).
