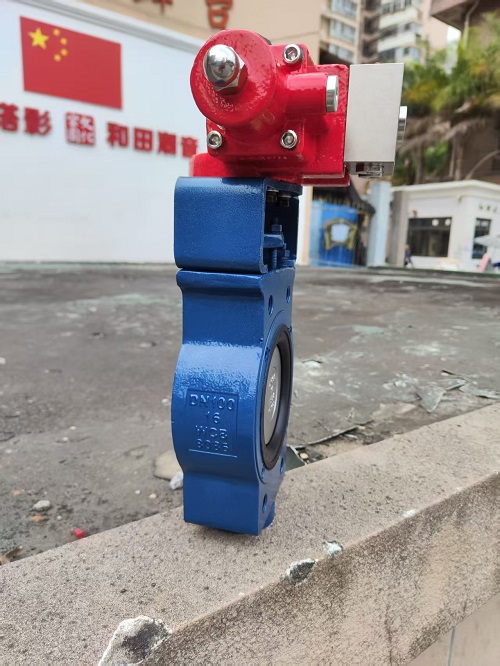

Corpo WCB semi-lug e disco CF8 con valvola a farfalla eccentrica con attuatore idraulico

La valvola a farfalla eccentrica con corpo WCB semi-aletta e disco CF8 con attuatore idraulico è una valvola ad alte prestazioni progettata per applicazioni impegnative che richiedono funzionamento rapido, tenuta affidabile e manutenzione minima. Con un esclusivo design eccentrico e un attuatore idraulico, questa valvola è ideale per gestire pressioni differenziali elevate, garantendo al tempo stesso un funzionamento regolare e una maggiore durata.

Caratteristiche del progetto:

Tipo di valvola: valvola a farfalla a doppio offset con sede morbida

La valvola a farfalla eccentrica presenta un design a doppio offset, in cui l'asse dello stelo della valvola è sfalsato sia dalla superficie di tenuta che dall'asse della tubazione. Questo design innovativo garantisce che il disco si sganci rapidamente dalla sede durante l'apertura, riducendo significativamente l'attrito e l'usura e prolungando la durata della guarnizione della valvola.

Progettazione offset:

Il design sfalsato migliora l'efficienza della valvola consentendo al disco di muoversi con una resistenza minima, garantendo un funzionamento più fluido e riducendo l'usura meccanica. Il risultato è una valvola che offre prestazioni elevate richiedendo meno manutenzione.

Sistema di tenuta:

Sedile morbido e resistente:

La valvola utilizza una sede morbida resiliente, comunemente realizzata con materiali come EPDM, NBR, PTFE, ecc. Questo design della sede morbida garantisce un'eccellente tenuta elastica, ottenendo perdite bidirezionali pari a zero. Soddisfa i rigorosi standard di tenuta come ANSI Classe VI, rendendolo altamente affidabile per un'ampia gamma di applicazioni industriali.

Specifiche del materiale:

Materiale del corpo

Il corpo della valvola è realizzato in acciaio al carbonio WCB, garantendo una forte integrità strutturale e un'eccellente resistenza alle pressioni generali. Questo materiale garantisce durabilità in ambienti ad alta richiesta, comprese le industrie con portate elevate o mezzi abrasivi.

Materiale del disco

Il disco della valvola è realizzato in acciaio inossidabile CF8 (304), noto per la sua eccellente resistenza alla corrosione, elevata resistenza e durata. La superficie lucida o rivestita del disco garantisce uno stretto contatto con la sede morbida per una tenuta affidabile fornendo allo stesso tempo resistenza alla corrosione e all'usura.

Progettazione della connessione:

Corpo semi-aletta:

Questa valvola presenta un design del corpo a semi-aletta, che consente una facile installazione e smontaggio. Il design semi-aletta include fori filettati per le alette, rendendo possibile l'installazione della valvola utilizzando bulloni passanti, simili a una valvola wafer. Il vantaggio principale di questo design è la capacità di supportare la valvola durante lo smontaggio della tubazione, facilitando una manutenzione più semplice senza rimuovere completamente la valvola dal sistema.

Attuazione:

Attuatore idraulico:

La valvola è dotata di un attuatore idraulico, che offre coppia elevata e risposta rapida per applicazioni che richiedono un funzionamento rapido della valvola o la gestione di un'elevata pressione differenziale per l'apertura. L'attuatore idraulico è ideale per i sistemi che richiedono un livello più elevato di controllo e prestazioni, come negli oleodotti e nei gasdotti, nei processi chimici e in altre applicazioni industriali.

Integrazione idraulica:

Questo attuatore può essere integrato direttamente nei sistemi di controllo idraulico, garantendo un funzionamento continuo e un maggiore controllo sul movimento della valvola. È progettato per garantire un'elevata efficienza e un consumo energetico minimo, massimizzando al contempo l'affidabilità operativa.

Applicazioni:

Trattamento delle acque e delle acque reflue

Industria petrolifera e del gas

Elaborazione chimica

Centrali elettriche

Sistemi HVAC

Industria della pasta di legno e della carta

Prodotti farmaceutici e trasformazione alimentare

Vantaggi principali:

Usura minima: il design eccentrico riduce l'attrito, prolungando la durata delle guarnizioni e riducendo le esigenze di manutenzione.

Perdite zero bidirezionali: il design resiliente della sede morbida garantisce un funzionamento senza perdite in entrambe le direzioni.

Funzionamento rapido ed efficiente: con l'attuatore idraulico, la valvola offre tempi di risposta rapidi, ideali per applicazioni ad alta pressione e ad azione rapida.

Manutenzione semplice: il design a semi-aletta consente una facile rimozione e reinstallazione della valvola durante la manutenzione ordinaria, risparmiando tempo e costi di manodopera.

Resistenza alla corrosione: il disco in acciaio inossidabile CF8 e il corpo in acciaio al carbonio WCB garantiscono durata e resistenza alla corrosione in ambienti difficili.

Specifiche:
