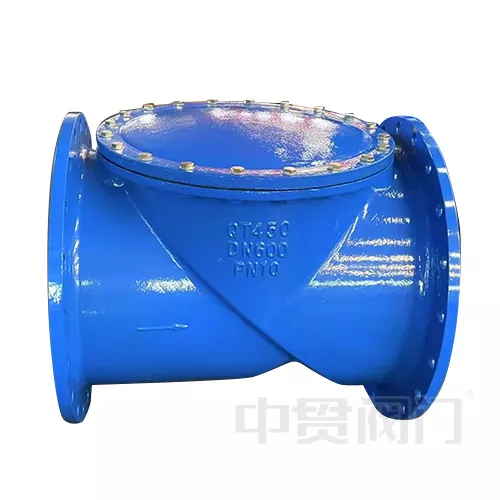

Valvola di ritegno a battente con design ad aletta di non ritorno

Design con aletta di non ritorno Swing Check è progettato per sistemi a flusso elevato (diametro DN50-DN1200, pressione PN16-PN40), canale di flusso a passaggio totale (coefficiente di flusso Cv: 0,2-0,5) dotato di cerniere autolubrificanti, può gestire mezzi abrasivi contenenti particelle solide ≤5 mm ed è adatto a temperature comprese tra -30 ℃ e 400 ℃. È disponibile in acciaio inossidabile 316L, acciaio duplex. Il design senza molle estende il ciclo di manutenzione a più di 8 anni e le sue prestazioni superano di gran lunga quelle delle tradizionali valvole di ritegno a sollevamento. È adatto per oleodotti, sistemi di condensazione di centrali elettriche e scenari con mezzi chimici corrosivi

Progettazione strutturale e principio di funzionamento

La valvola di ritegno a battente con design a ribalta di non ritorno La progettazione strutturale e il principio di funzionamento possono principalmente dividersi in tre parti. Inizialmente, valvola di ritegno a battente con design a patta inclinata e non ritorno con acciaio inossidabile o acciaio duplex, con uno spessore di 1/5~1/8 del diametro del tubo e la superficie può essere cromata dura. Collegata al corpo della valvola tramite il perno della cerniera superiore, l'angolo di inclinazione è solitamente di 5°~15° e la gravità e la pressione media vengono utilizzate per ottenere un'apertura e una chiusura rapide.

Successivamente è presente nel canale di flusso a bassa resistenza, poiché ha un design a passaggio totale (Full Bore), il coefficiente di resistenza al flusso (valore Kv) è inferiore del 40% ~ 60% rispetto a quello delle tradizionali valvole di ritegno a sollevamento; Inoltre, l'angolo di apertura dell'aletta raggiunge 75°~85°, riducendo la perdita di pressione causata dalla turbolenza ed è adatto per scenari con flussi di grandi dimensioni (come condutture idriche DN1200).

Dispone di vari sistemi di tenuta, la sede della valvola di ritegno oscillante con design a ribalta di non ritorno può essere selezionata tra EPDM, NBR o guarnizioni dure in metallo e il livello di perdita soddisfa lo standard API 598 Classe IV; Quando è chiuso, il tempo di contatto tra l'aletta e la superficie di tenuta è ≤ 0,2 secondi, il che previene efficacemente l'impatto del colpo d'ariete. Quando il fluido scorre in avanti, la pressione spinge il disco della valvola ad aprirsi; quando la portata ritorna a zero o scorre al contrario, il disco della valvola si chiude automaticamente a causa del proprio peso e della differenza di pressione inversa.

Aree di applicazione tipiche:

1. Pianta acquatica

2. Prevenzione del riflusso in uscita della pompa per oleodotti di petrolio greggio;

3. Sistema di recupero condense per centrali termoelettriche;

4. Controllo del ritorno dei fanghi negli impianti di trattamento delle acque reflue;

5. Protezione contro l'intercettazione di mezzi corrosivi (come acido solforico al 50%) negli impianti chimici.
