Che cos'è la connessione di tipo wafer?(1)

La connessione di tipo wafer è un metodo per fissare le valvole (in particolarevalvole a farfalla,valvole di ritegno, ecc.) tra le flange del tubo utilizzando bulloni lunghi. La sua caratteristica distintiva è: la valvola non ha le proprie flange integrali; invece, lunghi bulloni passano attraverso le flange dei due tubi per fissare la valvola al centro.

1. Costruzione

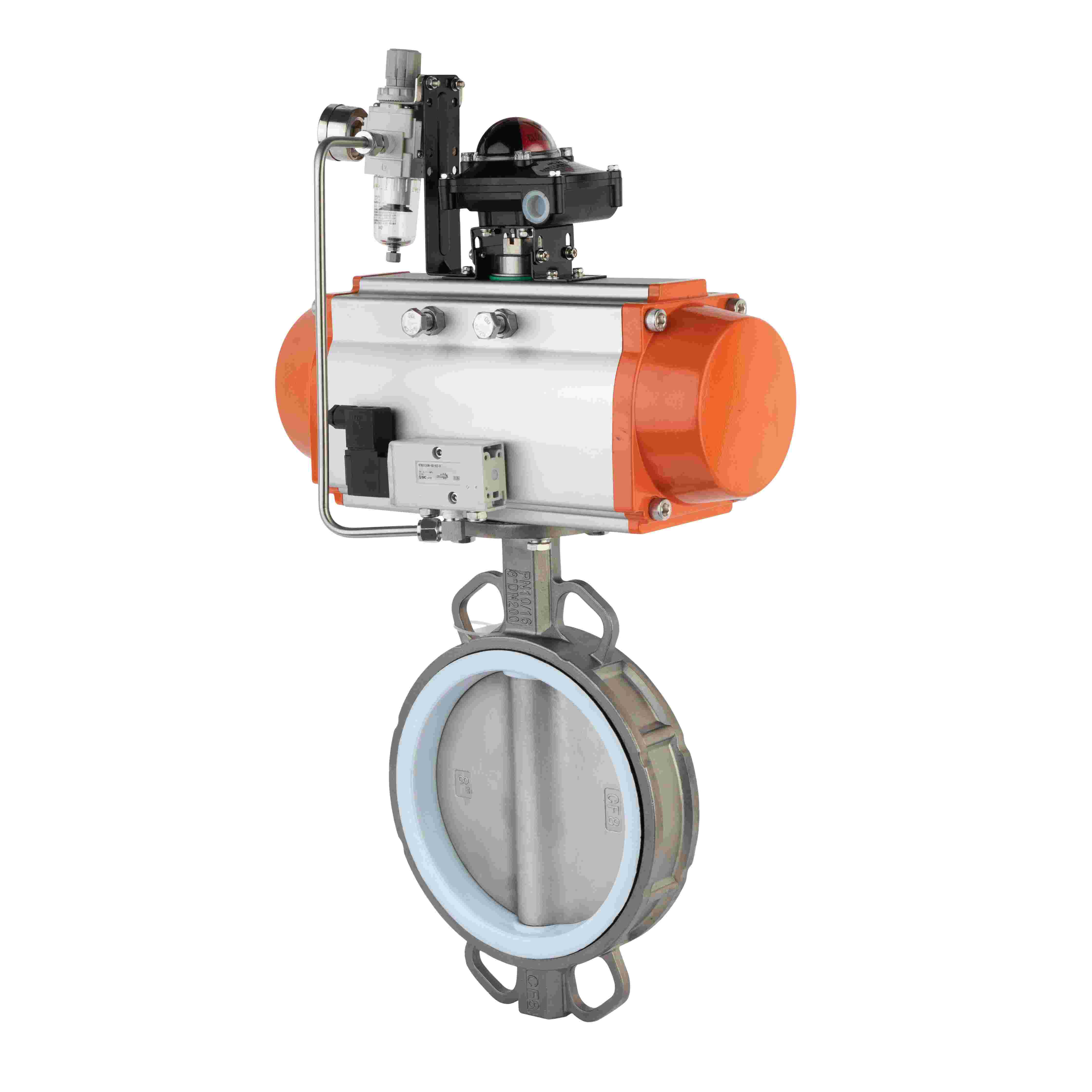

Valvola: il corpo della valvola non ha fori per bulloni sulla flangia, ma solo una superficie di posizionamento liscia. Esempi comuni: valvole a farfalla wafer, valvole di ritegno wafer.

Bulloni: in genere prigionieri o bulloni passanti, abbastanza lunghi da passare attraverso i fori dei bulloni di entrambe le flange del tubo.

Flange dei tubi: le estremità dei tubi devono essere dotate di flange standard.

Dadi: utilizzati per il serraggio.

2. Principio di funzionamento

Posizionare la valvola wafer tra le flange dei due tubi.

Inserire i bulloni lunghi nei fori dei bulloni di una flangia del tubo → attraverso i fori di calibrazione nel corpo della valvola wafer → attraverso i fori dei bulloni della flangia del tubo inverso.

Fissare i dadi su entrambe le estremità. Quando i dadi vengono serrati, le due flange del tubo vengono avvicinate.

Questa forza di serraggio sigilla la valvola tra le flange, con guarnizioni (o la guarnizione resiliente incorporata della valvola) che formano l'interfaccia di tenuta.

3. Caratteristiche principali (rispetto alle valvole flangiate)
