Cos'è l'NDT(1)

2026-04-21 0 Lasciami un messaggio

NDT è l'abbreviazione di test non distruttivi. Come suggerisce il nome, si tratta di una tecnica ingegneristica utilizzata per ispezionare i difetti interni e superficiali (ad esempio, crepe, porosità, inclusioni di scorie) di un oggetto di prova (come una valvola, un tubo o una saldatura) senza danneggiarlo o distruggerlo.

Confronta una valvola con una "TAC" o un "ecografia". Allo stesso modo in cui un medico può diagnosticare gli organi interni senza eseguire un intervento chirurgico sul paziente. Gli NDT possono verificare i difetti in profondità nel materiale della valvola senza aprirla.

Perché l'NDT è importante perValvole?

Nei test sulle valvole, il test di resistenza del guscio e il test di tenuta della sede confermano se le funzioni della valvola sono quelle richieste. L'NDT, invece, convalida la "salute materiale" della valvola. Un materiale del corpo valvola contenente piccole crepe o porosità interne è a rischio di rottura improvvisa a seguito di un'esposizione prolungata ad alta pressione, alta temperatura o mezzi corrosivi, causando un grave incidente. Di conseguenza, l'NDT viene utilizzato principalmente per ispezionare pezzi grezzi, forgiati e saldature finite. Costituisce la principale salvaguardia per garantire la sicurezza e l'affidabilità della valvola.

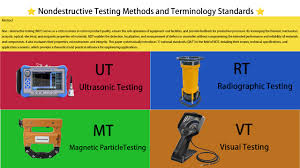

I metodi NDT più diffusi nel settore delle valvole

Nome del metodo	Abbreviazione	Principio di funzionamento	Principali difetti rilevabili	Applicazioni comuni delle valvole
Test radiografici	RT	I raggi X o gamma penetrano nel componente e registrano un'immagine su pellicola, dove i difetti interni si manifestano come contrasti di densità.	Difetti interni: porosità, inclusioni di scorie, cavità da ritiro, fessurazioni.	Esame dell'integrità interna dei pezzi fusi del corpo valvola, nonché delle saldature su valvole e tubazioni.
Test ad ultrasuoni	UT	Utilizza onde sonore ad alta frequenza inviate al componente. Analizzando le onde che rimbalzano è possibile analizzare la posizione e le dimensioni di eventuali difetti.	Difetti interni: crepe, laminazioni, mancanza di fusione. Più sensibile ai difetti planari (come le crepe) rispetto a RT.	Controllo dello spessore delle pareti e delle crepe interne dei corpi e dei coperchi delle valvole, con particolare attenzione alle valvole a pareti spesse.
Test delle particelle magnetiche	MT	Applicabile esclusivamente a sostanze ferromagnetiche come l'acciaio al carbonio. La parte è magnetizzata e i difetti provocano un campo di dispersione che attrae le particelle magnetiche, formando un'indicazione visibile.	Difetti superficiali e vicini alla superficie: crepe, giunture, giunzioni.	Monitoraggio delle condizioni superficiali delle valvole per individuare eventuali cricche da raffreddamento, cricche da molatura o altri processi.
Test di penetrazione dei liquidi	P.T	Sulla superficie del componente viene applicato un liquido altamente penetrante. L'azione capillare fa sì che penetri nei difetti collegati alla superficie. Di conseguenza, viene utilizzato uno sviluppatore per estrarre la parte penetrante, rivelando il difetto.	Difetti di rottura della superficie: crepe, fori di spillo, chiuse fredde.	Valutazione della superficie dell'acciaio inossidabile austenitico (non adatto alla MT a causa della sua natura non ferromagnetica) e delle valvole in leghe non magnetiche.
