La connessione di tipo wafer è un metodo di fissaggiovalvole(particolarmentevalvole a farfalla, valvole di ritegno, ecc.) tra le flange del tubo utilizzando bulloni lunghi. La sua caratteristica distintiva è: la valvola non ha le proprie flange integrali; invece, lunghi bulloni passano attraverso le flange dei due tubi per fissare la valvola al centro.
Risparmio di spazio: la lunghezza della valvola wafer (dimensione faccia a faccia) è da 1/3 a 1/4 di quella di una valvola flangiata.
Riduzione dei costi: Elimina la forgiatura/lavorazione meccanica di due flange integrali sul corpo valvola.
Leggero: può essere movimentato manualmente senza attrezzature di sollevamento, soprattutto per diametri di grandi dimensioni (ad esempio, DN200 e superiori).
Non può essere rimossa indipendentemente: per sostituire una valvola wafer, entrambe le flange del tubo devono essere scollegate (cioè il tubo deve essere separato). Pertanto, non può essere utilizzato nei vicoli ciechi dei tubi o dove è accessibile solo un lato.
Richiede un buon allineamento: le flange del tubo disallineate possono torcere la valvola e causare guasti alla tenuta.
Non per pressioni molto elevate: generalmente utilizzato a pressioni da basse a medie (≤ PN40/Classe 300); una pressione ultraelevata può distorcere il corpo della valvola.

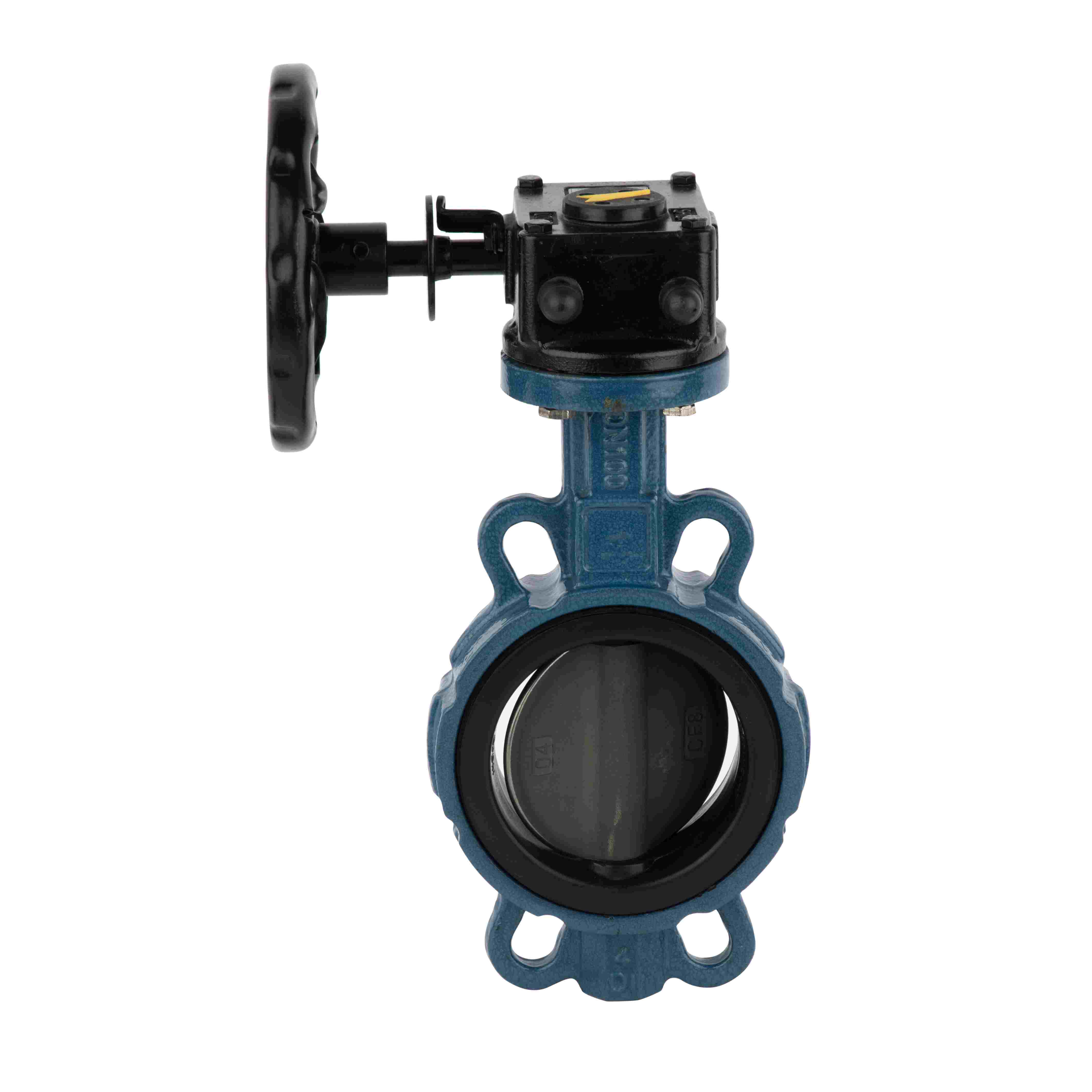

Valvole a farfalla wafer: trattamento dell'acqua, HVAC, sistemi di protezione antincendio: comuni grazie al basso costo e alla facile installazione.
Valvole di ritegno wafer: impediscono il riflusso; molto più corte delle valvole di ritegno a battente, fissate direttamente tra le flange.
Valvole rivestite wafer: applicazioni resistenti alla corrosione.
La lunghezza del bullone deve essere calcolata con precisione:
2 × spessore della flangia del tubo + lunghezza scartamento della valvola + 2 × spessore della guarnizione + 2 × altezza del dado
Utilizzare standard di connessione wafer appropriati (ad esempio EN 593, API 609, GB/T 12238) con i corrispondenti standard di flangia del tubo (ad esempio GB/T 9119, HG/T 20592).
Applicare una coppia uniforme del bullone per evitare un bloccaggio non uniforme, che può causare l'inceppamento del disco (un problema comune con le valvole a farfalla).
Il tipo wafer è un design di connessione mirato alla leggerezza, al basso costo e all'installazione rapida. Tratta essenzialmente la valvola come un “componente bloccato” tra due flange del tubo. La selezione dovrebbe considerare la pressione nominale, l'accesso per la manutenzione e la frequenza di rimozione.
