Cos'è una connessione di tipo a capocorda?

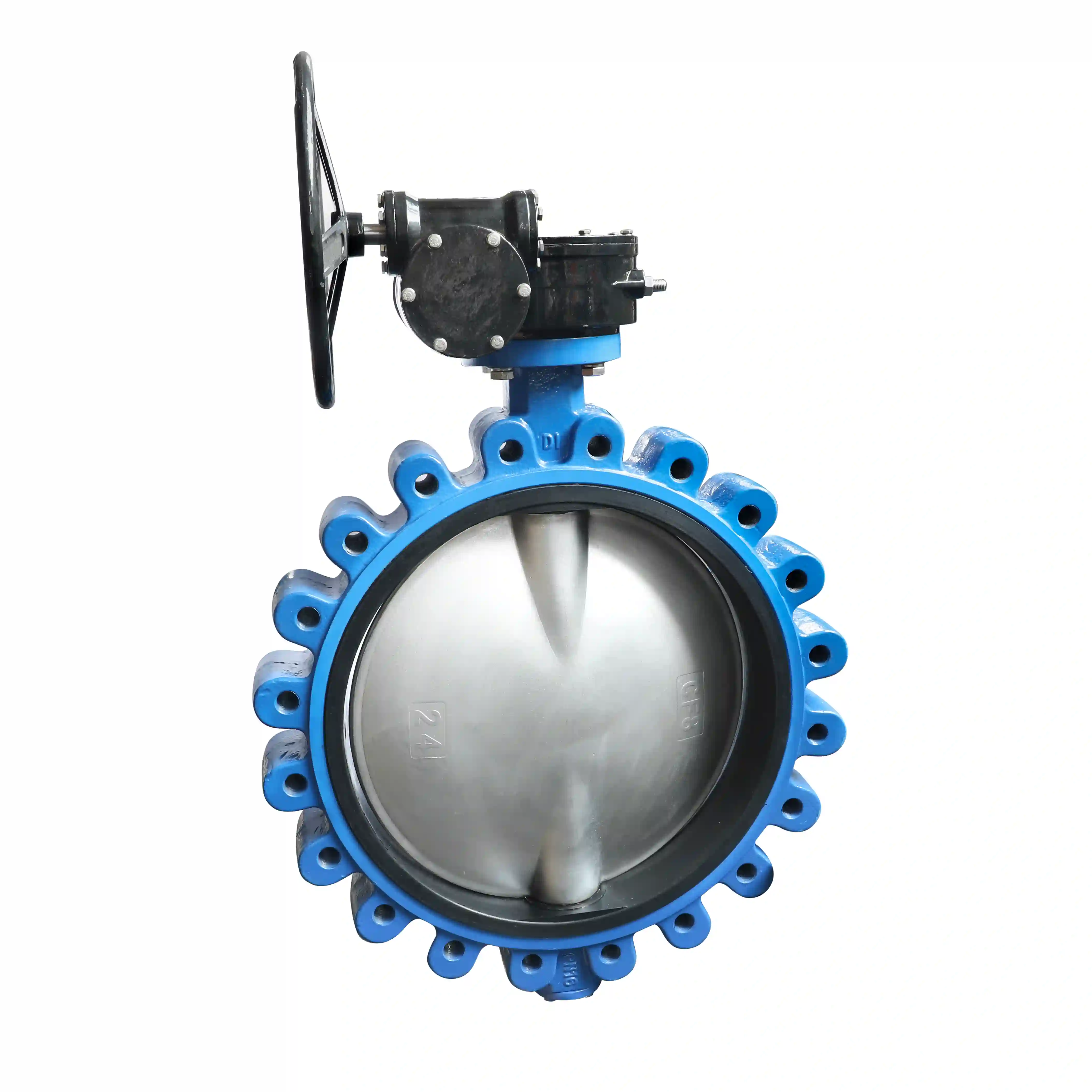

La "connessione a capocorda" si riferisce in genere al metodo di installazione di una valvola a farfalla a capocorda tra le flange del tubo. Questo metodo di connessione è molto comune nei sistemi di tubazioni industriali. Prende il nome dal corpo della valvola dotato di strutture "aletta" con fori per bulloni.

Per comprendere meglio questo metodo di connessione, possiamo paragonarlo ad un'altra tipologia comune: la connessione stile wafer.

Caratteristiche principali e passaggi di installazione

Connessione indipendente, senza interferenze: la caratteristica più notevole di una connessione di tipo a capocorda è che i tubi su ciascun lato sono fissati in modo indipendente alla valvola mediante bulloni. Cioè, la flangia sul lato sinistro è imbullonata alle alette sinistre della valvola, e il lato destro è similmente imbullonato alle alette destre. Ciò consente di rimuovere indipendentemente ciascun lato della tubazione senza compromettere la tenuta sul lato opposto.

Metodo di installazione:

Posiziona ilvalvola a farfalla a forma di alettatra due flange del tubo e allineare i fori dei bulloni.

Utilizzare i bulloni per fissare saldamente la flangia su ciascun lato ai fori filettati o ai fori passanti sulle alette corrispondenti della valvola.

Punto chiave: a differenza delle connessioni tipo wafer, non è necessario che i bulloni passino completamente attraverso l'intera valvola da un lato all'altro. Pertanto, i bulloni sono più corti, facilitando l'installazione e la manutenzione.

Perché è necessario questo metodo di connessione?

Questo design offre diversi vantaggi distinti:

Facilita il servizio "vicolo cieco".: Quando la valvola deve essere installata all'estremità di una tubazione (ad esempio, come valvola di drenaggio all'estremità del tubo), è presente solo una flangia su un lato. Una valvola a capocorda può essere imbullonata direttamente a quella singola flangia, cosa che una valvola a wafer non può fare.

Stabilità del sistema migliorata: Rispetto alle valvole tipo wafer, che si basano su lunghi bulloni che le fissano tra le flange, il fissaggio indipendente delle valvole tipo aletta fornisce un supporto più forte. Nelle applicazioni in cui le tubazioni sono soggette a vibrazioni o fluttuazioni di pressione, questo metodo di connessione offre maggiore stabilità e affidabilità.

Manutenzione più semplice: Poiché i due lati della tubazione sono collegati in modo indipendente, quando è necessario effettuare la manutenzione o la sostituzione della valvola è necessario smontare solo il lato su cui si intende intervenire. Non è necessario scollegare entrambi i lati della tubazione contemporaneamente, riducendo significativamente i tempi di inattività.
