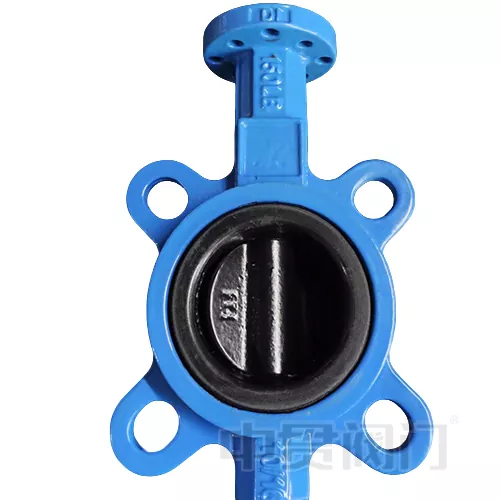

Valvola a farfalla a disco rivestito in Halar

La valvola a farfalla a disco rivestita in Halar è progettata per ambienti chimici estremi, utilizzando il rivestimento Halar (ECTFE) sulla superficie del disco per ottenere una resistenza alla corrosione superiore. Con un intervallo di temperature di servizio compreso tra -40 ℃ e 150 ℃ (l'applicazione specifica della temperatura deve considerare anche i materiali del sedile) e uno spessore di 0,5-1,2 mm.

La funzione principale del rivestimento HALAR

HALAR (copolimero etilene-clorotrifluoroetilene, ECTFE) è un fluoropolimero ad alte prestazioni che copre uniformemente la superficie della piastra a farfalla attraverso un processo di spruzzatura elettrostatica per formare uno strato protettivo denso con uno spessore di 0,5~1,2 mm. Nella valvola a farfalla a disco rivestita in Halar, le funzioni principali di questo rivestimento includono:

1. Resistenza alla corrosione chimica: può resistere al 98% di acido solforico, al 37% di acido cloridrico, agli alcali forti (come il 50% NaOH) e ai solventi organici (come acetone, xilene) e la velocità di corrosione è inferiore a 0,01 mm/anno;

2. Resistenza alla temperatura: intervallo di temperatura per uso a lungo termine -40 ℃ ~ 150 ℃, resistenza a breve termine allo shock termico di 180 ℃;

3. Bassa permeabilità: la struttura molecolare è densa, impedendo la corrosione del substrato metallico della piastra a farfalla a causa della penetrazione media;

4. Resistenza all'usura e antiaderente: il coefficiente di attrito superficiale è pari a 0,3, il che riduce l'adesione dei mezzi granulari e prolunga il ciclo di manutenzione.

5. Rispetto ai rivestimenti in PTFE o PP, la resistenza meccanica di HALAR è aumentata di oltre il 50%, soprattutto in condizioni di apertura e chiusura frequenti, che possono impedire la rottura e la caduta del rivestimento.

Ottimizzazione strutturale:

Per adattarsi alle proprietà fisiche del rivestimento HALAR, la nostra valvola a farfalla a disco rivestita Halar adotta un design mirato:

1. Lavorazione di precisione della piastra a farfalla: il materiale di base è realizzato in acciaio inossidabile 316L o acciaio duplex e la rugosità superficiale è ≤Ra3,2μm mediante tornitura CNC, fornendo una base di adesione uniforme per il rivestimento. Il bordo della piastra a farfalla è arrotondato per evitare la concentrazione delle tensioni del rivestimento.

2. Sistema di tenuta bidirezionale: con la sede della valvola a tenuta morbida EPDM o FKM, forma un'interfaccia di tenuta "composito rigido-flessibile" con il rivestimento HALAR, ottenendo perdite zero bidirezionali a una pressione di ≤PN16 (in conformità con lo standard ISO 5208).

3. Adattamento dell'azionamento ISO5211: la parte superiore dello stelo della valvola è dotata di un'interfaccia ad albero quadrato (conforme allo standard ISO5211 F05-F10), che può essere installata direttamente con attuatori pneumatici/elettrici e l'errore di uscita della coppia è ≤5%.

Supporti applicabili e scenari tipici

La valvola a farfalla a disco rivestito Halar è progettata per i seguenti fluidi:

1. Acido/alcali forte: come soluzione galvanica (contenente acido cromico), cloro gassoso umido nel processo cloro-alcali, concentrato di acido fosforico;

2. Solventi organici: intermedi petrolchimici come benzene, esteri, chetoni, ecc.;

3. Mezzi ossidanti: perossido di idrogeno (concentrazione ≤ 50%), soluzione di ipoclorito di sodio;

4. Fluido ad elevata purezza: detergente CIP/SIP nell'industria farmaceutica, erogazione di acqua ultrapura.
