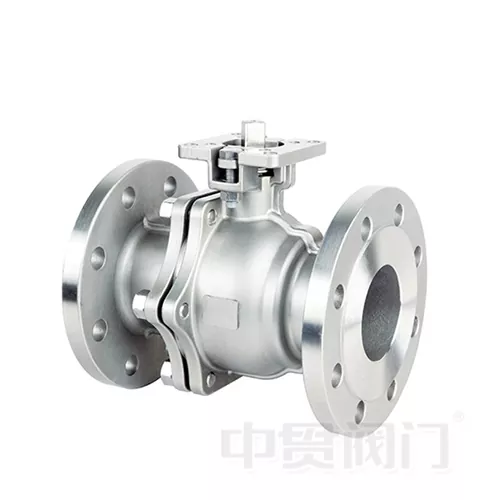

Valvola a sfera in acciaio inossidabile con flangia standard ASME a piattaforma alta

La valvola a sfera in acciaio inossidabile a piattaforma alta con flangia standard ASME è una valvola industriale di livello professionale progettata per gestire fluidi corrosivi, condizioni di alta temperatura/alta pressione e rigorosi requisiti di tenuta nei sistemi di controllo dei fluidi.

Il corpo della valvola e tutte le parti a contatto con il fluido sono realizzati in acciaio inossidabile di prima qualità (disponibile CF8 / CF8M / CF3M), combinato con flange standard ASME B16.5 per garantire un collegamento sicuro e affidabile ai sistemi di tubazioni. Rispetto alle valvole a sfera convenzionali, l'unicodesign integrato ad alta piattaformaè dotato di un cuscinetto di montaggio standardizzato ISO 5211 direttamente sulla parte superiore del corpo valvola, consentendo una rapida installazione di attuatori pneumatici, elettrici o elettroidraulici senza staffe aggiuntive.

Come uno dei prodotti principali diValvola Zhongguan, questa valvola a sfera è stata ampiamente utilizzata nella trasmissione di petrolio e gas, sistemi di reattori chimici, linee sanitarie per uso alimentare, sistemi di acqua purificata farmaceutica, desalinizzazione dell'acqua di mare e sistemi di zavorra marina. Grazie all'eccellente resistenza alla corrosione, alla tenuta a tenuta di bolle e a perdite zero e al design ignifugo, garantisce un funzionamento stabile a lungo termine riducendo significativamente la frequenza di manutenzione e il costo totale di proprietà.

Principali vantaggi tecnici

1. Eccellente resistenza alla corrosione e alle alte temperature

• Opzioni materiali: corpo valvola e sfera in CF8 / CF8M (acciaio inossidabile 304 / 316) o CF3M di qualità superiore (316L). Il contenuto ottimizzato di nichel, cromo e molibdeno fornisce un'eccezionale resistenza all'acido solforico, all'acido cloridrico, alle soluzioni alcaline, alla nebbia salina e a vari solventi organici.
• Intervallo di temperatura: adatto da -29°C a +250°C (estendibile a +350°C con opzioni di imballaggio per alte temperature). Funziona in modo affidabile in linee di vapore, sistemi di olio caldo e altre applicazioni ad alta temperatura senza guasti alla tenuta o deformazione del corpo.
• Supporti compatibili: petrolio greggio, gas naturale, soluzioni acide/alcaline, acqua di mare, solventi farmaceutici, materiali alimentari, supporti contenenti cloro, ecc.

2. Perdite zero a tenuta di bolle + design ignifugo

• Grado di perdita: testato secondo ISO 5208 Classe VI (a tenuta di bolle) — nessuna perdita visibile alla pressione nominale. Ideale per fluidi tossici, infiammabili o di alto valore.
• Struttura ignifuga: superficie di tenuta secondaria metallo-metallo tra sfera e sede. Anche dopo la combustione della sede morbida, la valvola mantiene la chiusura di base, rispettando gli standard antincendio API 607/ISO 10497.
• Design antistatico: la molla antistatica tra lo stelo e la sfera garantisce una dissipazione affidabile della carica, eliminando i rischi di esplosione dovuti all'accumulo di elettricità statica.

3. Struttura integrata a piattaforma alta: montaggio dell'attuatore in 5 minuti

• Standard di interfaccia: la piattaforma alta è conforme alla norma ISO 5211, corrispondente direttamente alle principali marche di attuatori pneumatici ed elettrici: non sono necessarie piastre adattatrici o staffe personalizzate.
• Efficienza di installazione: il montaggio dell'attuatore in loco richiede solo imbullonatura + accoppiamento dello stelo. Una persona può completare il lavoro in 5 minuti, risparmiando 2/3 del tempo di installazione rispetto alle tradizionali valvole montate su staffa.
• Stabilità operativa: la piattaforma integrata accorcia la distanza di trasmissione tra l'attuatore e lo stelo, riducendo il gioco e migliorando la durata del ciclo e la precisione del feedback di posizione.

4. Bassa resistenza al flusso e alto valore Cv - Risparmio energetico

• Design del percorso del flusso: il design a passaggio pieno o standard con contorni interni lisci riduce al minimo la caduta di pressione. I modelli a passaggio totale forniscono un valore Cv quasi identico al tubo della stessa dimensione, preservando le caratteristiche di flusso del sistema originale.
• Risparmio energetico: la bassa resistenza al flusso significa un ridotto consumo di energia di pompaggio. Per il funzionamento continuo 24 ore su 24, 7 giorni su 7 negli impianti chimici o di trattamento delle acque, il risparmio annuale di energia elettrica può essere sostanziale.

5. Prevenzione delle perdite multilivello e lunga durata

• Tenuta dello stelo: la baderna in PTFE con anello a V con pretensione caricata a molla compensa automaticamente l'usura, senza necessità di serraggi frequenti della premistoppa.
• Supporto a sfera: il design a sfera flottante o montato su perno (a seconda delle dimensioni) con boccole autolubrificanti riduce la coppia e prolunga la durata. Testato per >50.000 cicli di commutazione per GB/T 12237.

Applicazioni e industrie tipiche

Installazione semplice e manutenzione ridotta

• Connessione flangiata: conforme ad ASME B16.5 (Classe 150/300/600). Montaggio diretto su flange di tubi standard: non è richiesta alcuna modifica personalizzata.
• Smontaggio rapido: attuatore imbullonato direttamente alla piattaforma. La rimozione dell'attuatore per il funzionamento manuale di emergenza o l'ispezione non influisce sul corpo della valvola o sul collegamento della tubazione.
• Manutenzione in linea: modelli selezionati supportano lo smontaggio in linea (controllare il design specifico): sostituire sedi o guarnizioni senza rimuovere l'intera valvola dalla tubazione, riducendo significativamente i tempi di fermo.
• Intervallo di manutenzione: in condizioni normali, ispezionare la tenuta della baderna e la coppia operativa ogni 12 mesi. La durata effettiva può superare i 5 anni a seconda del materiale e della frequenza del ciclo.

Specifiche tecniche

Opzioni disponibili

• Tipo di attuatore: Ingranaggio a vite senza fine manuale / Pneumatico a semplice/doppio effetto / Elettrico (24 V/110 V/220 V/380 V) / Elettroidraulico
• Materiale della sede: PTFE / RPTFE / PEEK / Guarnizione dura in metallo
• Trattamento sfera: lucidatura a specchio/indurimento nitrurato/rivestimento in carburo di tungsteno
• Opzioni speciali: Dispositivo di bloccaggio/Porta di spurgo/Stelo esteso/Guaina isolante

Perché scegliere la valvola Zhongguan?

• Standard di produzione: conformità rigorosa agli standard ASME, API, ISO, GB/T. Disponibili certificati sui materiali, rapporti sui test di pressione e certificazioni antincendio.
• Garanzia di qualità: test di pressione in fabbrica al 100% + test di tenuta. Ogni valvola è garantita per soddisfare i parametri specificati.
• Risposta rapida: prodotti in stock standard spediti entro 24 ore. Ordini non standard/personalizzati consegnati in 2-4 settimane.
• Supporto tecnico: servizio completo dal calcolo del dimensionamento e guida all'installazione alla manutenzione post-vendita.
