Mentre fluttuano e TrunnionValvole a sferaServire sullo stesso scopo di base - controllo di shutoff - differiscono in modo significativo nella struttura, nel meccanismo di tenuta e nell'intervallo di applicazione.
Comprendere queste differenze è essenziale per la scelta delvalvola destraper il tuo sistema.
Differenza strutturale

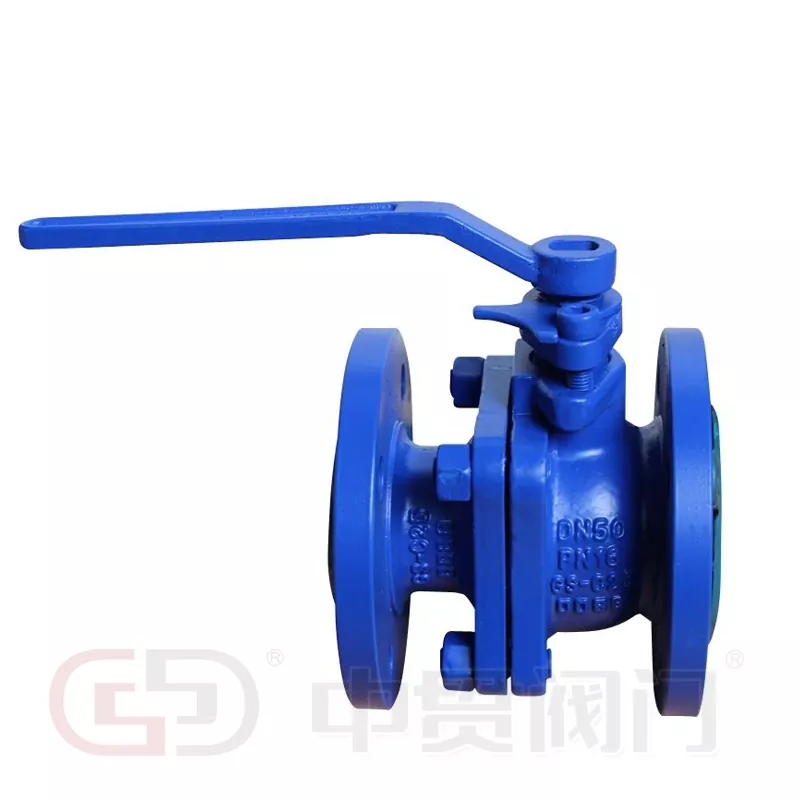

Valvola a sfera mobile:
La palla è tenuta in posizione solo dai sedili della valvola
"Galleggia" leggermente a valle quando pressurizzato
Collegato a un singolo stelo in cima
In genere più semplice e più compatto
Valvola a sfera montata su trunnion:
La palla è tenuta in posizione da due alberi (in alto e in basso)
Non si muove: invece, i sedili sono carichi a molla o guidati a pressione verso la palla
Fornisce un controllo più rigido e meccanismo di posizionamento stabile
Palla galleggiante:
Si basa sullo spostamento della palla verso il sedile
Può soffrire di deformazione di sovrapressione
La tenuta della tenuta dipende dalla pressione della linea
Trunnion Ball:
La palla è fissa
I sedili si muovono verso la palla usando pressione o molle
Fornisce una tenuta più stabile ad alta pressione
Coppia operativa
Le valvole a sfera mobile richiedono una coppia più alta, specialmente all'aumentare della pressione
Le valvole di trunnion hanno richieste di coppia più basse, rendendole ideali per l'automazione e i sistemi di diametro di grandi dimensioni
Dove e quando usare le valvole a sfera mobile
Le valvole a sfera mobile sono versatili, affidabili ed economiche, ma come qualsiasi tipo di valvola, brillano solo nelle giuste applicazioni. Comprendere dove funzionano meglio (e dove non lo fanno) aiuta a evitare problemi di prestazioni e costosi sostituti.
Applicazioni consigliate
Le valvole a sfera mobile sono ideali per:
Pipeline di diametro da piccolo a medio (in genere DN15 - DN150)
Sistemi di pressione da bassa a media (classe 150–300)
Requisiti di chiusura bidirezionale
Operazione manuale o attuazione rara
I tipi di fluidi tipici includono:
Acqua
Aria compressa
Oli leggeri
Gas naturale
Fluidi di processo puliti
Industrie in cui sono comunemente usate le valvole a sfera mobile:
Trattamento delle acque
Hvac
Food and Beverage (media non viscosi)
Linee di processo chimico generale
Condutture di distribuzione del gas
Non consigliato per
Evita le valvole a sfera galleggiante nelle seguenti situazioni:
Sistemi di pressione molto elevata
La pressione eccessiva può deformare la palla o il sedile, portando a perdite
Condutture di grande diametro (> DN150)
La coppia richiesta per funzionare diventa eccessiva
Sistemi ad alto contenuto di cycle (frequenti operazioni aperte/ravvicinate)
Provoca un'usura accelerata del sedile
Fluidi gradini da liquami o particelle
I materiali solidi possono impedire la guarnizione completa o graffiare la superficie della sfera
Applicazioni di limitazione
Non progettato per l'apertura parziale: risaia dell'erosione del sedile
