Le differenze tra le valvole a farfalla centrale eValvole di farfalla eccentriche
1. Struttura e principio di base

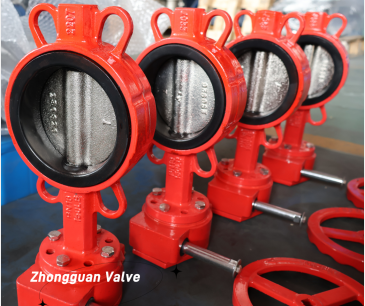

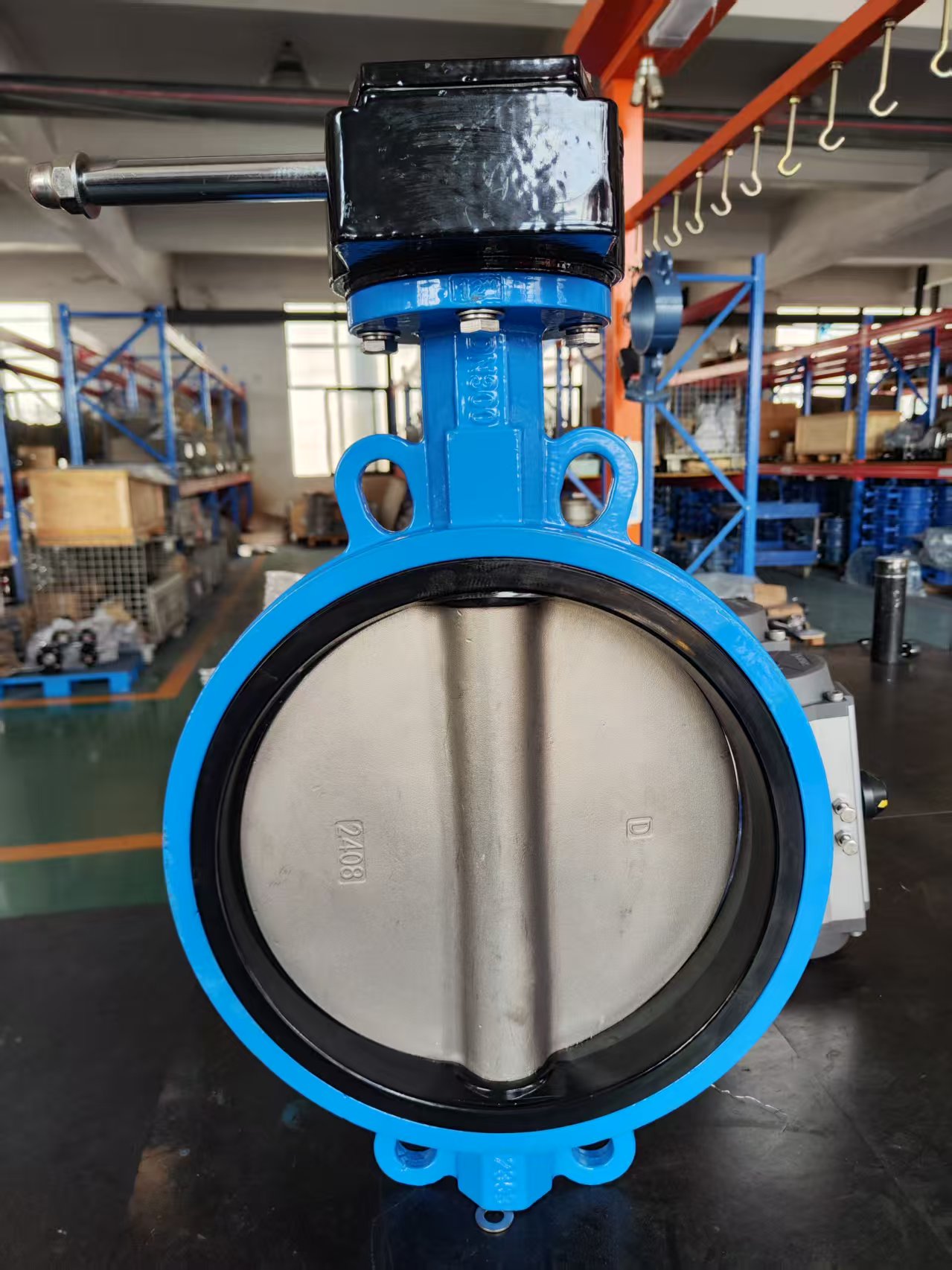

ILvalvola a farfalla centraleè progettato simmetricamente, con l'asse centrale della piastra della valvola in coincidenza con l'asse della tubazione. Raggiunge la tenuta dalla deformazione di compressione del sedile della valvola elastica (di solito gomma). La sua struttura è semplice e il costo di produzione è basso, ma la piastra della valvola si strofina sempre contro il sedile della valvola durante il processo di apertura e chiusura, che è soggetto a usura. La valvola a farfalla eccentrica migliora questo difetto attraverso la progettazione dell'offset assiale (singolo eccentrico, doppio eccentrico o triplo eccentrico): singolo eccentrico sposta l'albero rotante lontano dalla linea centrale della superficie di tenuta; Double Eccentric aggiunge offset assiale su questa base; Il triplo eccentrico adotta ulteriormente un design di sigillatura di superficie smussata, che consente di disimpegnare la piastra della valvola dal contatto nell'istante dell'apertura, riducendo significativamente l'usura.
2. Confronto delle prestazioni e scenari di applicazione

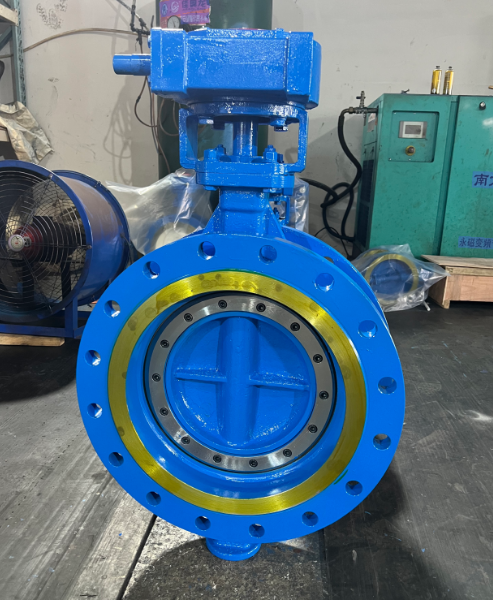

La valvola a farfalla a media linea è adatta per supporti puliti come acqua e aria con una pressione di ≤1,6MPa e una temperatura inferiore a 120 ℃. È comunemente usato nella costruzione di sistemi di approvvigionamento idrico e di drenaggio e sistemi HVAC. Il sedile della valvola di gomma ha una durata di circa 2-3 anni in frequenti condizioni di apertura e chiusura. Nell'eccentrica valvola a farfalla, il doppio tipo eccentrico può gestire mezzi contenenti particelle di traccia (come il trattamento delle acque reflue), con una durata di vita fino a 5-8 anni; Il tre tipo eccentrico utilizza una coppia di tenuta in metallo (come in acciaio inossidabile + lega dura), con una pressione di PN40 e un limite di temperatura di 650 ℃ ed è particolarmente adatto per condizioni di lavoro ad alta pressione e ad alta temperatura nelle centrali elettriche e nelle industrie petrolchimiche, con una durata fino a 10 anni.
3. Analisi economica della selezione del modello
Assumendo la valvola DN300 come esempio, il prezzo della valvola a farfalla centrale è di circa 2.000 - 5.000 yuan, mentre il prezzo della valvola a farfalla eccentrica a tre macchie è fino a 20.000 - 50.000 yuan. Tuttavia, considerando i costi di manutenzione: potrebbe essere necessario sostituire ogni anno la valvola di linea centrale ogni anno in ambienti industriali, mentre la valvola eccentrica a tre sigillazioni può essere utilizzata continuamente per 5 anni senza manutenzione. Per i sistemi industriali con oltre 10.000 operazioni di apertura e di chiusura all'anno o forte corrosività media, il costo totale del ciclo di vita della valvola a farfalla eccentrica a tre sigiocchi è in realtà inferiore. Si raccomanda che i sistemi civili ordinari scelgano il tipo di linea centrale, mentre i sistemi industriali con produzione continua debbano dare la priorità al design a tre sigillati. I prodotti della valvola Zhongguan hanno esteso la durata della valvola a farfalla centrale a 5 anni attraverso una progettazione ottimizzata e una lavorazione precisa e la valvola a farfalla a tre licenziate può raggiungere i 15 anni, riducendo significativamente il costo complessivo di utilizzo per gli utenti.
