Il piatto di farfalla delvalvola a farfallaè installato nella direzione del diametro del tubo. La valvola a farfalla ha una struttura semplice, piccole dimensioni, peso leggero, solo poche parti e deve solo ruotare di 90 ° per aprire rapidamente e chiudere, semplice da funzionare e la valvola ha buone caratteristiche di controllo dei fluidi. Quando la valvola a farfalla si trova in posizione completamente aperta, lo spessore della piastra di farfalla è la resistenza del mezzo quando scorre attraverso il corpo della valvola, quindi la caduta di pressione generata dalla valvola è molto piccola, quindi ha buone caratteristiche di controllo del flusso.

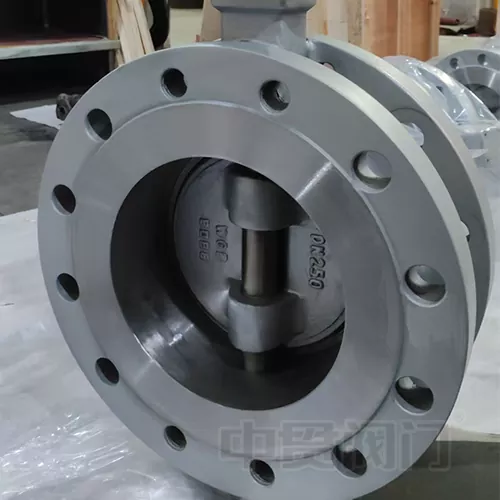

Se avalvola a farfallaÈ necessario utilizzare come controllo del flusso, la cosa principale è scegliere la dimensione e il tipo di valvola corretti. Il principio strutturale delle valvole a farfalla è particolarmente adatto per produrre valvole di grande diametro. Esistono due valvole a farfalla comunemente usate: valvola a farfalla di tipo morsetto e valvola a farfalla flangiata. La valvola a farfalla per morsetto è quella di collegare la valvola tra le due flange del gasdotto con bulloni a perno e la valvola a farfalla flangiata è una valvola con una flangia e le flange su entrambe le estremità della valvola sono collegate alla flangia della tubazione con bulloni.
As a component used to realize the on-off and flow control of pipeline system, butterfly valve has been widely used in many fields such as petroleum, chemical industry, metallurgy, hydropower, etc. In the well-known butterfly valve technology, its sealing form is mostly a sealing structure, and the sealing materials are rubber, PTFE, etc. Due to the limitation of structural characteristics, it is not suitable for high temperature resistance, high pressure resistance, Resistenza alla corrosione, resistenza all'usura e altri settori.
Allo stato attuale, una valvola a farfalla relativamente avanzata è una valvola a farfalla a tenuta a tenuta in metallo a tre eccentriche, il corpo della valvola e la sede della valvola sono componenti congiunti e lo strato superficiale della tenuta della sede della valvola è saldato con materiali in lega resistenti alla temperatura e resistenti alla corrosione. L'anello di tenuta a più livelli a morbido stack è fissato sulla piastra della valvola, questo tipo di valvola a farfalla ha una resistenza ad alta temperatura rispetto alla tradizionale valvola a farfalla, al funzionamento della luce, all'apertura e alla chiusura senza attrito e compensa la tenuta con l'aumento della coppia di assistenza.
Tuttavia, questa valvola a farfalla ha ancora i seguenti problemi durante l'uso:
1. Poiché l'anello di tenuta con impilamento morbido e duro multi-strato è fissato sulla piastra della valvola, quando la piastra della valvola è normalmente aperta, il mezzo forma un perforazione positiva sulla sua superficie di tenuta e la cinghia di tenuta morbida nell'interlayer della lamiera di metallo è direttamente influenzata dall'erosione.
2. Limitato dalle condizioni strutturali, la struttura non è adatta per le valvole con diametri inferiori a DN200, poiché la struttura complessiva della piastra della valvola è troppo spessa e la resistenza al flusso è grande.
3. A causa del principio di tre struttura eccentrica, la tenuta tra la superficie di tenuta della piastra della valvola e la sede della valvola consiste nel premere la piastra della valvola sulla sede della valvola dalla coppia del dispositivo di trasmissione. Nello stato di flusso positivo, maggiore è la pressione media, maggiore è la tenuta e l'estrusione. Quando il mezzo del canale di flusso viene invertito, con l'aumento della pressione media, la pressione positiva unitaria tra la piastra della valvola e la sede della valvola è inferiore alla pressione media e la tenuta inizia a perdere.
La valvola a farfalla a tre vie a due vie a tre alte prestazioni, in cui: l'anello di tenuta della sede della valvola è costituita da più strati di fogli in acciaio inossidabile su entrambi i lati dell'anello di tenuta a forma di T morbida. La superficie di tenuta della piastra della valvola e la sede della valvola è una struttura conica obliqua e i materiali in lega resistenti alla temperatura e resistenti alla corrosione stanno navigando sulla superficie del cono obliquo della piastra della valvola; Una struttura in cui la molla fissa tra la piastra di pressione dell'anello di regolazione e il bullone di regolazione sulla piastra di pressione sono assemblati insieme.
Questa struttura compensa efficacemente la zona di tolleranza tra il manicotto dell'albero e il corpo della valvola e la deformazione elastica dello stelo della valvola a media pressione e risolve il problema di tenuta della valvola nel processo di trasporto intercambiabile a due vie. L'anello di tenuta è composto da fogli in acciaio inossidabile multistrato su entrambi i lati della forma a T molle, che presenta i doppi vantaggi della tenuta dura e della tenuta a morbida e ha zero prestazioni di sigillatura perdite indipendentemente dalla bassa temperatura e dalla temperatura elevata.
Il test dimostra che quando il serbatoio si trova nello stato di flusso positivo (la direzione del flusso medio è uguale alla direzione di rotazione della piastra di farfalla), la pressione della superficie di tenuta viene generata dalla coppia del dispositivo di trasmissione e l'effetto della pressione media sulla piastra della valvola. Quando la pressione del mezzo in avanti aumenta, più stretta lo spremere della superficie del cono obliqua della piastra della valvola e della superficie di tenuta della sede della valvola, migliore è l'effetto di tenuta. Nello stato di flusso inverso, il sigillo tra il disco e il sedile viene premuto contro il sedile dalla coppia dell'attuatore. Con l'aumento della pressione del mezzo inverso, quando la pressione positiva dell'unità tra la piastra della valvola e la sede della valvola è inferiore alla pressione media, l'energia di deformazione immagazzinata dalla molla dell'anello di regolazione dopo il carico compensa la pressione serra della piastra della valvola e la superficie di tenuta della sede della valvola per svolgere un ruolo di compensazione automatica. Pertanto, il modello di utilità divulga non è come l'arte precedente, un anello di tenuta a più livelli morbido e duro è installato sulla piastra della valvola, ma viene installato direttamente sul corpo della valvola e un anello di regolazione è molto ideale la modalità di tenuta a due vie a due vie viene aggiunto al centro della piastra pressante e del sedile della valvola. Sostituirà valvole di gate, valvole globali e valvole a sfera.
