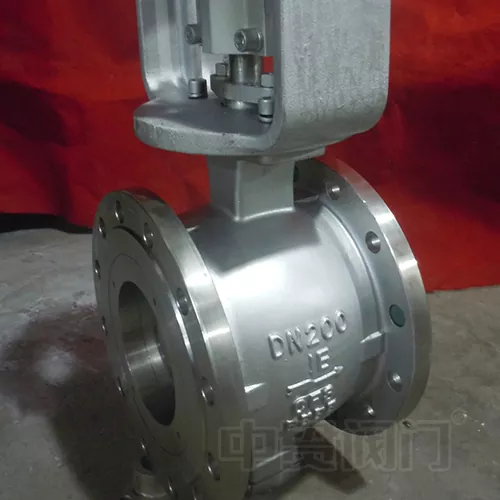

Valvola a sfera con porta V in acciaio inossidabile

La valvola a sfera V-Port in acciaio inossidabile Zhongguan è una valvola industriale ad alte prestazioni realizzata appositamente per la modulazione precisa del flusso e condizioni di servizio gravose. Costruito in acciaio inossidabile di prima qualità e incorporando un'avanzata geometria V-ball, eccelle nella gestione di fluidi corrosivi, sistemi ad alta temperatura e alta pressione e mezzi complessi contenenti particelle sospese o materiali fibrosi.

Questa valvola trova ampio impiego nei settori della raffinazione petrolchimica, della produzione di energia, della lavorazione metallurgica, della produzione di alimenti e bevande, della produzione farmaceutica, della pasta di legno e della carta e della protezione ambientale. È ampiamente riconosciuto per la sua integrità di tenuta superiore, eccezionale resistenza all'usura e lunga durata operativa, che lo rendono un componente indispensabile nei moderni sistemi di controllo dei processi.

Caratteristiche di progettazione principali e vantaggi tecnici

1. Geometria della sfera con porta a V di precisione per un controllo accurato

Il contorno a V ricavato sulla superficie della sfera consente caratteristiche di flusso altamente precise, offrendo curve di controllo sia lineari che equipercentuali. Con un rapporto di turndown superiore a 100:1, questa valvola è ideale per applicazioni che richiedono una rigorosa regolamentazione del processo, come il controllo dell'alimentazione del reattore e il bilanciamento del rapporto di flusso.

2. L'azione di taglio autopulente previene l'intasamento

Mentre la sfera della porta a V ruota, il bordo affilato dell'intaglio a V genera un potente effetto di taglio che taglia efficacemente fibre, fibre di pasta di legno, fanghi e particelle solide trascinate nel flusso di fluido. Questa esclusiva azione autopulente previene l'accumulo di fluidi e l'inceppamento delle valvole, offrendo un netto vantaggio in applicazioni impegnative che coinvolgono carta, fanghi, acque reflue e altri fluidi carichi di solidi.

3. Metallurgia premium e indurimento superficiale avanzato

• Materiali di base: i corpi e le sfere della valvola sono disponibili in opzioni di acciaio inossidabile di alta qualità, tra cui 304, 316 e CF8M (CF3M), che offrono un'eccellente resistenza a un'ampia gamma di fluidi corrosivi.

• Miglioramento della superficie: per condizioni estremamente impegnative, le superfici di tenuta possono essere rinforzate con carburi di tungsteno o rivestimenti ceramici applicati tramite la tecnologia di spruzzatura termica ad alta velocità di ossigeno combustibile (HVOF). Questo trattamento raggiunge una durezza superficiale fino a HRC 65 o superiore, migliorando notevolmente la resistenza all'erosione, all'abrasione e al grippaggio e prolungando la durata di servizio di molti multipli rispetto alle alternative non rivestite.

4. Molteplici soluzioni di tenuta per temperature e pressioni estreme

A seconda delle vostre specifiche esigenze di servizio, offriamo una gamma di configurazioni di tenuta:

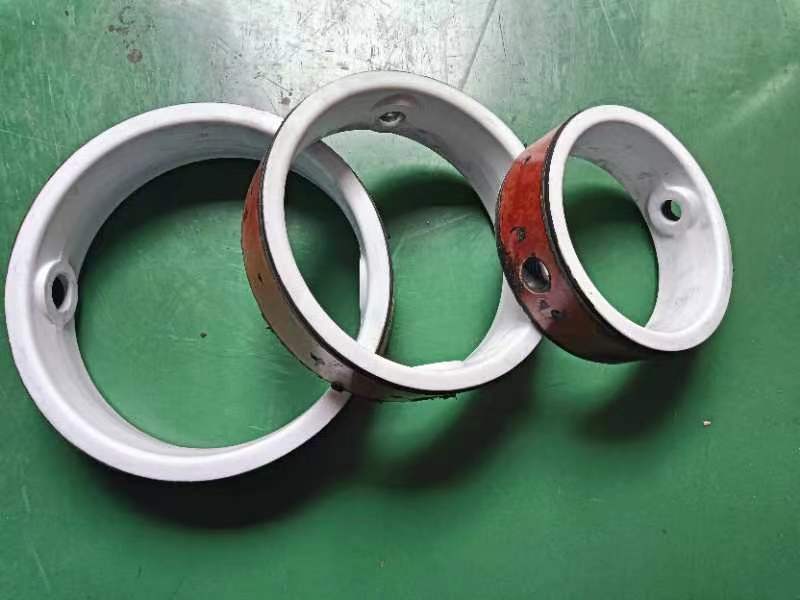

• Tenuta morbida (PTFE/PPL): ideale per applicazioni a temperatura ambiente, a bassa pressione e con fluidi puliti, raggiungendo tassi di perdita fino alla Classe VI (zero perdite visibili).

• Tenuta metallica dura (metallo su metallo): progettata per servizi ad alta temperatura fino a 450 °C (842 °F), sistemi ad alta pressione e mezzi abrasivi, mantenendo prestazioni di perdita stabili ai livelli di classe IV-VI.

• Guarnizione composita in grafite flessibile: combina un'eccellente resistenza alle alte temperature con un'elasticità favorevole, rendendola particolarmente adatta per sistemi a vapore e olio termico.

5. Attuazione standardizzata e integrazione del controllo intelligente

• Flangia di montaggio conforme a ISO 5211: consente l'installazione diretta e senza attrezzi di attuatori elettrici, pneumatici o con ingranaggio a vite senza fine, supportando segnali analogici da 4-20 mA e protocolli di comunicazione bus digitale (come Profibus, Modbus e Foundation Fieldbus) per un'integrazione perfetta nei sistemi di controllo DCS e PLC automatizzati.

• Stelo progettato per la sicurezza: presenta un design dello stelo a prova di esplosione combinato con un meccanismo di bloccaggio limite-arresto integrato, garantendo un funzionamento sicuro e affidabile anche in condizioni di picchi di alta pressione.

6. Metodi di connessione versatili e configurazioni strutturali

• Tipi di connessione: disponibili con estremità flangiate (RF, FF), wafer/aletta, filettate (NPT, BSP), con presa a saldare e con saldatura di testa, compatibili con i principali standard internazionali per tubazioni tra cui ANSI, DIN, JIS e GB.

• Opzioni strutturali: offerte nella configurazione di controllo V-port standard, nonché design con tenuta a doppia sede per applicazioni di chiusura bidirezionale o cicli on-off ad alta frequenza.

Settori e scenari applicativi tipici

Guida alla selezione rapida – Un aiuto per scegliere la valvola giusta

Per facilitare la selezione accurata della valvola, consigliamo di fornire i seguenti parametri operativi al nostro team tecnico:

• Caratteristiche del mezzo: nome, corrosività, contenuto di solidi (tipo e concentrazione), viscosità

• Condizioni operative: intervallo di pressione di esercizio, intervallo di temperatura, coefficiente di flusso richiesto (Cv/Kv)

• Requisiti di controllo: caratteristica del flusso desiderata (lineare/uguale percentuale), tipo di attuatore (manuale/elettrico/pneumatico), preferenza del segnale di controllo

• Specifiche di connessione: classificazione della flangia, pianificazione dei tubi, tipo di connessione finale

Il nostro personale tecnico esperto offre calcoli di dimensionamento gratuiti e servizi di progettazione di soluzioni personalizzate per garantire prestazioni ottimali della valvola per la tua applicazione specifica.

Garanzia di qualità e standard di produzione

• Conformità: prodotto in conformità con gli standard riconosciuti a livello internazionale, tra cui ISO 9001, API 6D, API 607 ​​(ignifugo) e GB/T 12237.

• Test rigorosi: ogni valvola viene sottoposta a test di pressione idrostatica al 100%, ispezione delle perdite dalla sede e analisi spettrale dei materiali per garantire una consegna senza difetti.

• Tracciabilità: la tracciabilità completa dei materiali e la documentazione di ispezione completa vengono conservate per i registri di qualità.

Servizio post-vendita e impegno in garanzia

1. Periodo di garanzia: 12 mesi dalla data di messa in servizio, che copre i difetti di fabbricazione.

2. Supporto tecnico a vita: accesso gratuito al nostro team di ingegneri per risoluzione dei problemi, indicazioni sulla manutenzione e consigli sui pezzi di ricambio per tutta la vita utile della valvola.

3. Risposta alle emergenze: supporto prioritario in loco o remoto entro 48 ore per guasti critici del sistema.

Perché scegliere Zhongguan?

• Oltre 18 anni di esperienza nella produzione di valvole specializzate

• Esportato in oltre 30 paesi nei cinque continenti

• Capacità di personalizzazione completa: dimensioni non standard, leghe speciali e rivestimenti personalizzati disponibili su richiesta

• Rigoroso controllo del processo con tracciabilità della qualità completamente documentata

• Prezzi competitivi con fornitura diretta in fabbrica: senza ricarichi intermediari

Valvola Zhongguan: ingegneria di precisione per ogni sfida di flusso.

Per schede tecniche dettagliate, disegni CAD o assistenza personalizzata nella selezione, non esitate a contattare il nostro team di vendita. Non vediamo l'ora di costruire una partnership a lungo termine con voi.
