ISO5211 è uno standard importante stabilito dall'Organizzazione internazionale per la standardizzazione (ISO) perValvola di collegamentoAttuatori alle valvole industriali. Il suo obiettivo principale è quello di assicurarsi che le valvole di turno in parte (come le valvole a farfalla e le valvole a sfera) e gli attuatori siano compatibili e possano essere facilmente scambiati in tutto il mondo. Lo standard definisce chiaramente le dimensioni delle connessioni della flangia, i requisiti di coppia, i modelli di fori e le strutture di azionamento. Specifica inoltre i valori di coppia massimi (che vanno da 32 a 10.000 nm) per diversi tipi di flangia (da F03 a F25). Attraverso la progettazione di interfaccia unificata, ISO5211 semplifica significativamente il processo di abbinamento tra valvole e attuatori, riduce la complessità dell'installazione e migliora l'affidabilità del sistema e l'efficienza della manutenzione.
In termini di progettazione strutturale, ISO5211 sottolinea la standardizzazione delle flange ad alta piattaforma (piattaforme di montaggio superiore), consentendo l'installazione diretta degli attuatori, eliminando le staffe tradizionali e collegando gli alberi, riducendo così il numero di componenti e il miglioramento della stabilità. Ad esempio, le valvole a farfalla che soddisfano questo standard possono essere adattate direttamente agli attuatori pneumatici o elettrici per un'installazione rapida e un controllo preciso.

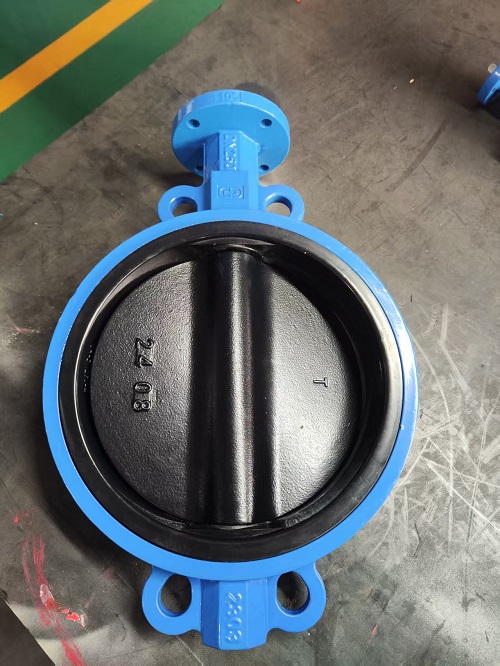

Quindi si è applicato anche nella nostra valvola a farfalla, possiamo fornire vari standard, se hai bisogno di gambo rotondo, possiamo anche fornire, di solito era possibile applicare in alcuni paesi come il Vietnam e la Russia.
L'albero quadrato è la forma dell'albero di azionamento raccomandato dallo standard ISO5211. I suoi vantaggi fondamentali sono:
1. Efficienza di trasmissione della coppia alta: l'albero quadrato trasmette la coppia attraverso il contatto piatto, che ha un maggiore attrito rispetto all'albero rotondo e può effettivamente ridurre il rischio di scivolare, in particolare adatto a scenari di funzionamento ad alta pressione e ad alta frequenza.
2. Posizionamento di previdenza: la corrispondenza della chiavetta dell'interfaccia quadrata e dell'attuatore (come la chiave quadrata ad angolo retto o la chiave quadrata diagonale) può garantire il rigoroso allineamento dell'asse di azionamento e della valvola, evitando il guasto della tenuta causato dalla deviazione angolare.
3. Standardizzazione e compatibilità: ISO5211 Specifica la dimensione dell'albero quadrato e la posizione del foro della flangia, in modo che attuatori e valvole di diversi marchi possano essere collegati perfettamente, migliorando significativamente la flessibilità della catena di approvvigionamento.
4. Applicazione a livello internazionale nel mercato internazionale: la progettazione di alberi quadrati è diventata mainstream nei mercati di fascia alta europei, americani e internazionali. Ad esempio, la valvola a sfera di flangia pneumatica importata di amisco negli Stati Uniti adotta la piattaforma alta dell'albero quadrato ISO5211, installa direttamente l'attuatore senza ulteriore regolazione e supporta lo stelo della valvola anti-slittata e le impostazioni antiastie, che sono adatte per condizioni di lavoro difficili. Design simili si trovano anche nei prodotti delle valvole industriali provenienti da Germania, Giappone e altri paesi, che riflettono la loro maturità tecnologica e affidabilità.
Questo è il motivo per cui lo stelo quadrato e ISO5211 di solito si presentano insieme, anche la nostra valvola a farfalla a gambo e gambo quadrato seguono questo, alcuni dei nostri clienti chiedono anche perché la flangia superiore abbia qualche altra perforazione, era multi-standard (ISO 5211/GB standard.) uno standard.
