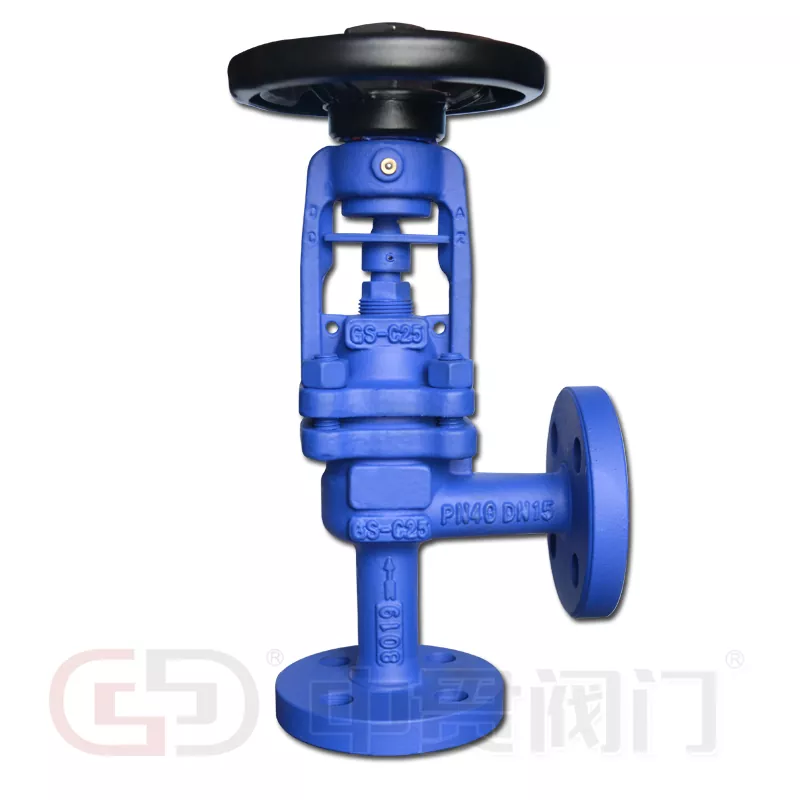

Zhongguan fornisce ilValvola a globo ad angolo sigillata a soffietto standard DINper l'approvvigionamento di tubazioni industriali, che combina una struttura con corpo ad angolo di 90° con tenuta dello stelo a soffietto metallico per sistemi a vapore, olio diatermico, acqua calda, gas di processo e ammoniaca. La valvola è disponibile con materiali del corpo tra cui ghisa, ghisa duttile, acciaio fuso e acciaio inossidabile, con opzioni di soffietto in SS304, SS316, SS316L, SS310S e Hastelloy C. La gamma di dimensioni specificata è DN15–DN400, con valori di pressione nominali di PN16–PN40 e una temperatura massima indicata di 600°C.
Panoramica rapida:Dimensioni DN15–DN400 | Pressione PN16–PN40 | Temperatura ≤600°C | Corpo: GG25 / GGG40 / GS-C25 / CF8 / CF8M | Soffietto: SS304 / SS316 / SS316L / SS310S / Hastelloy C
Il corpo ad angolo reindirizza il flusso di 90°, integrando un cambio di direzione nella struttura della valvola. Questa disposizione può eliminare un gomito separato nei layout di tubazioni compatibili, ridurre il numero di connessioni e semplificare l'installazione in spazi ristretti.
Il soffietto metallico circonda lo stelo mobile e si espande o si contrae durante il funzionamento della valvola. Crea una barriera tra il mezzo di processo e l'ambiente esterno, riducendo la dipendenza dalla baderna convenzionale come tenuta primaria dello stelo.
La disposizione di tenuta combina un soffietto metallico con una baderna secondaria in PTFE o grafite.
Questa configurazione è particolarmente rilevante per le applicazioni con vapore, olio diatermico e gas di processo in cui è importante il controllo delle perdite esterne.
| Parametro | Specifica disponibile |
|---|---|
| Carrozzeria e cofano | GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M) |
| Soffietto | SS304, SS316, SS316L, SS310S, Hastelloy C |
| Sede e disco | Acciaio inossidabile, rivestimento duro Stellite opzionale |
| Dimensione nominale | DN15–DN400 |
| Valutazione della pressione | PN16–PN40 |
| Temperatura massima elencata | ≤600°C |
La valvola a globo ad angolo con tenuta a soffietto standard DIN è adatta a sistemi industriali che richiedono cambiamenti direzionali del flusso, passaggio del fluido controllato e perdite ridotte dello stelo.
La configurazione con corpo ad angolo combina i cambiamenti della direzione del flusso e il funzionamento della valvola in un unico gruppo, rendendolo utile in layout di tubazioni compatti. Per i componenti della pipeline correlati, fare riferimento aValvola di ritegno standard DIN, ILValvola a saracinesca standard DIN, e ilFiltro tipo Y standard DIN.
La valvola a globo ad angolo con tenuta a soffietto standard DIN può essere valutata utilizzando i seguenti parametri di funzionamento e installazione:
Hai bisogno di una selezione tecnica?Invia la tua richiestacon medio, dimensione DN, pressione nominale e temperatura: il nostro team risponderà entro 24 ore.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.si concentra sulla produzione e fornitura di valvole da oltre 19 anni, con basi di produzione a Tianjin e Wenzhou. La base di Tianjin è stata fondata nel 2016, seguita dalla fondazione della società Zhejiang a Oubei, Yongjia, Wenzhou, nel 2019.
La sua gamma di prodotti comprendevalvole a farfalla, valvole a sfera, valvole a saracinesca, valvole di ritegno, valvole di fondo, filtri e valvole di controllo. Le attrezzature di produzione comprendono macchine per il collaudo della pressione delle valvole, attrezzature per l'installazione delle sedi delle valvole, attrezzature per l'installazione delle maniche dell'albero e attrezzature per la marcatura delle valvole.
Il supporto tecnico riguarda la selezione della valvola in base alla temperatura di esercizio e al tipo di fluido. Le ispezioni della produzione includono prove di pressione e l'azienda fornisce una garanzia di un anno con sostituzione gratuita per problemi confermati relativi alla qualità secondo i termini del servizio. Puoi anche rivedere il nostrocertificatiEcasi cooperativi.
Per i sistemi industriali a vapore, olio diatermico, acqua e gas, ilValvola a globo con tenuta a soffietto ad angolo standard DINcombina un corpo con disegno ad angolo, tenuta dello stelo a soffietto metallico e molteplici opzioni di materiali per applicazioni di tubazioni industriali. Esplora per interoValvola industriale standard DINgamma per i componenti correlati della pipeline.
L'installazione deve seguire la direzione del flusso indicata sul corpo della valvola. Il corpo angolare dispone di porte di ingresso e di uscita definite, pertanto la disposizione delle tubazioni deve corrispondere al percorso del flusso previsto.
Perdite esterne attorno all'area dello stelo, pressione a valle instabile o una variazione notevole nella coppia operativa possono indicare l'usura del soffietto. La baderna secondaria può fornire una tenuta temporanea, ma il soffietto deve essere ispezionato e sostituito se viene confermato il danno.
La valvola può essere fornita con un'interfaccia di montaggio per attuatori manuali, pneumatici o elettrici compatibili. La selezione dell'attuatore dipende dai requisiti di coppia, dalla corsa e dalle condizioni operative della dimensione specifica della valvola.
Controllare l'allineamento della flangia, il tipo di guarnizione e la sequenza di serraggio dei bulloni. Un carico non uniforme del bullone può distorcere il corpo o causare perdite, soprattutto su DN maggiori e valori di pressione più elevati.
È possibile fornire soffietti, sedi, dischi e componenti di baderna di ricambio per modelli di valvole compatibili. La parte corretta dipende dalle dimensioni della valvola, dalla pressione nominale, dal materiale del corpo e dal materiale del soffietto originariamente specificati.Contattacicon la specifica originale per un preventivo sostitutivo.
