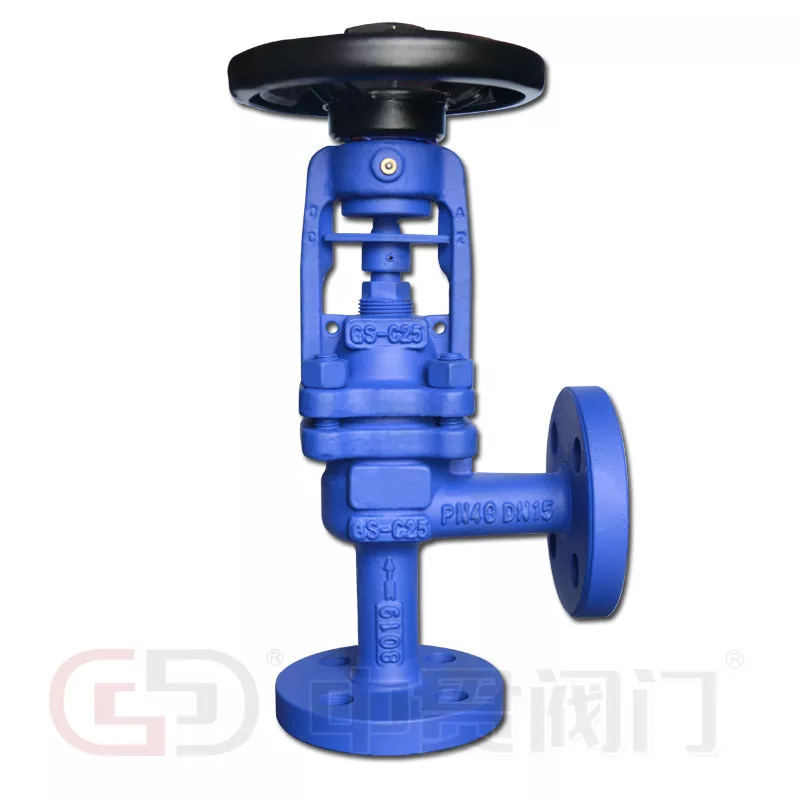

Valvola a globo con tenuta a soffietto ad angolo standard DIN

La valvola a globo con tenuta a soffietto ad angolo standard DIN rappresenta un'evoluzione fondamentale nella tecnologia di controllo dei fluidi. A differenza delle tradizionali valvole a percorso rettilineo, questo design con corpo ad angolo risolve intrinsecamente i vincoli di spazio e le sfide di drenaggio comuni nelle reti di tubazioni complesse. Reindirizzando il flusso con un angolo di 90 gradi, elimina la necessità di un raccordo a gomito aggiuntivo, riducendo la caduta di pressione e i costi di installazione.

Descrizione del prodotto e specifiche tecniche

Questa valvola a globo con tenuta a soffietto ad angolo standard DIN combina un modello ad angolo salvaspazio con una guarnizione a soffietto metallico multistrato. È la scelta preferita per compiti di isolamento critici in sistemi ad olio diatermico, vapore surriscaldato e gas pericolosi.

• Materiali di costruzione

Corpo/cofano: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Soffietto: SS304, SS316, SS316L, SS310S, Hastelloy C

Sede e disco: acciaio inossidabile con rivestimento in stellite (opzionale)

• Dimensioni e intervallo di pressione

Gamma dimensionale: DN15 – DN400

Valutazione della pressione: PN16 – PN40

Intervallo di temperatura: ≤600 °C

• Applicazioni e supporti tipici

Impianti: Impianti ad olio caldo, impianti a vapore, impianti ad acqua calda e fredda, impianti ad ammoniaca.

Fluidi: vapore, gas di processo, acqua calda, olio diatermico, ammoniaca, fluidi termovettori.

Vantaggi fondamentali

Elemento di tenuta a soffietto metallico

Il cuore di questa valvola è un soffietto metallico multistrato di forma idraulica. Ciò elimina la tenuta dinamica sullo stelo, prevenendo completamente le perdite esterne. A differenza delle tradizionali valvole a sola baderna, il design del soffietto garantisce zero emissioni fuggitive, un aspetto fondamentale per gli impianti ecosensibili e ad alta affidabilità.

Geometria del disco ottimizzata

Il profilo conico e aerodinamico del disco fornisce una caratteristica di flusso lineare e una chiusura ermetica (fino al tasso di perdita di Classe VI). Questo design riduce l'erosione e le vibrazioni, prolungando significativamente la durata rispetto alle valvole a globo standard.

Sistema di tenuta ridondante (soffietto + baderna)

Incorporiamo un'architettura a doppia tenuta. La tenuta primaria è il soffietto metallico. In caso di guasto del soffietto (cosa estremamente rara), una baderna secondaria in PTFE o grafite fornisce una tenuta di riserva immediata, garantendo la sicurezza ininterrotta dell'impianto.

Raccordo per lubrificazione

Un ingrassatore integrato consente la lubrificazione diretta in servizio dello stelo, del dado dello stelo e del gruppo manica. Ciò riduce la coppia operativa e previene il grippaggio nelle applicazioni a ciclo elevato.

Volantino ergonomico

Progettato con creste antiscivolo e diametro ottimale, il volantino riduce l'affaticamento dell'operatore e fornisce una modulazione fluida e precisa. La struttura resistente resiste ai danni da impatto in ambienti vegetali difficili.

Domande e risposte: informazioni pratiche sugli appalti

D: hai MOQ?

R: No, non abbiamo una quantità minima d'ordine. Anche se ti serve un solo pezzo, noi lo produrremo e lo forniremo. Essendo una fabbrica flessibile, abbiamo già fornito un’unica valvola di sicurezza per supportare la manutenzione urgente di un cliente.

D: Potete fornire altri standard?

R: Sì. Sebbene la nostra competenza principale sia la valvola a globo con tenuta a soffietto del tipo ad angolo standard DIN, possiamo produrre secondo altri standard (ANSI, BS, JIS) su richiesta. Fornisci semplicemente lo standard e la classe di pressione richiesti al nostro team di fornitori.

D: Posso avere un disegno delle valvole di interrogazione?

R: Sì, ma tieni presente che la preparazione del disegno richiede un po' di tempo. Consenti un tempo di consegna sufficiente nella pianificazione del progetto. Per valvole speciali, non comuni o ad ampio campo (ad es. DN400 o leghe speciali), non possiamo sempre fornire disegni, poiché nessuna singola fabbrica produce ogni tipo di valvola. Tuttavia, per tutte le configurazioni DIN standard, sono disponibili disegni dimensionali completi e P&ID.

Q: Quanto tempo per un preventivo?

R: Solitamente entro 24 ore per le richieste standard. Per valvole speciali (ad esempio, alta lega o classi di pressione non standard), attendere fino a 48 ore. Diamo priorità alla risposta rapida come produttore cinese professionale.

D: Che ne dici di fare le valigie?

R: L'imballaggio standard per l'esportazione utilizza casse di legno sigillate per la protezione dalla corrosione. Per le grandi dimensioni (tipicamente superiori a DN200), le valvole sono fissate su pallet con film estensibile e barriera contro l'umidità. Tutto l'imballaggio soddisfa gli standard di spedizione internazionali.
