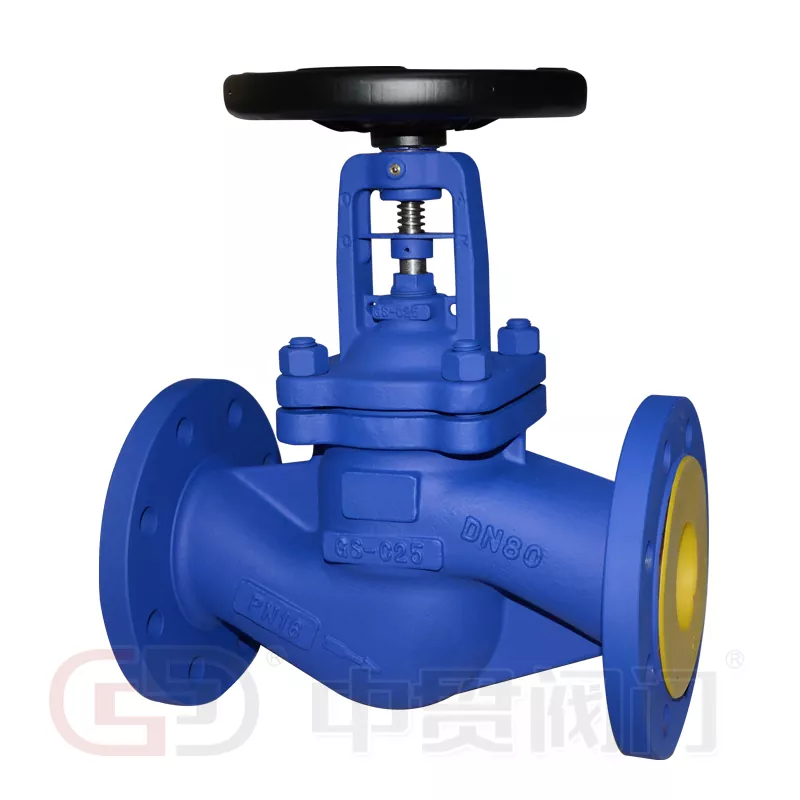

Valvola a globo con tenuta a soffietto standard DIN

Applicazione: Sistema di olio caldo, sistema di vapore, sistema di acqua calda e fredda, ecc.

Specifica tecnica

Norma di progettazione: DIN 3356

Scartamento: DIN 3202

Estremità flangiate: DIN 2543-2545

Test e ispezione: DIN 3230

Principali vantaggi delle valvole a globo a soffietto:

1. Nucleo sigillante a soffietto metallico

La chiave di una valvola a globo con tenuta a soffietto standard DIN risiede nel suo assemblaggio a soffietto metallico. Questo componente utilizza un processo di saldatura a rullo automatico per formare una tenuta dinamica tra il coperchio della valvola e lo stelo della valvola, prevenendo efficacemente la fuoriuscita di liquidi dalla parte dello stelo della valvola.

2. Design del disco conico aerodinamico

L'esclusivo disco conico con design a canale aerodinamico non solo garantisce un'eccellente affidabilità di tenuta, ma migliora anche significativamente la durata del disco.

3. Garanzia della doppia tenuta dell'imballaggio a soffietto

Innovativa struttura di tenuta combinata a soffietto e baderna. Soffietto come tenuta principale per isolare il mezzo; La guarnizione funge da sigillo secondario, fornendo un ulteriore livello di protezione e creando insieme una barriera sigillante superiore.

4. Design integrato dell'ugello di iniezione dell'olio

Dotato di un ugello di iniezione dell'olio dedicato, può lubrificare e mantenere direttamente le parti mobili principali come steli delle valvole, dadi degli steli delle valvole e manicotti di guida, riducendo l'usura e garantendo un funzionamento regolare.

5. Funzionamento ergonomico del volantino

Il design ottimizzato del volantino è conforme ai principi ergonomici, rendendolo leggero e salva-lavoro, riducendo efficacemente l'intensità operativa e migliorando la durata del volantino stesso.
