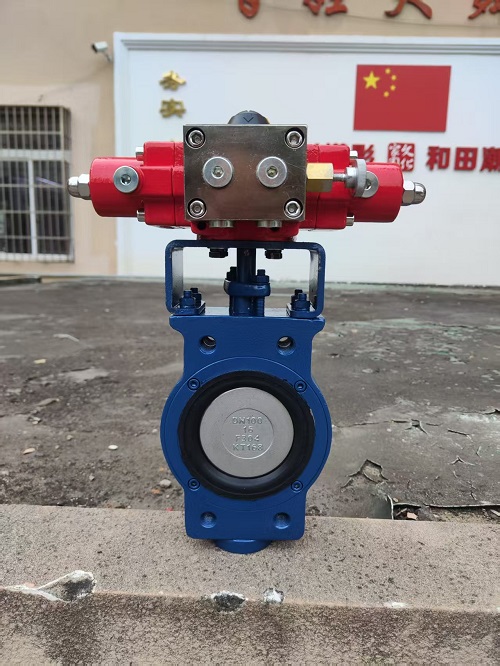

La costruzione dei materiali e i parametri ingegneristici della valvola a farfalla eccentrica Semi Lug WCB CF8 sono costruiti secondo rigidi standard di fabbrica per resistere a portate elevate, mezzi abrasivi e pressioni differenziali.
La struttura in acciaio fuso offre elevata integrità strutturale, resistenza alla trazione e resistenza agli urti per sollecitazioni gravose sulle tubazioni.
Disco in acciaio inossidabile 304 microfuso con superfici di contatto lucidate di precisione per resistere alla corrosione, all'erosione dei media e al degrado della sede.
Opzioni di sede elastomerica configurabili (EPDM, NBR, PTFE) che forniscono deformazione elastica per una chiusura ripetibile a perdite zero secondo gli standard ANSI Classe VI.
Operatore a potenza fluida completamente integrato che fornisce tempi di risposta rapidi, modulazione precisa e uscita affidabile a coppia elevata per circuiti di controllo automatizzati.
Una valvola a farfalla concentrica è caratterizzata da uno stelo che passa direttamente attraverso il centro del disco e della sede, determinando un continuo sfregamento tra gomma e metallo durante l'intera corsa di 90 gradi. Al contrario, il design a doppio offset della valvola a farfalla eccentrica Semi Lug WCB CF8 posiziona l'asse dello stelo sfalsato sia dal centro della tenuta della sede che dalla linea centrale del tubo. Durante l'apertura, il disco si allontana istantaneamente dalla superficie della sede, minimizzando l'attrito, riducendo la coppia operativa, evitando la deformazione della sede e prolungando significativamente la durata dei componenti.
Una valvola wafer standard scivola tra due flange utilizzando bulloni passanti con supporto per l'allineamento zero durante la manutenzione. Una valvola a capocorda completa presenta fori filettati che si estendono su tutto il perimetro, consentendo l'isolamento completo del vicolo cieco. Il design del corpo a semi-aletta combina fori filettati con guide dei bulloni aperte. Questa architettura a semi-aletta consente un bullone passante sicuro per ridurre il peso corporeo e un allineamento più rapido mantenendo la valvola supportata su un lato durante lo smontaggio parziale della tubazione a valle, facilitando gli interventi di manutenzione senza rimuovere l'intero gruppo.
L'acciaio al carbonio WCB offre un'eccellente resistenza meccanica e contenimento della pressione per fluidi industriali neutri, non corrosivi o leggermente aggressivi, acqua calda, vapore e idrocarburi. L'acciaio inossidabile CF8 (304) contiene il 18% di cromo e l'8% di nichel, rendendolo altamente resistente agli attacchi chimici, all'ossidazione, ai fluidi organici e all'umidità. La combinazione di un corpo esterno WCB con un disco bagnato CF8 ottimizza l'efficienza in termini di costi garantendo allo stesso tempo un'elevata resistenza alla corrosione nel percorso del flusso.
Mentre le valvole a tutta aletta sono preferite per un vero servizio di fine linea a piena pressione di esercizio, il design a semialetta può supportare la manutenzione della tubazione quando imbullonata alla flangia a monte. Per le applicazioni senza uscita permanenti che richiedono la rimozione completa della flangia a valle alla massima pressione, consultare il nostro team di ingegneri tecnici durante la selezione prevendita per verificare la pressione nominale della linea e le configurazioni specifiche dei bulloni.
Il meccanismo a doppio offset e il controllo idraulico si adattano ad ambienti di processo specifici che richiedono un isolamento rapido e automatizzato e zero perdite:
Gestisce l'assunzione di acqua non depurata, i fanghi di trattamento delle acque reflue e le linee di dosaggio dei prodotti chimici. Il disco in acciaio inossidabile CF8 resiste alla vaiolatura localizzata causata da elementi biologici e chimici, mentre la sede resiliente impedisce perdite di riflusso.
Integrato in terminali di stoccaggio del carburante, pompe di trasferimento e condutture di idrocarburi. L'attuatore idraulico fornisce risposte rapide in caso di elevata pressione differenziale.
Fornisce resistenza chimica contro acidi delicati, lavaggi caustici e solventi industriali utilizzando configurazioni con sede in PTFE.
Utilizzato nei circuiti dell'acqua di raffreddamento, nell'isolamento del vapore a bassa pressione e nei sistemi ausiliari di alimentazione delle caldaie. La cinematica a doppio offset previene il legame termico durante le rapide transizioni di temperatura.
Utilizzato in sistemi di acqua refrigerata su larga scala, linee di pasta di legno e tubazioni di fornitura di servizi alimentari/farmaceutici che richiedono un funzionamento idraulico automatizzato.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. gestisce apparecchiature interne complete di lavorazione, assemblaggio e collaudo della pressione. Ogni unità viene sottoposta a severi test di pressione idrostatica del guscio e della sede utilizzando presse prima della spedizione.
Il nostro team tecnico assiste gli appaltatori di ingegneria e i distributori di stoccaggio con:
Verifiche di compatibilità dei fluidi e selezione del materiale della sede dinamica (EPDM, NBR, PTFE).
Calcoli della coppia per l'esatto abbinamento dell'azionamento idraulico.
Adeguamento dimensionale delle flange (classi PN10, PN16, ANSI).
Supportata dalle catene di fornitura della ghisa del nord e dalle basi produttive dell'acciaio fuso del sud a Wenzhou, Zhongguan fornisce grossisti e appaltatori di progetti in tutto il sud-est asiatico (Vietnam, Malesia, Singapore) e in tutto il mondo. Tutti i prodotti sono dotati di certificazioni ISO, opzioni di sedile certificate WRAS disponibili e una garanzia di qualità completa di 1 anno con sostituzione gratuita per difetti di fabbricazione. Rivedi il nostrocertificatiEcasi cooperativiper maggiori dettagli.
Contatta il nostro team di vendita per richiedere disegni P&ID dimensionali completi, documentazione sui test di pressione o preventivi di volume personalizzati per la valvola a farfalla eccentrica Semi Lug WCB CF8. Esplora correlativalvola a farfallaopzioni comeValvola a farfalla di tipo marino semi capocordae ilValvola a farfalla del tipo a capocorda.
Stringere i bulloni della flangia secondo uno schema incrociato e per fasi alla coppia specificata. Ciò aiuta a evitare la compressione irregolare della guarnizione e la distorsione del corpo, soprattutto su DN maggiori.
L'EPDM viene generalmente utilizzato per acqua e vapore, l'NBR per olio e carburante e il PTFE per fluidi corrosivi e temperature più elevate. La selezione finale dovrebbe corrispondere alle condizioni effettive del mezzo, della temperatura e della pressione.
Controllare a intervalli regolari eventuali perdite esterne, la risposta dell'attuatore, la coppia dei bulloni e l'usura della sede. Qualsiasi cambiamento nella coppia operativa o nelle prestazioni di tenuta deve essere ispezionato prima dell'uso continuato.
Confermare la coppia della valvola, la corsa, il segnale di controllo e la pressione di alimentazione idraulica richiesti. L'attuatore deve fornire una coppia sufficiente con un margine di sicurezza adeguato per la pressione differenziale effettiva.
Controllare l'allineamento della flangia, la coppia dei bulloni, le condizioni della guarnizione e l'eventuale presenza di corpi estranei intrappolati nella sede. Se la perdita continua, ispezionare la sede e l'area di contatto del disco prima di rimettere in servizio la valvola.
