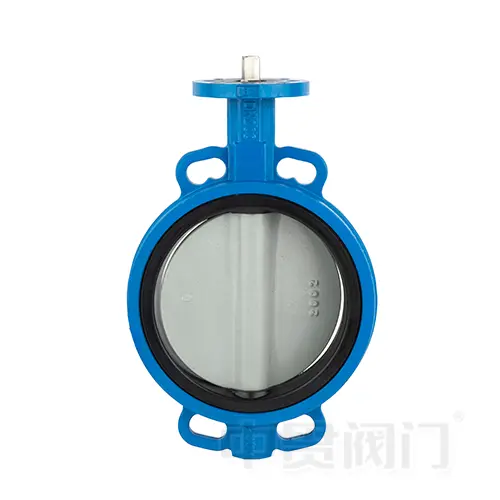

Valvola a farfalla concentrica

Le valvole a farfalla concentrica hanno circa 250um rivestiti epossidici e bassa coppia, hanno anche una buona qualità. La valvola a farfalla concentrica può essere realizzata con vari materiali, dal corpo a ogni singola parte, in modo che possa soddisfare diversi ambienti industriali e medium nel tubo. Ad esempio, se hai bisogno di una forte valvola a farfalla concentrica anticorrosiva, puoi scegliere il sedile PTFE, con disco in acciaio inossidabile. Naturalmente, se esiti sul materiale che sceglie, puoi contattarci, il nostro team di vendita e tecnico, troverai la soluzione migliore per te in base al tuo mezzo e alla tua temperatura.

Caratteristiche del design

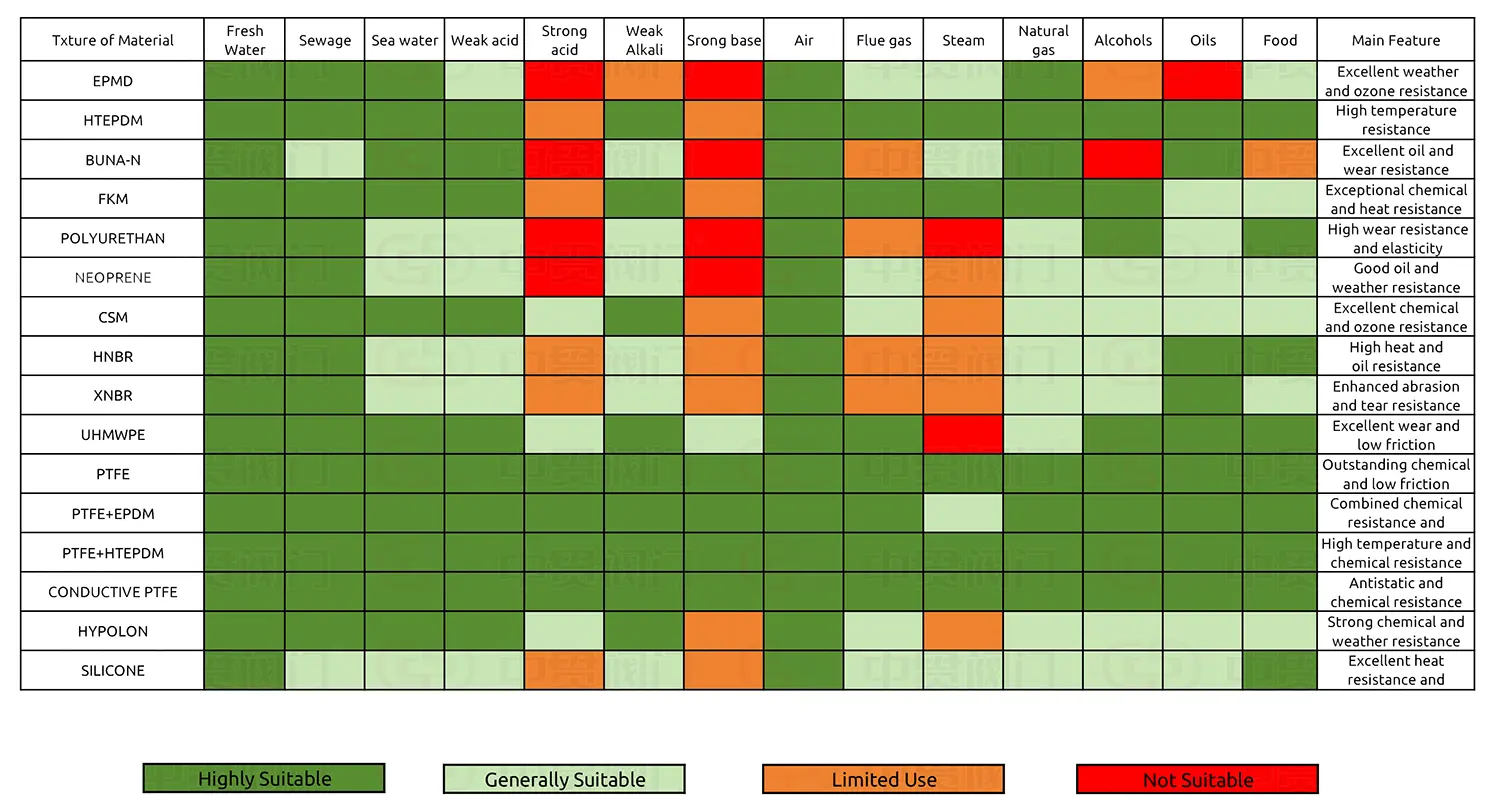

Il disco nella valvola a farfalla concentrica è in genere costruito da leghe resistenti alla corrosione come acciaio inossidabile o ferro duttile ad alta resistenza, fornendo una durata e integrità strutturale superiori. L'interfaccia di tenuta impiega materiali polimerici resilienti come elastomeri ingegnerizzati o composti di gomma sintetica, che mantengono capacità di recupero della deformazione e prestazioni di tenuta coerenti durante i cicli di servizio estesi. Anche le parti più importanti sono il materiale del sedile, si prega di controllare l'applicazione del posto di seguito per riferimento, se hai più domande, ti preghiamo di contattarci.

Vantaggi

Progettazione strutturale compatta

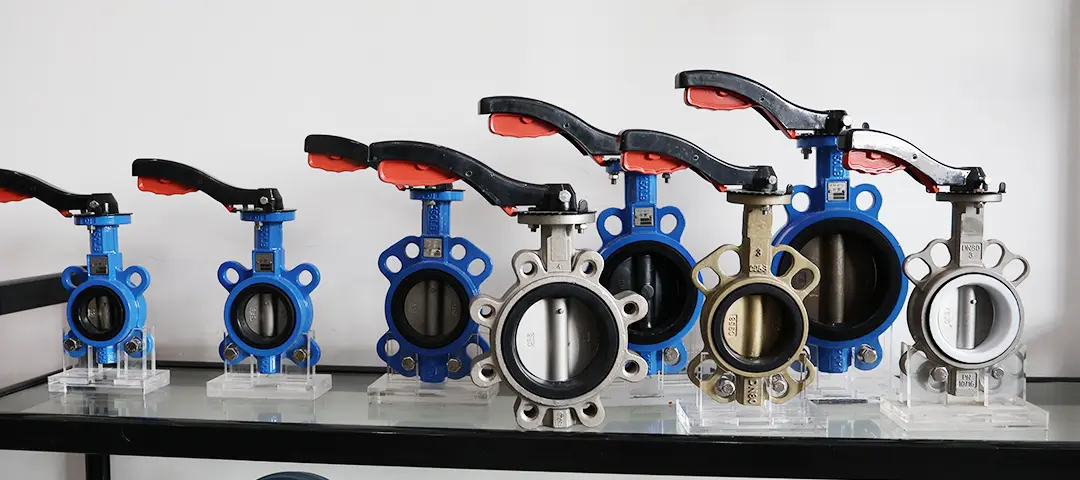

La valvola a farfalla concentrica appositamente nel tipo di wafer o nel tipo di alette è molto applicabile ai sistemi di tubazioni limitate allo spazio.

Funzionamento a bassa torque

La geometria del disco sferico brevettato combinata con il sedile elastomerico riduce la coppia operativa e compatibile con vari attuatori.

Compatibilità a servizio completo

Disponibile in CF8M/316L/ferro duttile con rating di pressione PN10-PN16, adatto per acqua, mezzi corrosivi.

Efficienza dei costi del ciclo di vita

La costruzione modulare riduce la durata della manutenzione del 60% e il costo di sostituzione delle parti del 50%, raggiungendo MTBF ≥50.000 cicli.

Precauzioni di installazione per valvole a farfalla concentriche

Durante l'installazione delle valvole a farfalla concentrica, dovrebbero essere osservate le seguenti precauzioni:

(1) Prima dell'installazione, pulire la tubazione, gli interni della valvola, le superfici di tenuta e tutte le parti di trasmissione esposte per rimuovere sporco e sabbia, garantendo che le superfici di tenuta non siano danneggiate.

(2) Controllare se tutti i bulloni sono uniformemente serrati.

(3) Assicurarsi che la direzione del flusso del mezzo corrisponda alla direzione della freccia del corpo della valvola. La valvola a farfalla centrale ha un sigillo bidirezionale.

(4) Selezionare l'attuatore elettrico appropriato durante l'installazione. La connessione tra l'attuatore e la valvola dovrebbe essere ferma e affidabile.

(5) Dopo aver installato l'attuatore, assicurarsi che la valvola si apra e si chiuda senza intoppi.

(6) lubrificare regolarmente le parti dell'attuatore e la valvola che possono essere lubrificate, generalmente una volta al mese.

(7) Per gli attuatori in cattive condizioni ambientali, dovrebbero essere installati ulteriori dispositivi di protezione.

(8) l'imbragatura di sollevamento non deve essere legata all'attuatore o allo stelo della valvola; Dovrebbe essere posizionato attorno al corpo della valvola.
