La saldatura di testa è un metodo di saldatura in cui le estremità di due pezzi vengono posizionate una di fronte all'altra, riscaldate simultaneamente su tutta la superficie dell'estremità e la pressione è pratica per raggiungere un legame atomico tra i due pezzi allo stato solido, unendoli quindi in un unico pezzo.
Per aiutarti a capire in modo più impressionante, viene fornito un confronto da molti punti di vista:

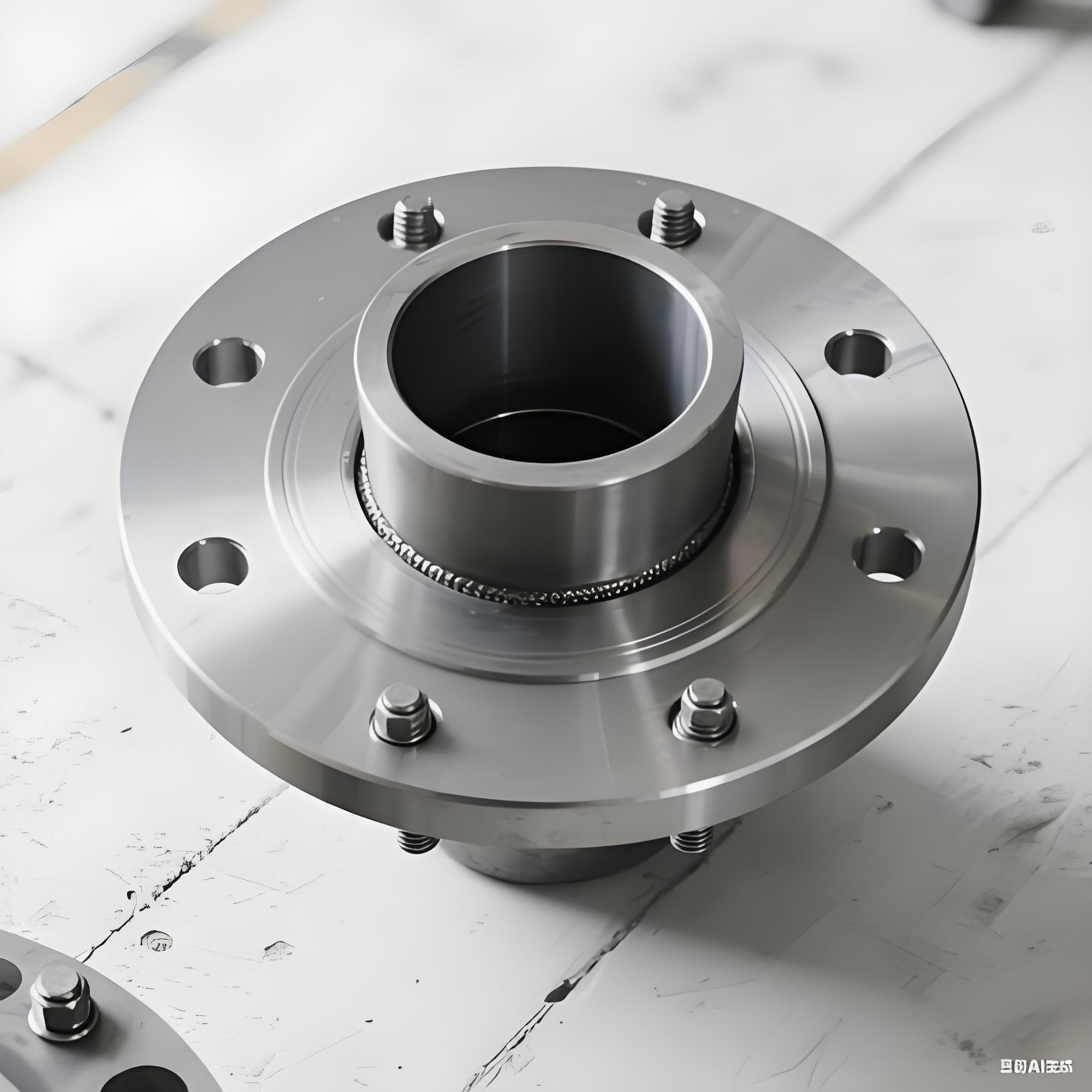

| Elemento di confronto |
Saldatura di testa |
Saldatura a presa |
| Metodo di connessione |
Le estremità sono allineate a filo e saldate direttamente |
Un'estremità viene inserita nell'altra e il raccordo viene saldato all'esterno |
| Gamma di dimensioni dei tubi |
Tipicamente utilizzato per DN50 e superiori |
Tipicamente utilizzato per DN50 e inferiori |
| Tipo di saldatura |
Saldatura di testa, penetrazione totale |
Saldatura d'angolo, non completamente penetrata |
| Divario interno |
Nessun gradino, parete interna liscia |
Esiste uno spazio che può accumulare materiale o causare corrosione |
| Metodo di ispezione |
Radiografabile (RT), alta affidabilità |
Difficile da radiografare (RT), soprattutto MT o PT |
| Capacità di forza |
In grado di resistere a pressioni, temperature e carichi di fatica più elevati |
Adatto a bassa pressione e condizioni statiche |

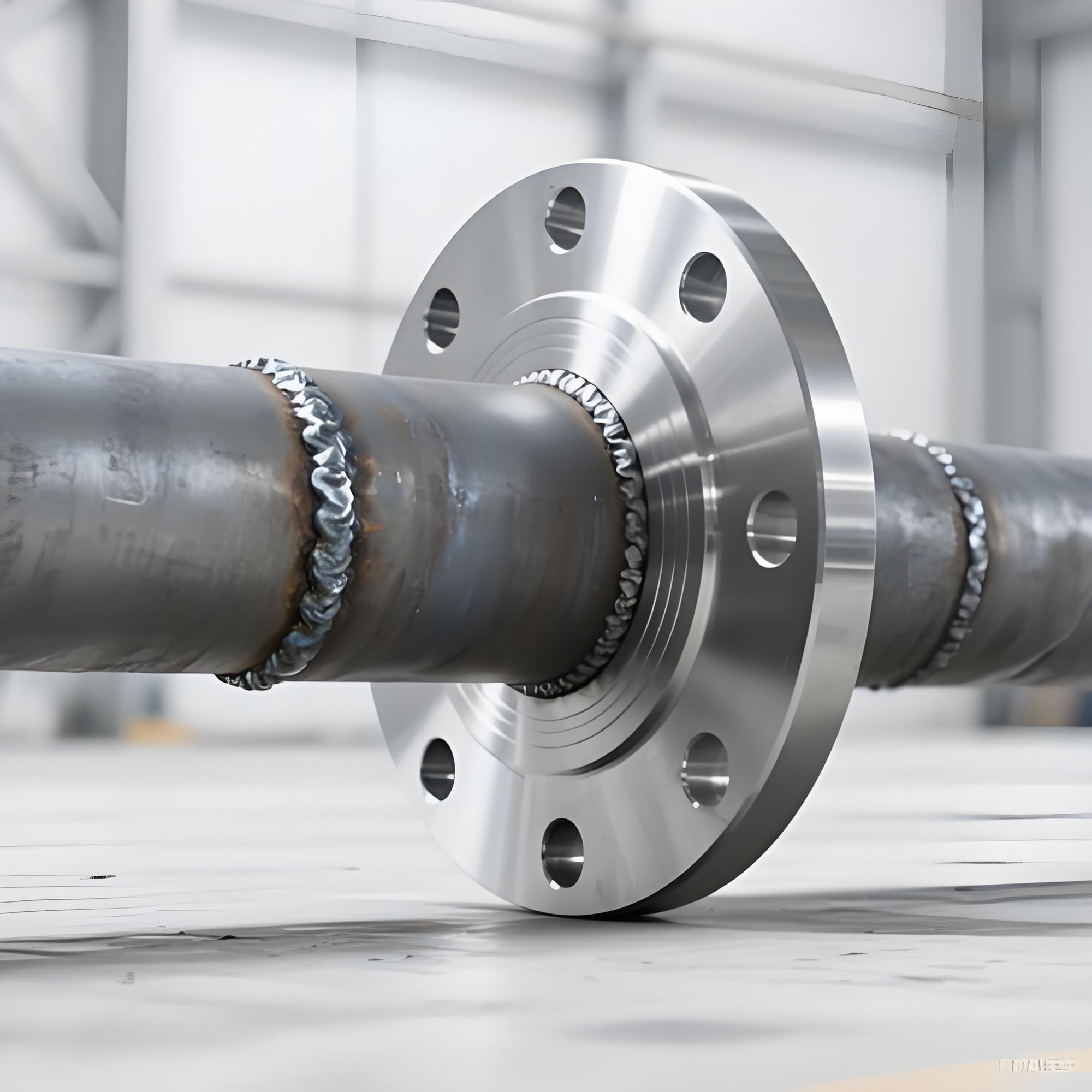

| Elemento di confronto |
Saldatura di testa |
Connessione flangiata |
| Natura della connessione |
Permanente, non rimovibile |
Rimovibile, di facile manutenzione e sostituzione |
| Punto di sigillatura |
Nessuna guarnizione di tenuta; la saldatura stessa è il sigillo |
Fa affidamento su guarnizioni e bulloni; esistono potenziali punti di perdita |
| Condizioni di servizio |
Alta temperatura, alta pressione, cicli termici severi |
Condizioni convenzionali, possono essere migliorate con diversi gradi di guarnizione |
| Installazione e manutenzione |
Richiede saldatore esperto; difficile da modificare dopo la saldatura |
Montaggio rapido con serraggio dei bulloni; conveniente per l'ispezione |
| Peso e spazio |
Struttura compatta, senza flange, consente di risparmiare spazio e materiale |
Le flange occupano più spazio, aumentano peso e costi |
| Applicazioni tipiche |
Linee principali del vapore, linee di servizio dell'idrogeno, collegamenti della valvola ad alta pressione ad alta temperatura |
Interfacce di apparecchiature, valvole o sezioni di tubi che richiedono uno smontaggio regolare |

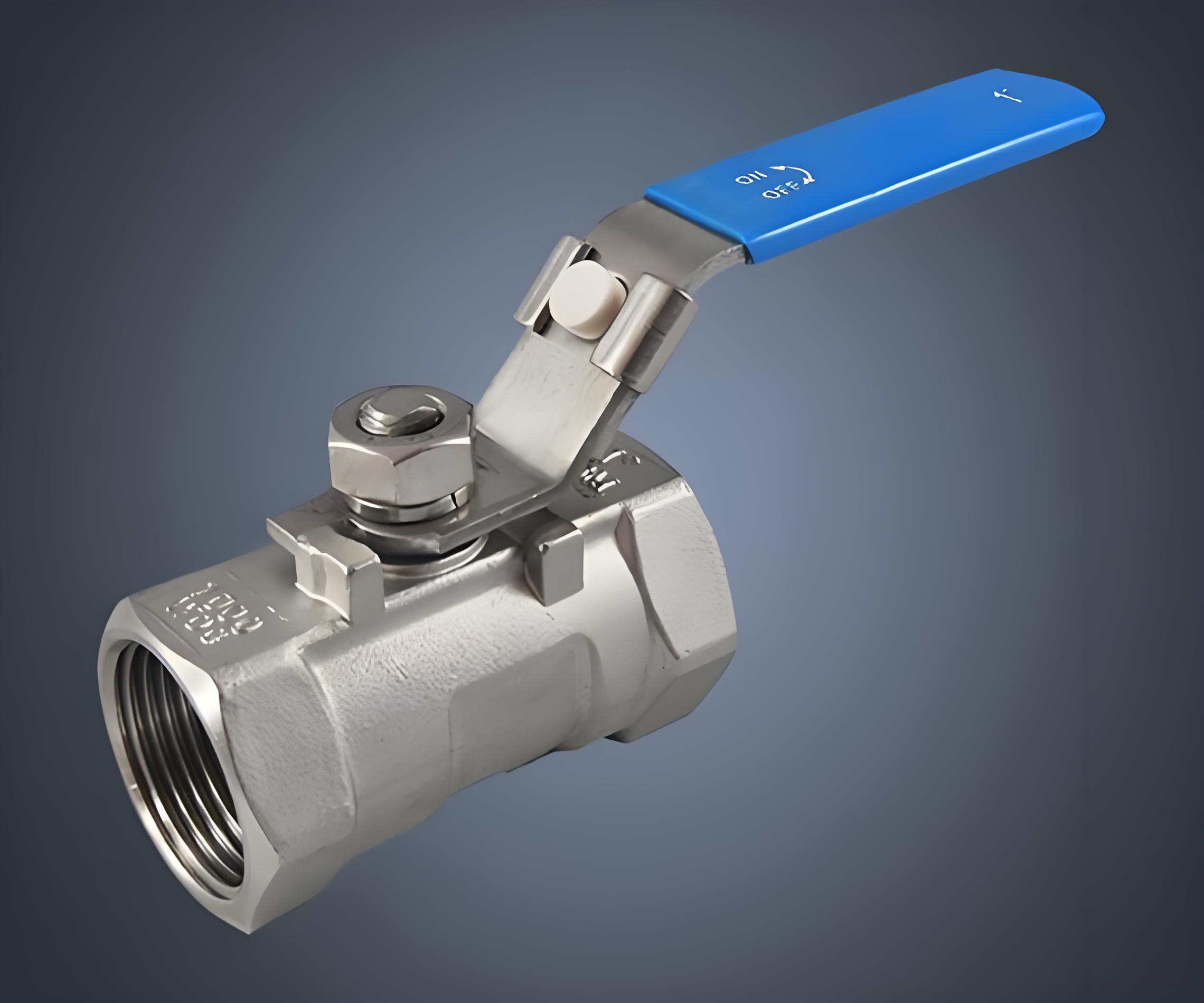

| Elemento di confronto |
Saldatura di testa |
Connessione filettata |
| Affidabilità della tenuta |
Estremamente elevato, nessuna perdita (se la saldatura è sana) |
Basso, si basa su sigillante o nastro in PTFE; può allentarsi sotto le vibrazioni |
| Limite di pressione/temperatura |
Può essere utilizzato per pressioni ultra elevate e temperature ultra elevate |
Limitato a pressione medio/bassa e temperatura normale o moderata |
| Forza della connessione |
Fuso integralmente, resistenza vicina al metallo base |
Concentrazione dello stress alla radice del filo |
| Difficoltà di installazione |
Richiede attrezzatura per saldatura e saldatore esperto |
Necessita solo di utensili manuali; può essere assemblato rapidamente sul posto |
| Rischio di perdite |
Quasi nessuna perdita se la saldatura è sana |
Le perdite possono verificarsi gradualmente con i cicli di temperatura o le vibrazioni |
In una frase: la saldatura di testa è il metodo di connessione più resistente, affidabile e non rimovibile, adatto per condizioni di servizio severe di grande diametro, alta temperatura, alta pressione e senza perdite.
