Come tipo di valvola di controllo del fluido, la valvola a farfalla è costituita principalmente da un componente: la piastra della valvola. La selezione di questo componente può influire significativamente sull'efficienza operativa e sulla durata del sistema fluido.
I. Tipi e caratteristiche della struttura della piastra della valvola

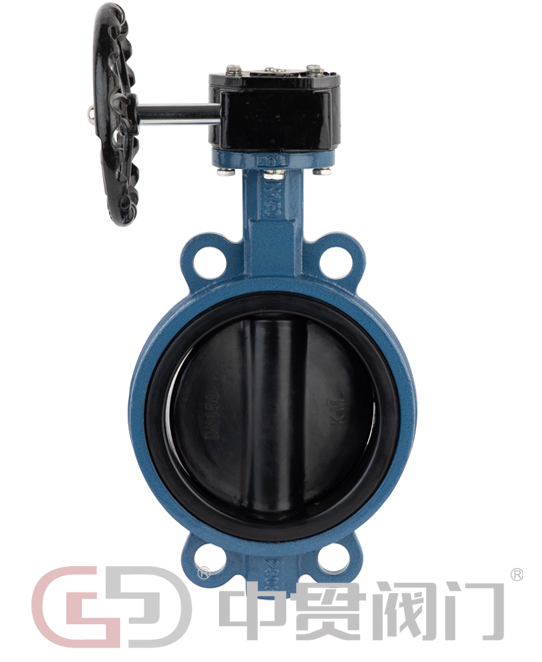

Piastra valvola concentrica (valvola a farfalla centrale)
Questo tipo presenta un design in cui il centro della piastra della valvola è allineato con l'asse dello stelo della valvola. Ha i vantaggi della struttura semplice e del basso costo. È adatto per condizioni a bassa pressione al di sotto di PN10 ed è comunemente trovato nei sistemi di approvvigionamento idrico e nei sistemi di circolazione dell'aria condizionata. Il suo vantaggio risiede nella facile manutenzione, ma le prestazioni di sigillatura sono relativamente limitate.
Piastra di valvola eccentrica
Progettando il centro dello stelo della valvola per deviare leggermente dal centro della piastra della valvola, la resistenza di attrito durante il processo di apertura e chiusura viene effettivamente ridotta. Questa struttura funziona eccezionalmente bene in condizioni di media e bassa pressione (PN16-PN25) ed è particolarmente adatta per il trattamento delle acque reflue e il trasporto di liquidi chimici generali.
Piastra della valvola doppia eccentrica
Adotta un design a doppio offset per lo stelo della valvola e la piastra della valvola, ottimizzando l'angolo di contatto di tenuta e estendendo in modo significativo la durata di servizio. In condizioni di lavoro di media e alta pressione che vanno da PN25 a PN40, è particolarmente adatto per i sistemi di condutture nelle industrie petrolifere e chimiche che richiedono un'apertura e una chiusura frequenti.
Tre piastra della valvola eccentrica
A causa del triplo design eccentrico dello stelo della valvola, della piastra della valvola e della sede della valvola, la tenuta del metallo ha raggiunto un cambiamento tecnologico in termini di prestazioni di attrito. ILdi alta qualitàLa struttura può resistere a temperature fino a 600 ℃ e pressioni sopra PN64, rendendolo il prodotto principale per le condutture a vapore e i sistemi di trasporto di petrolio/gas.
Ii. Analisi delle caratteristiche del materiale della piastra della valvola
Serie di materiali metallici
Piastra valvola in ghisa: include ghisa grigia HT200/HT250 e ghisa duttile QT450. Ha prestazioni ad alto costo e resistenza alla corrosione limitata. Viene utilizzato principalmente nei sistemi idrici a bassa pressione e nel trasporto di gas non corrosivo.
Piastre valvole in acciaio al carbonio: con una resistenza superiore a quella di ghisa, WCB (A216) e LCB (acciaio al carbonio a bassa temperatura) possono resistere alle pressioni fino a PN40. Tuttavia, devono essere usati in combinazione con rivestimenti anticorrosivi. Si trovano comunemente nelle condotte di petrolio e vapore a bassa pressione.
Selezione di piastre valvole in acciaio inossidabile
304 acciaio inossidabile: tipo generale per le industrie alimentari e farmaceutiche
316 acciaio inossidabile: modello di corrosione d'acqua anti-mare (contiene molibdeno)
L'acciaio a doppia fase: la resistenza raddoppia, la resistenza alla corrosione è ancora più forte.
SuperAcciaio inossidabile: In grado di resistere a tutti gli acidi forti
Materiali speciali
Alley Hastelloy: il ragazzo duro contro acidi forti
Lega a base di nichel: resistente alle temperature fino a 1000 ℃
Rivestimento in plastica / rivestimento in gomma: resistente alle alte temperature ma resistente alla corrosione
Ceramic coating: The tough little champion
Iii. Tre elementi per il modelloSelezione
Medium di visualizzazione:
Materiale resistente alla corrosione: 316/ duplex in acciaio
Rivestito con particelle resistenti abrasive
Guarnizioni morbide per fluidi puliti
Controlla le condizioni operative:
Temperatura normale (≤ 80 ℃): sigillatura in gomma
Temperatura media (80 - 400 ℃): guarnizione metallica
Alta temperatura (≥ 400 ℃): leghe speciali
Struttura eccentrica a tre poliziotti ad alta pressione
Visualizza il settore:
Food and Medicine: 316L + PTFE
Petrolchimici: eccentricità a tri-end standard API
IV. Opzioni di abbinamento classici
Acqua del rubinetto: ghisa/acciaio inossidabile + gomma
Pipeline di acido cloridrico: lega Hastelloy
Acido solforico concentrato: deve essere rivestito con PTFE
Crea di trasformazione alimentare: acciaio inossidabile lucidato a specchio
Trasporto di liquami di carbone: rivestimento in ceramica
V. Domande comuni
L'acqua di mare non può essere trattata con acciaio duplex di grado 316. È necessario di più.
L'acido solforico concentrato deve essere rivestito con la plastica; L'acciaio inossidabile si deteriorerà.
L'elevata resistenza all'usura utilizza il carburo di tungsteno, con una durata di vita 5 volte più lunga.
Installa un filtro in caso di impurità.
Vi. Punti di manutenzione
Ispezionare regolarmente per usura
Le ispezioni regolari delle aree critiche vengono condotte ogni 2-3 anni.
Si suggerisce che venga stabilito un file di manutenzione.
La valvola ad alta temperatura deve essere preriscaldata.
Vii. Tendenze future
Nuovi materiali più durevoli
Con funzione di monitoraggio intelligente
Design più ecologico
Servizio di personalizzazione personalizzato
Suggerimento di selezione:
Fornire parametri specifici delle condizioni operative. Gli ingegneri professionisti consiglieranno la soluzione migliore. Per progetti importanti, si consiglia di condurre prima i test.
