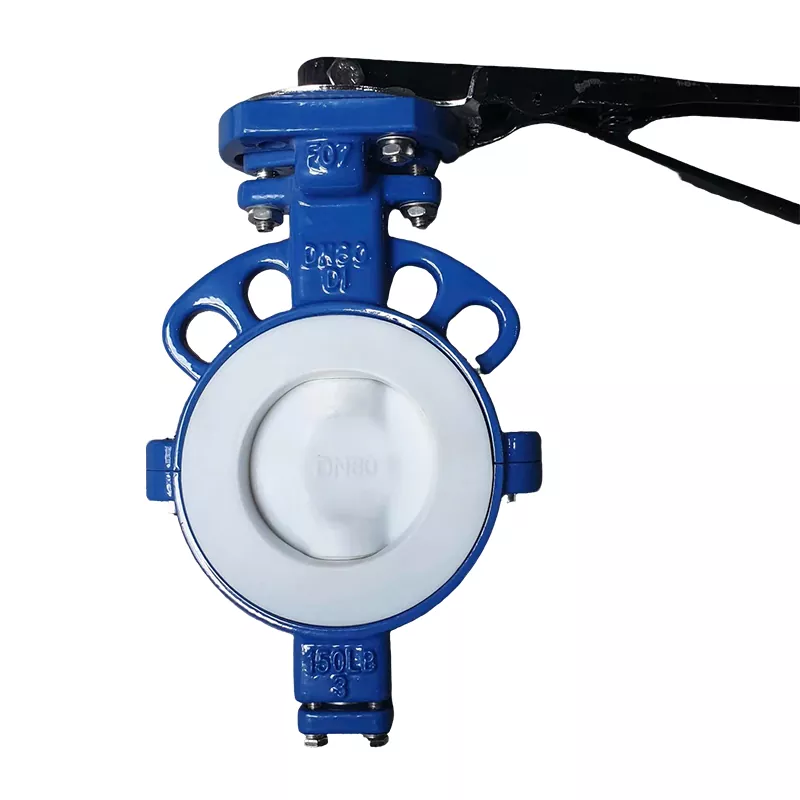

Valvola a farfalla completamente rivestita in PTFE con corpo diviso

La valvola a farfalla con corpo diviso completamente rivestita in PTFE di Zhongguan Valve è una soluzione di controllo dei fluidi di prima qualità e ad alte prestazioni progettata specificamente per gli ambienti industriali più difficili del mondo. Combinando l'innovazione strutturale avanzata con la scienza dei materiali d'élite, questa valvola di punta è dotata di un rivestimento in politetrafluoroetilene (PTFE) ad alta densità di prima qualità che fornisce uno scudo impenetrabile contro la corrosione chimica estrema, l'usura abrasiva e l'instabilità termica.

Protezione completa dalla corrosione senza compromessi

Il corpo della valvola internamente ed esternamente, insieme al nucleo del disco, è completamente incapsulato con politetrafluoroetilene (PTFE) per impieghi gravosi. Ciò crea una barriera impenetrabile e non reattiva contro acidi forti, alcali concentrati, cloro e solventi organici altamente reattivi. Il coefficiente di attrito estremamente basso del PTFE riduce al minimo i requisiti di coppia operativa, previene l'accumulo di fluidi e riduce l'erosione abrasiva delle particelle sospese.

Il vantaggio ingegneristico del design split-body

La valvola è dotata di un esclusivo corpo valvola diviso superiore/inferiore o sinistro/destro staccabile, fissato saldamente da bulloni flangiati ad alta resistenza.

• Manutenzione in linea senza smontaggio: questa struttura di tipo diviso consente ai team di manutenzione di ispezionare, riparare o sostituire i componenti interni soggetti a usura (come la sede della valvola in PTFE e il disco incapsulato) senza smontare completamente il sistema di tubazioni strutturali. Allentare semplicemente i bulloni di collegamento del corpo per separare il corpo della valvola.

• Tempi di inattività e costi di manodopera ridotti al minimo: semplifica la manutenzione in spazi ristretti, riduce i costi di manodopera e migliora significativamente l'efficienza operativa del sistema.

• Retrofitting senza soluzione di continuità delle tubazioni: la configurazione divisa semplifica l'aggiunta o la sostituzione di valvole nell'infrastruttura delle tubazioni esistente durante le ristrutturazioni di ingegneria tecnica.




Specifiche tecniche e standard dei materiali

Parametro	Dettagli delle specifiche
Marchio/Produttore	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Gamma di diametri nominali	Da DN40 a DN1600 (modelli personalizzati maggiorati fino a DN2400 disponibili su richiesta)
Valutazione della pressione	PN6 / PN10 / PN16 / Classe 150
Progettazione del corpo	Corpo diviso in due pezzi (allineamento diviso superiore/inferiore o sinistro/destro)
Materiale della fodera e del sedile	PTFE vergine premium/PFA/FEP per alte temperature
Materiale del corpo base	Ferro duttile (GGG40/50), acciaio al carbonio (WCB), acciaio inossidabile (CF8, CF8M)
Configurazione del disco	Disco completamente incapsulato in PTFE/PFA, SS316, Hastelloy, nucleo in acciaio duplex
Norma di connessione	Wafer, capocorda, sezione a U, estremità flangiate (pienamente compatibile con ASME, DIN, JIS, BS)
Compatibilità dell'attuatore	Leva anglo manuale, riduttore a vite senza fine, attuatore pneumatico, attuatore elettrico

Campi di applicazione target

Le nostre valvole a farfalla a corpo diviso, completamente rivestite in PTFE, fungono da componenti critici per la sicurezza per una strozzatura precisa e un isolamento assoluto in diverse linee di lavorazione pericolose e ad elevata purezza:

• Lavorazioni chimiche e petrolchimiche: gestione affidabile di acido solforico concentrato, acido cloridrico, soda caustica e reagenti chimici altamente volatili garantendo al tempo stesso l'assoluta sicurezza del processo.

• Produzione farmaceutica e biotecnologica: design delle superfici conformi, inerti e non contaminanti che mantengono condizioni sterili e resistono in modo sicuro ai trattamenti chimici aggressivi Clean-In-Place (CIP) e Sterilize-In-Place (SIP).

• Produzione di alimenti e bevande: componenti di rivestimento in PTFE non tossici e insapore che prevengono la contaminazione dei lotti e sono conformi a rigorosi standard sanitari.

• Trattamento e desalinizzazione delle acque industriali: controllo altamente stabile sui flussi di acqua acida o alcalina, linee di dosaggio chimico e reti di recupero dell'acqua salmastra ad alta salinità.




Servizi OEM/ODM personalizzati e conformità alla qualità

Noi di Zhongguan Valve comprendiamo che condizioni di lavoro uniche richiedono soluzioni su misura. Forniamo servizi di personalizzazione OEM e ODM completi e professionali per soddisfare specifiche tecniche mirate:

• Configurazione del materiale: opzioni personalizzate per nuclei di dischi in leghe speciali (come Hastelloy o Monel per lavorazioni chimiche d'élite) o rivestimenti personalizzati in PFA ultrapuro per fluidi di grado semiconduttore.

• Corrispondenza di dimensioni e attuazione: configurazioni personalizzate della flangia superiore secondo ISO 5211 per un'integrazione diretta e senza soluzione di continuità con gli attuatori pneumatici o elettrici automatizzati esistenti.

• Etichettatura e marchio privati: targhette incise al laser, rivestimenti con colori personalizzati e marchio di fusione proprietario su misura per i distributori internazionali di valvole.

Rigorosa garanzia di qualità

Ogni singola valvola completamente rivestita viene sottoposta a severi controlli di produzione prima di lasciare la fabbrica. Ciò include un test della scintilla ad alta tensione per garantire l'assenza di microporosità o fori di spillo nello strato di rivestimento in PTFE, seguito da un test idrostatico standard sulla pressione del guscio e della sede. I nostri processi di produzione sono completamente certificati secondo la norma ISO 9001, la direttiva CE e gli standard API, offrendo ai responsabili degli approvvigionamenti internazionali una completa affidabilità sul campo.

Imballaggio per l'esportazione, spedizione e logistica post-vendita

Imballaggio protettivo standard per l'esportazione

Per prevenire eventuali danni da trasporto, graffi da attrito o contaminazione del rivestimento interno in PTFE, tutte le valvole sono dotate di cappucci terminali protettivi in ​​plastica, avvolte sotto vuoto e ancorate saldamente all'interno di casse di legno resistenti alla fumigazione, certificate IPPC, idonee alla navigazione. La vicinanza ai principali porti marittimi (Ningbo e Shanghai) garantisce un transito marittimo rapido e prevedibile attraverso tutti i canali di trasporto marittimo, aereo e ferroviario.

Supporto post-vendita completo

• Garanzia di 18 mesi: supporto di qualità totale che copre tutti i componenti meccanici e di tenuta in normali condizioni operative dalla data di spedizione.

• Risposta tecnica 24 ore su 24, 7 giorni su 7: il nostro team di applicazioni professionali risponde entro 24 ore per assistere i clienti internazionali con linee guida per l'installazione, calcoli della coppia e calibrazione automatizzata dell'attuatore.

• Disponibilità dei ricambi durante il ciclo di vita: le guarnizioni di ricambio originali, le sedi in PTFE e gli steli vengono mantenuti permanentemente in inventario per garantire una rapida spedizione globale e ridurre al minimo le interruzioni operative dei clienti.
