Valvole a saracinescasono componenti di controllo del flusso ampiamente utilizzati nei sistemi di tubazioni industriali dove sono richieste una chiusura affidabile, una perdita di pressione minima e una lunga durata. Questo articolo spiega come funzionano le valvole a saracinesca, come la loro progettazione strutturale influisce sulle prestazioni e come i parametri tecnici influenzano le decisioni di selezione. Risponde inoltre alle domande comuni sollevate da ingegneri e professionisti del procurement, fornendo un riferimento pratico e strutturato in linea con l'utilizzo industriale e il comportamento di ricerca nel mondo reale.
Una valvola a saracinesca è una valvola a movimento lineare progettata principalmente per il servizio on/off piuttosto che per la regolazione del flusso. Il meccanismo principale è costituito da una saracinesca piatta o a forma di cuneo che si muove verticalmente tra due sedi della valvola. Quando è completamente aperta, la saracinesca viene completamente ritirata dal percorso del flusso, consentendo il passaggio del fluido con una resistenza minima. Quando è chiuso, il cancello scende per formare una tenuta ermetica contro le sedi, arrestando efficacemente il flusso.
Questo principio di progettazione rende le valvole a saracinesca particolarmente adatte per applicazioni che richiedono un flusso a passaggio totale e un funzionamento poco frequente. A differenza delle valvole di strozzamento, le valvole a saracinesca riducono al minimo la turbolenza e l'erosione quando sono completamente aperte, il che contribuisce a prolungare la durata del sistema e a ridurre le perdite di energia.

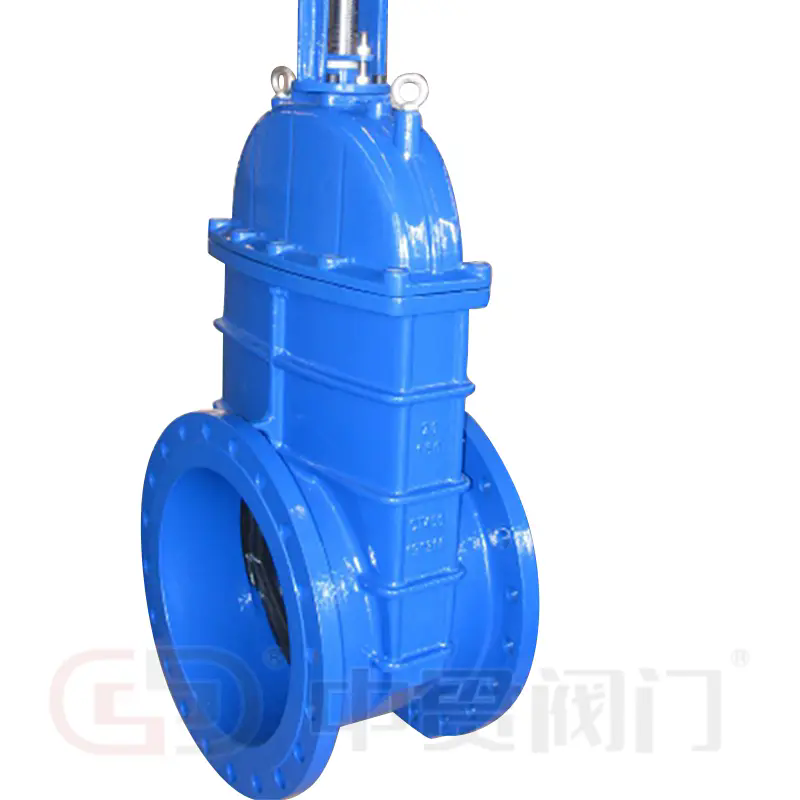

Da un punto di vista strutturale, le configurazioni comuni delle valvole a saracinesca includono design con stelo ascendente e con stelo non ascendente. Le valvole a saracinesca con stelo ascendente forniscono una conferma visiva della posizione della valvola, mentre i design con stelo non ascendente sono preferiti nelle installazioni con gioco verticale limitato. Internamente, le valvole a saracinesca possono utilizzare cunei solidi, cunei flessibili o saracinesche a scorrimento parallelo, ciascuna selezionata in base alla pressione, alla temperatura e alle caratteristiche del fluido.
Comprendere i parametri tecnici è essenziale per valutare l'idoneità della valvola a saracinesca in un determinato sistema. Questi parametri influenzano direttamente l'affidabilità della tenuta, la sicurezza operativa e la durata a lungo termine.
| Parametro | Descrizione | Significato industriale |
|---|---|---|
| Diametro nominale (DN) | Dimensione del passaggio interno della valvola | Garantisce la compatibilità con le dimensioni della tubazione e i requisiti di flusso |
| Valutazione della pressione (PN/Classe) | Pressione di esercizio massima consentita | Determina il funzionamento sicuro in condizioni di pressione del sistema |
| Materiale del corpo | Comunemente ghisa, acciaio al carbonio, acciaio inossidabile, acciaio legato | Definisce la resistenza alla corrosione, la robustezza e la tolleranza alla temperatura |
| Materiale del sedile | Design metallo su metallo o con sede morbida | Influisce sulle prestazioni di tenuta e sulla resistenza all'usura |
| Temperatura operativa | Temperature minime e massime consentite | Garantisce l'integrità della valvola in sistemi ad alta temperatura o criogenici |
| Termina connessione | Flangiati, filettati, saldati | Incide sul metodo di installazione e sull'accessibilità per la manutenzione |
Il preciso allineamento di questi parametri con le condizioni di progettazione del sistema riduce il rischio di guasti e ottimizza i costi del ciclo di vita. Negli ambienti ad alta pressione o temperatura elevata, la selezione dei materiali e la progettazione della sede diventano particolarmente critici.
Le valvole a saracinesca sono utilizzate in un'ampia gamma di settori grazie alla loro struttura semplice e alla capacità di chiusura affidabile. Nei sistemi di trattamento dell'acqua e di approvvigionamento municipale, le valvole a saracinesca sono comunemente installate nelle linee di distribuzione principali dove sono richieste la piena capacità di flusso e una bassa perdita di carico.
Nel settore del petrolio e del gas, le valvole a saracinesca vengono applicate nelle operazioni upstream, midstream e downstream. La loro capacità di gestire pressioni e temperature elevate li rende adatti per oleodotti, unità di raffinazione e impianti di stoccaggio. Standard industriali come API e ASME spesso ne regolano la progettazione e i test in questi ambienti.
Gli impianti di produzione di energia si affidano a valvole a saracinesca nei sistemi di acqua di alimentazione delle caldaie, nelle linee del vapore e nei circuiti di raffreddamento. In questo caso, le valvole a saracinesca con sede metallica sono preferite per la loro capacità di resistere ai cicli termici e ai mezzi abrasivi. Gli impianti di lavorazione chimica utilizzano anche valvole a saracinesca laddove sono richieste compatibilità chimica e tenuta stagna.
In questi settori, il requisito costante è l’isolamento affidabile piuttosto che la modulazione del flusso, rafforzando l’importanza del corretto posizionamento della valvola e delle pratiche operative.
La scelta di una valvola a saracinesca inizia con una chiara comprensione delle condizioni operative, tra cui pressione, temperatura, tipo di fluido e frequenza di attuazione. Una specifica eccessiva aumenta i costi senza alcun beneficio aggiuntivo, mentre una specifica insufficiente introduce rischi operativi.
Le pratiche di manutenzione si concentrano sull'ispezione periodica delle filettature dello stelo, dell'integrità della baderna e delle condizioni della sede. Poiché le valvole a saracinesca non sono progettate per la strozzatura, è necessario evitare l'apertura parziale durante il servizio per evitare vibrazioni e danni alla sede.
La valutazione delle prestazioni spesso include prove idrostatiche, prove di tenuta della sede e ispezioni dimensionali durante la messa in servizio. Nel corso della vita utile, il monitoraggio dei requisiti di coppia e delle prestazioni di tenuta fornisce un'indicazione tempestiva di usura o disallineamento.
D: In cosa differisce una valvola a saracinesca da una valvola a sfera nel controllo del flusso?
R: Una valvola a saracinesca utilizza un movimento lineare per sollevare o abbassare una saracinesca, fornendo un flusso a passaggio totale quando è aperta e una perdita di pressione minima. Una valvola a sfera utilizza il movimento rotatorio ed è più adatta per un funzionamento rapido, ma può introdurre una maggiore resistenza al flusso a seconda del design.
D: Come dovrebbe essere installata una valvola a saracinesca per garantire affidabilità a lungo termine?
R: Le valvole a saracinesca devono essere installate completamente aperte o completamente chiuse durante il funzionamento del sistema, allineate con la linea centrale della tubazione e supportate per evitare sollecitazioni esterne. Il corretto orientamento dello stelo e il rispetto delle specifiche di coppia sono essenziali.
D: Con quale frequenza è necessario effettuare la manutenzione delle valvole a saracinesca negli impianti industriali?
R: La frequenza della manutenzione dipende dalle condizioni operative, ma si consiglia un'ispezione periodica, soprattutto in ambienti ad alta temperatura o corrosivi. Il ciclo di routine aiuta a prevenire il grippaggio dello stelo e il degrado dell'imballaggio.
Le valvole a saracinesca rimangono un componente fondamentale nel controllo dei fluidi industriali grazie alla loro semplicità strutturale, alla capacità di flusso totale e alle prestazioni di chiusura affidabili. Quando i parametri tecnici, le condizioni applicative e le pratiche di manutenzione sono adeguatamente allineati, le valvole a saracinesca garantiscono una lunga durata e un funzionamento prevedibile.
Con l'evolversi degli standard di produzione e l'avanzamento delle tecnologie dei materiali, le valvole a saracinesca continuano ad adattarsi ad ambienti operativi sempre più esigenti.Valvola Zhongguansi concentra sulla fornitura di soluzioni di valvole a saracinesca progettate per soddisfare gli standard internazionali soddisfacendo al tempo stesso i requisiti pratici del settore.
Per ulteriori dettagli tecnici, guida all'applicazione o supporto specifico per il progetto,contattaciper discutere come i prodotti Zhongguan Valve possono essere integrati nel vostro sistema di condutture con sicurezza ed efficienza.
