Nei moderni sistemi industriali, efficienza, sicurezza e automazione non sono più un optional: sono essenziali. Una componente che gioca un ruolo fondamentale nel raggiungimento di questi obiettivi è ilValvola a farfalla ad azionamento pneumatico. Ampiamente utilizzato nel trattamento delle acque, nella lavorazione chimica, nella produzione di energia, nel settore alimentare e delle bevande e nei sistemi HVAC, questo tipo di valvola combina un design meccanico semplice con un'automazione pneumatica affidabile. La sua risposta rapida, la struttura compatta e i bassi requisiti di manutenzione lo rendono la scelta preferita sia per le applicazioni di controllo on-off che di strozzamento.
Questo articolo fornisce una panoramica professionale e approfondita diValvola a farfalla ad azionamento pneumatico, incluso come funziona, vantaggi chiave, parametri tecnici, indicazioni per la selezione e domande comuni che gli acquirenti pongono prima di prendere una decisione.

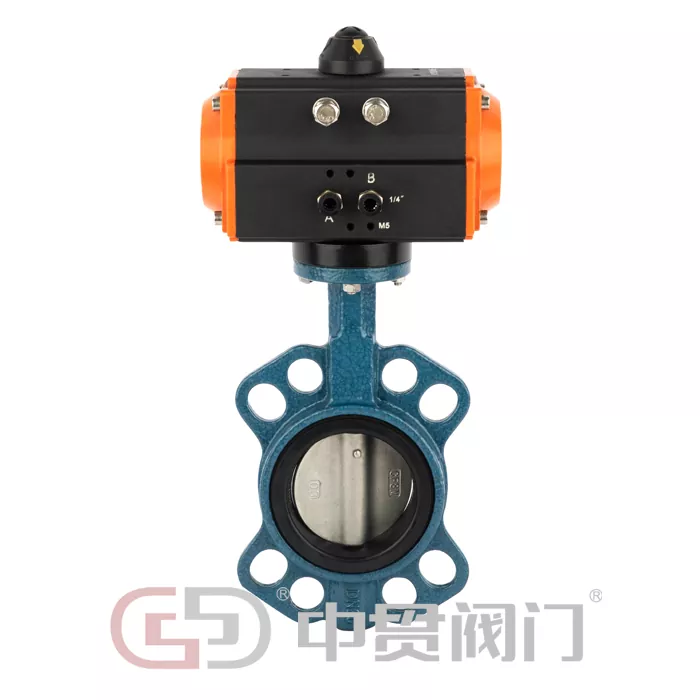

A Valvola a farfalla ad azionamento pneumaticoè costituito da due parti principali: un corpo valvola a farfalla e un attuatore pneumatico. Il corpo della valvola contiene un disco montato su un albero rotante. Quando l'aria compressa viene fornita all'attuatore, converte la pressione dell'aria in movimento meccanico, ruotando il disco di 90 gradi per aprire o chiudere la valvola.
Posizione aperta: Il disco si allinea con la direzione del flusso, consentendo il passaggio del fluido con una resistenza minima.
Posizione chiusa: Il disco ruota perpendicolarmente al flusso, creando una tenuta ermetica contro la sede della valvola.
A seconda dei requisiti di sistema, l'attuatore può essere configurato comedoppio effetto(aria per aprire e chiudere) oa semplice effetto/ritorno a molla(aria per aprire, molla per chiudere o viceversa), garantendo la sicurezza in caso di interruzione dell'alimentazione dell'aria.
Le valvole manuali richiedono l'intervento umano, il che limita la velocità, la precisione e l'integrazione con i sistemi automatizzati. UNValvola a farfalla ad azionamento pneumaticooffre diversi vantaggi evidenti:
Tempi di risposta rapidiper il controllo automatizzato del processo
Costi di manodopera ridottied errore umano
Sicurezza migliorata, soprattutto in ambienti pericolosi o ad alta temperatura
Integrazione semplicecon PLC, DCS e sistemi di controllo remoto
Per le strutture che intendono passare a linee di produzione automatizzate o semiautomatiche, l'attuazione pneumatica è spesso la soluzione più conveniente.
NostroValvola a farfalla ad azionamento pneumaticoè progettato pensando alla durabilità, alla precisione e agli standard internazionali. Ogni unità viene testata per garantire prestazioni affidabili in condizioni operative impegnative.
Struttura compatta e leggera
Base di montaggio ISO 5211 per una facile installazione dell'attuatore
Basso fabbisogno di coppia, con conseguente riduzione delle dimensioni dell'attuatore e del consumo d'aria
Eccellenti prestazioni di tenuta con sedi delle valvole sostituibili
Adatto sia per fluidi liquidi che gassosi
Di seguito è riportata una tabella semplificata dei parametri tecnici per aiutare ingegneri e acquirenti a comprendere rapidamente le capacità del prodotto.
| Parametro | Specifica |
|---|---|
| Gamma di dimensioni della valvola | DN50 – DN600 |
| Valutazione della pressione | Pn10/lim16 |
| Materiale del corpo | Ferro duttile, acciaio al carbonio, acciaio inossidabile |
| Materiale del disco | Acciaio inossidabile, ferro duttile (rivestito) |
| Materiale del sedile | EPDM, NBR, PTFE |
| Tipo di attuatore | Doppio effetto/Semplice effetto (ritorno a molla) |
| Pressione operativa | 0,4 – 0,7MPa |
| Temperatura operativa | Da -20°C a +180°C |
| Norma di connessione | Wafer / Capocorda / Flangiato |
| Modalità di controllo | On-Off / Modulante (con Posizionatore) |
Questa configurazione consenteValvola a farfalla ad azionamento pneumaticoper adattarsi a vari ambienti industriali mantenendo prestazioni stabili e ripetibili.
Grazie alla loro versatilità,Valvole a farfalla ad azionamento pneumaticosono ampiamente applicati in più settori:
Trattamento delle acque e delle acque reflueper l'isolamento e la regolazione del flusso
Impianti chimici e petrolchimicimaneggiare mezzi corrosivi o pericolosi
Lavorazione di alimenti e bevandedove sono richiesti igiene e rapidità di funzionamento
Sistemi HVACper il controllo dell'acqua calda e refrigerata
Centrali elettricheper acqua di raffreddamento e sistemi ausiliari
Il loro design semplice le rende adatte anche per tubazioni di grande diametro dove altri tipi di valvole potrebbero essere troppo ingombranti o costosi.
Scegliere il correttoValvola a farfalla ad azionamento pneumaticorichiede la valutazione di diversi fattori chiave:
Tipo di supporto: Acqua, gas, olio o sostanze chimiche corrosive
Intervallo di temperatura e pressione: Abbinare di conseguenza i materiali del sedile e della carrozzeria
Dimensioni della valvola e tipo di connessione: Installazione wafer, capocorda o flangiata
Requisito di controllo: Controllo on-off o regolazione modulante del flusso
Funzione di sicurezza: Determina se è necessario il ritorno a molla
Abbinando questi parametri ai requisiti del vostro sistema, potete garantire affidabilità a lungo termine e prestazioni ottimali.
Uno dei maggiori vantaggi di aValvola a farfalla ad azionamento pneumaticoè la sua bassa richiesta di manutenzione. L'ispezione di routine generalmente include:
Controllo della pressione di alimentazione dell'aria e della qualità dell'aria
Ispezione delle guarnizioni e delle sedi per usura
Verifica della risposta dell'attuatore e della precisione della corsa
Garantire che i bulloni di montaggio rimangano sicuri
Con una corretta installazione e controlli periodici, la durata della valvola può essere notevolmente prolungata.
D: A cosa serve una valvola a farfalla ad azionamento pneumatico?
R: Una valvola a farfalla ad azionamento pneumatico viene utilizzata per controllare o isolare il flusso di liquidi e gas in tubazioni industriali automatizzate, offrendo una risposta rapida e una tenuta affidabile.
D: In cosa differisce una valvola a farfalla ad azionamento pneumatico da una valvola a farfalla elettrica?
R: Una valvola a farfalla ad azionamento pneumatico utilizza aria compressa per il funzionamento, garantendo un'attuazione più rapida e una migliore idoneità agli ambienti pericolosi, mentre le valvole elettriche fanno affidamento su motori ed energia elettrica.
D: Una valvola a farfalla ad azionamento pneumatico è in grado di gestire fluidi corrosivi?
R: Sì, selezionando i materiali appropriati per corpo, disco e sede, come acciaio inossidabile e PTFE, una valvola a farfalla ad azionamento pneumatico può gestire in sicurezza i fluidi corrosivi.
D: Una valvola a farfalla ad azionamento pneumatico è adatta alla regolazione del flusso?
R: Sì, se dotata di un posizionatore, una valvola a farfalla ad azionamento pneumatico può eseguire un controllo modulante accurato oltre al semplice funzionamento on-off.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.è specializzata nella progettazione e produzione di valvole industriali di alta qualità, tra cui laValvola a farfalla ad azionamento pneumatico. Con un rigoroso controllo di qualità, processi di produzione avanzati e una forte attenzione alle esigenze dei clienti, forniamo soluzioni di valvole affidabili per le industrie globali.
Per specifiche dettagliate, soluzioni personalizzate o supporto tecnico, non esitate a contattarcicontattoZhejiang Zhongguan Valve Manufacture Co., Ltd.Il nostro team esperto è pronto ad aiutarvi a selezionare la valvola giusta per la vostra applicazione e a garantire un successo operativo a lungo termine.
-
