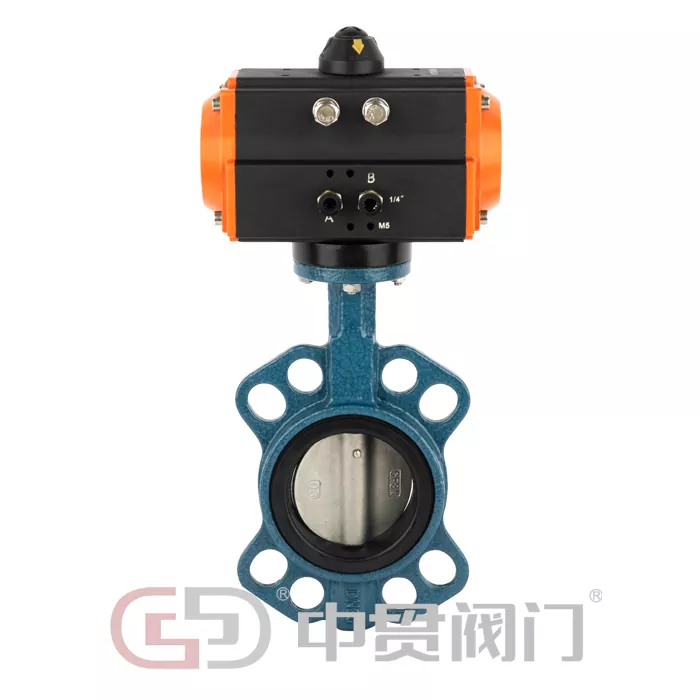

Valvola a farfalla ad azionamento pneumatico

La valvola a farfalla ad azionamento pneumatico è una valvola a farfalla alimentata ad aria compressa. Il suo nucleo è costituito da un attuatore pneumatico e dal corpo valvola. L'attuatore pneumatico fa ruotare la piastra della valvola di 90°, ottenendo così le funzioni di interruzione o regolazione del flusso dei fluidi nella tubazione. La valvola a farfalla offre una risposta più rapida e un funzionamento più semplice. Può essere utilizzato con un posizionatore per un controllo preciso ed è ampiamente utilizzato in vari sistemi di tubazioni industriali e comunali, adattandosi alle diverse esigenze di trasmissione dei media.

Essendo uno dei prodotti principali di Zhongguan Valve, la nostra valvola a farfalla ad azionamento pneumatico continua la tradizione di alta qualità dei nostri prodotti con valvole a farfalla. Dall'approvvigionamento delle materie prime alla produzione e lavorazione, fino al test del prodotto finito, ogni passaggio aderisce rigorosamente agli standard del settore per garantire un funzionamento stabile a lungo termine e soddisfare le effettive condizioni operative dei diversi clienti.

Caratteristiche

La struttura principale della valvola a farfalla ad azionamento pneumatico è costituita da tre componenti principali che lavorano insieme per garantire un funzionamento stabile della valvola. La struttura specifica è la seguente:

• Attuatore pneumatico: essendo il nucleo di potenza della valvola, è disponibile nei tipi a semplice e doppio effetto. Realizzato in lega di alluminio, è leggero, ad alta resistenza e fornisce una coppia di uscita stabile. Può essere selezionato in modo flessibile in base al diametro della valvola e alle condizioni operative, garantendo una rotazione regolare della piastra della valvola e un funzionamento affidabile.
• Corpo valvola a farfalla: il corpo valvola è realizzato in ghisa, acciaio fuso o acciaio inossidabile, ecc. Il canale di flusso è progettato per essere snello e la parete interna è liscia, il che può ridurre efficacemente la resistenza al fluido e ridurre il consumo energetico del sistema; la piastra della valvola adotta una struttura circolare e si adatta perfettamente alla sede della valvola per garantire prestazioni di tenuta e prevenire perdite di fluido.
• Accessori di controllo: posizionatori di valvole, finecorsa, elettrovalvole e altri accessori possono essere equipaggiati in base alle esigenze del cliente. I posizionatori possono ottenere una regolazione precisa dell'apertura della valvola, gli interruttori di finecorsa possono fornire feedback in tempo reale sullo stato operativo della valvola e le elettrovalvole vengono utilizzate per controllare l'azione degli attuatori per ottenere un controllo automatizzato.

I. Caratteristiche di guida e controllo

Metodo di azionamento flessibile: utilizza attuatori pneumatici a semplice o doppio effetto, selezionabili in base alle condizioni operative. Gli attuatori a semplice effetto si ripristinano automaticamente tramite la forza della molla in caso di interruzione dell'alimentazione d'aria, garantendo la sicurezza del sistema.

Controllo preciso e conveniente: può essere dotato di un posizionatore intelligente, che riceve segnali di corrente da 4-20 mA per ottenere una regolazione continua dell'apertura dallo 0% al 100%, con una precisione di controllo che raggiunge ±0,5%-±1%, adatto per scenari di controllo del flusso ad alta precisione.

Velocità di risposta rapida: il tempo di commutazione della valvola è di soli 3-10 secondi. Per gli scenari di arresto di emergenza, è possibile personalizzare un modello completamente chiuso entro 1 secondo, di gran lunga superiore alle valvole elettriche tradizionali, adatto a condizioni operative che richiedono una risposta rapida.

II. Caratteristiche di tenuta e durata

Prestazioni di tenuta affidabili: le guarnizioni morbide o le guarnizioni metalliche possono essere selezionate in base alle caratteristiche del mezzo. Le tenute morbide possono raggiungere perdite pari a ANSI Classe VI, mentre le tenute metalliche possono raggiungere ANSI Classe IV, prevenendo efficacemente le perdite dei fluidi.

Elevata durata: il corpo della valvola è realizzato con materiali di alta qualità e la superficie della piastra della valvola può essere rivestita con lega dura o rivestimento ceramico secondo necessità, rendendola resistente all'usura e alla corrosione. Le guarnizioni sono realizzate con materiali di alta qualità, garantendo una lunga durata e riducendo i costi di manutenzione successivi.

Struttura compatta: di piccole dimensioni e leggera, pesa solo da 1/3 a 1/5 di una valvola a saracinesca dello stesso diametro, richiede meno spazio di installazione, è facile da installare e consente di risparmiare tempi e costi di installazione.

III. Altre caratteristiche principali

Bassa resistenza al flusso e basso consumo energetico: il coefficiente di resistenza al flusso nello stato completamente aperto è ≤0,5, molto inferiore a quello delle valvole a saracinesca e delle valvole a globo, riducendo efficacemente il consumo energetico di pompe, ventilatori e altre apparecchiature elettriche, adatte per applicazioni ad alta portata.

Ampia compatibilità: adattabile a vari mezzi come acqua, vapore, olio e soluzioni acide/alcaline, coprendo diverse condizioni operative come bassa temperatura, alta temperatura e alta pressione, soddisfacendo le esigenze di molteplici settori.

Funzionamento semplice: supporta sia il funzionamento manuale (maniglia, ingranaggio a vite senza fine) che pneumatico. Il funzionamento manuale può essere utilizzato in caso di emergenza quando la fornitura d'aria viene interrotta, garantendo il normale funzionamento del sistema.

Domande frequenti

1. Qual è la pressione di alimentazione dell'aria richiesta per una valvola a farfalla ad azionamento pneumatico?

La pressione di alimentazione dell'aria standard è 0,4-0,6 MPa. Questo può essere regolato in modo appropriato in base al modello dell'attuatore e al diametro della valvola. Si prega di consultare il nostro team di vendita per consigli specifici in base alle condizioni operative.

2. Come scegliere tra valvole a farfalla ad azionamento pneumatico con tenuta morbida e con tenuta metallica?

I tipi con tenuta morbida (gomma, PTFE) sono adatti per fluidi puliti a bassa pressione, temperatura normale (come acqua di rubinetto, fluidi per uso alimentare), offrendo un'elevata resistenza alle perdite, raggiungendo potenzialmente perdite pari a zero. I tipi con tenuta su metallo sono adatti per mezzi ad alta temperatura, alta pressione, contenenti particolato o corrosivi (come vapore, materie prime chimiche), offrendo una maggiore resistenza alla temperatura e alla pressione. I clienti possono scegliere in base alle caratteristiche del supporto e ai requisiti operativi.

3. Potete personalizzare i modelli di grande diametro delle vostre valvole a farfalla ad azionamento pneumatico?

SÌ. Il nostro diametro di produzione standard è DN40-DN1600. Per valvole a farfalla ad azionamento pneumatico di diametro maggiore, contattare il nostro team di vendita. Personalizzeremo la produzione in base alle vostre esigenze, garantendo che il prodotto soddisfi i requisiti operativi.

4. Qual è il periodo di garanzia del prodotto?

La nostra valvola a farfalla ad azionamento pneumatico ha una garanzia di un anno. Durante il periodo di garanzia, forniremo servizi di riparazione o sostituzione gratuiti per eventuali problemi di qualità non causati da errori umani. Forniamo anche supporto di manutenzione post-vendita a lungo termine.

5. Come installare e manutenere una valvola a farfalla ad azionamento pneumatico?

Prima dell'installazione, verificare che tutti i componenti della valvola siano completi e del modello corretto e che non siano presenti corpi estranei all'interno del corpo valvola. Durante l'installazione, assicurarsi che la valvola sia allineata con la tubazione, che il collegamento della flangia sia sicuro ed evitare di bruciare le guarnizioni durante la saldatura. Per la manutenzione quotidiana, mantenere la valvola pulita, controllare regolarmente l'usura delle guarnizioni, sostituire tempestivamente le parti usurate e lubrificare regolarmente le parti di trasmissione per garantire un funzionamento regolare della valvola. Verranno fornite istruzioni dettagliate per l'installazione e la manutenzione.
