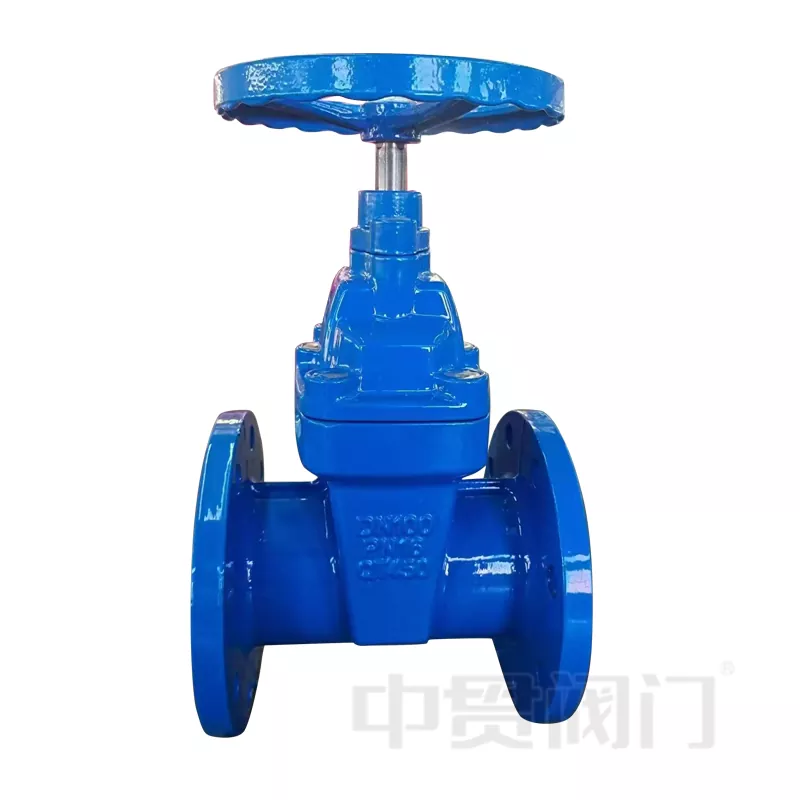

Valvola a saracinesca con tenuta in ottone JIS 5k o 10k

In qualità di fornitore cinese, la valvola a saracinesca con tenuta in ottone JIS 5k o 10k di Zhongguan Valve è una valvola a saracinesca fabbricata rigorosamente secondo gli standard industriali giapponesi ed è ampiamente utilizzata nel mercato del sud-est asiatico. Questo prodotto è conforme a JIS B2032 (standard sulle valvole a saracinesca) e JIS B2071/JIS B2220 (standard sulle estremità delle flange) ed è utilizzato principalmente nei sistemi di tubazioni per fluidi comuni come acqua, vapore e olio.

Descrizione dettagliata

Standard e valutazione della pressione

Questa valvola a saracinesca con tenuta in ottone JIS 5k o 10k è prodotta per soddisfare i comuni requisiti delle tubazioni JIS ed è facile da abbinare ai sistemi standard giapponesi esistenti.

Norma di progettazione:

JIS B2032 (Valvola a saracinesca)

Norma della flangia:

JIS B2220

Classe di pressione:

JIS 5K – adatto per sistemi a bassa pressione

JIS 10K – circa PN16 (1,6 MPa)

Intervallo di dimensioni nominali:

DN15 – DN600

1/2"-24"

(La gamma di dimensioni effettive dipende dalla capacità di produzione)

Parametri tecnici

Parametri tecnici - Valvola a saracinesca con tenuta in ottone JIS 5K / 10K

Descrizione della struttura e dei materiali

La valvola a saracinesca con tenuta in ottone JIS 5k o 10k adotta una struttura classica e affidabile, concentrandosi sulla durata e sulla stabilità della tenuta.

• Corpo valvola e coperchio

Materiale: ottone o bronzo (rame fuso)

Buona resistenza alla corrosione

Adatto per fluidi non corrosivi come acqua e vapore

Ampiamente utilizzato negli impianti edili e industriali

Superficie di tenuta metallica in lega di rame

Superficie opzionale nichelata o cromata per migliorare la resistenza all'usura

Disponibile opzione tenuta morbida (PTFE) per condizioni di lavoro speciali

• Connessione e funzionamento

Connessione flangiata, pienamente compatibile con le tubazioni standard JIS

Funzionamento standard: volantino

Opzionali: Riduttore (per grandi taglie), Attuatore elettrico (a richiesta automazione)

Vantaggi del prodotto

Design con guarnizione in metallo in ottone

Migliore resistenza alle alte temperature rispetto alle guarnizioni in gomma

Prestazioni di tenuta stabili durante l'uso a lungo termine

Resistenza al flusso bassoance

Design a passaggio totale

Perdita di carico ridotta, adatta per tubazioni ad alto flusso

Llunga durata

Il materiale in ottone resiste al ridimensionamento e all'ossidazione

Bassa frequenza di manutenzione

Ampia gamma di applicazioni

Sistemi idrici

Condutture del vapore

Petrolio e mezzi industriali generali

(Per fluidi corrosivi si consiglia un trattamento speciale del materiale)

Principio di funzionamento

La valvola funziona ruotando il volantino per spostare lo stelo e la piastra della saracinesca verso l'alto o verso il basso:

Quando è completamente aperto, il passaggio del flusso è diritto e non ostruito

Quando sono chiuse, le superfici di tenuta in lega di rame si adattano perfettamente per evitare perdite

La struttura semplice garantisce un funzionamento stabile e una facile manutenzione

Questo design rende la valvola adatta ad aperture e chiusure frequenti in impianti industriali ed edili.

Applicazioni tipiche

Industria chimica

Impianti farmaceutici Fabbriche di trasformazione alimentare

Sistemi costruttivi

Sistemi HVAC

Approvvigionamento idrico e drenaggio

Sistemi energetici e di riscaldamento

Condutture del vapore del locale caldaia

Stazioni di scambio termico
