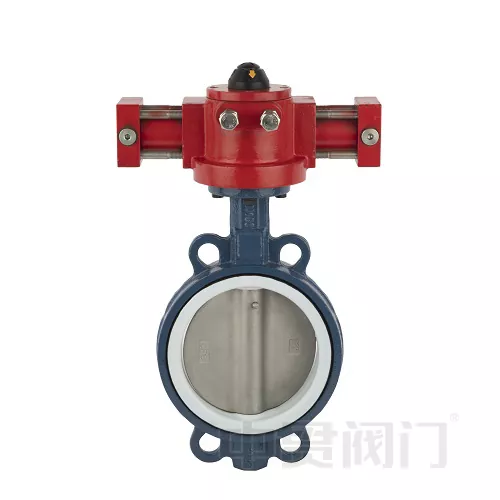

Valvola a farfalla concentrica dell'attuatore idraulico

Le valvole a farfalla concentriche con attuatore idraulico sono caratterizzate da un disco che ruota attorno a un albero centrale per controllare il flusso, mentre gli attuatori idraulici utilizzano la pressione del fluido per spostare la valvola. Questa combinazione consente un controllo preciso e potente del flusso del fluido in varie applicazioni, in particolare dove si desidera l'automazione e sono necessarie coppie più elevate.

I. Principio di funzionamento

I sistemi di controllo dei fluidi industriali regolano il flusso aprendo e chiudendo le valvole a farfalla. La valvola a farfalla idraulica utilizza un sistema di azionamento idraulico per convertire la pressione del fluido in energia meccanica, guidando l'albero della valvola per completare un movimento di rotazione di 90°. Rispetto agli attuatori elettrici/pneumatici, il sistema idraulico fornisce una coppia in uscita più elevata e una migliore resistenza agli urti.

II. Struttura e funzioni principali

Componenti del corpo valvola

Disco: apre e chiude il percorso del flusso ruotando di 90°.

Stelo della valvola: il componente principale della trasmissione che collega l'attuatore al disco.

Sistema di tenuta: la sede della valvola con tenuta morbida in EPDM garantisce zero perdite.

Metodo di connessione: design flangiato/wafer (conforme agli standard ANSI/EN).

Attuatore idraulico

La pressione dell'olio aziona un cilindro del pistone, emettendo una forza lineare → convertendola in coppia rotazionale.

Corsa standard a 90°, tempo di risposta ≤ 3 secondi.

Opzionale a semplice effetto (ritorno a molla) o a doppio effetto (azionamento idraulico bidirezionale).

III. Vantaggi tecnici
