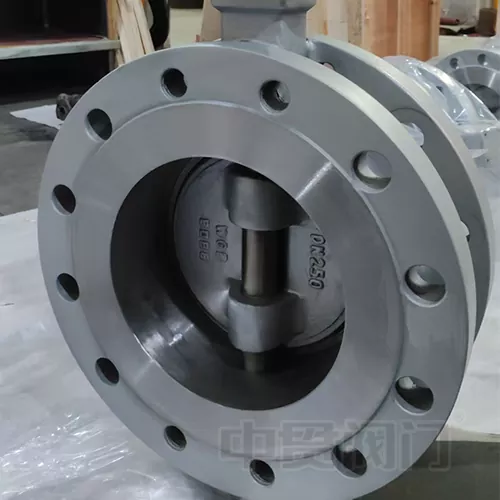

A valvola a farfallaè una pipeline comunemente usata per trasmettere fluidi nelle applicazioni industriali. Ha una vasta gamma di applicazioni, come nella lavorazione chimica, metallurgia, generatori di gas, gas a carbone, gas naturale, gas petrolifera liquefatto e sistemi di aria calda/fredda.
Il principio di lavoro di una valvola a farfalla prevede la regolazione del flusso di terreno fluido attraverso una piastra di farfalla. La piastra farfalla è posizionata verticalmente all'interno della pipeline. È a forma di disco e ruota attorno a un asse all'interno del corpo della valvola. Operando lo stelo della valvola, l'angolo di deflessione della piastra di farfalla può essere regolato per controllare la portata del mezzo fluido.
Esistono molti tipi diversi divalvola a farfallaS, come valvole a farfalla concentrica, valvole a farfalle a offset singolo, valvole a farfalla a doppio offset e valvole a farfalla a tripla offset. La caratteristica di una valvola a farfalla concentrica è che l'asse dello stelo della valvola, il centro della piastra a farfalla circolare e il centro del corpo della valvola sono tutti nello stesso punto. Questo tipo di valvola a farfalla ha una struttura semplice ed è facile da produrre. Tuttavia, il suo svantaggio è che il piatto a farfalla è costantemente in attrito con il sedile della valvola, portando a una rapida usura. La valvola a farfalla a offset singolo affronta questo problema. Separa l'asse dello stelo della valvola dal centro della piastra di farfalla, alleviando la compressione tra la piastra di farfalla e il sedile della valvola. Offsettando il centro dello stelo della valvola dal centro della piastra a farfalla e dal centro del corpo della valvola, otteniamo una valvola a farfalla a doppio offset. Questa struttura riduce efficacemente l'attrito tra la piastra di farfalla e il sedile della valvola, riducendo al minimo l'usura e estendendo in modo significativo la durata di servizio della valvola. Tuttavia, le valvole a farfalla a doppio offset hanno anche svantaggi quando si gestiscono mezzi fluidi ad alta temperatura. Se vengono utilizzati sigilli duri resistenti ad alta temperatura, il mezzo è soggetto a perdite. D'altra parte, se vengono utilizzate guarnizioni morbide, non possono resistere a temperature elevate. Per affrontare questo problema, il triplo offsetvalvola a farfallaè stato sviluppato. Il terzo offset separa l'asse della superficie di sigillatura della piastra di farfalla conica dall'asse del corpo della valvola cilindrica, trasformando la sezione di sigillatura della piastra di farfalla dalla circolare all'ellittica. Ciò cambia la guarnizione posizionale originale in una tenuta di coppia, raggiungendo la tenuta attraverso la pressione di contatto della sede della valvola.
