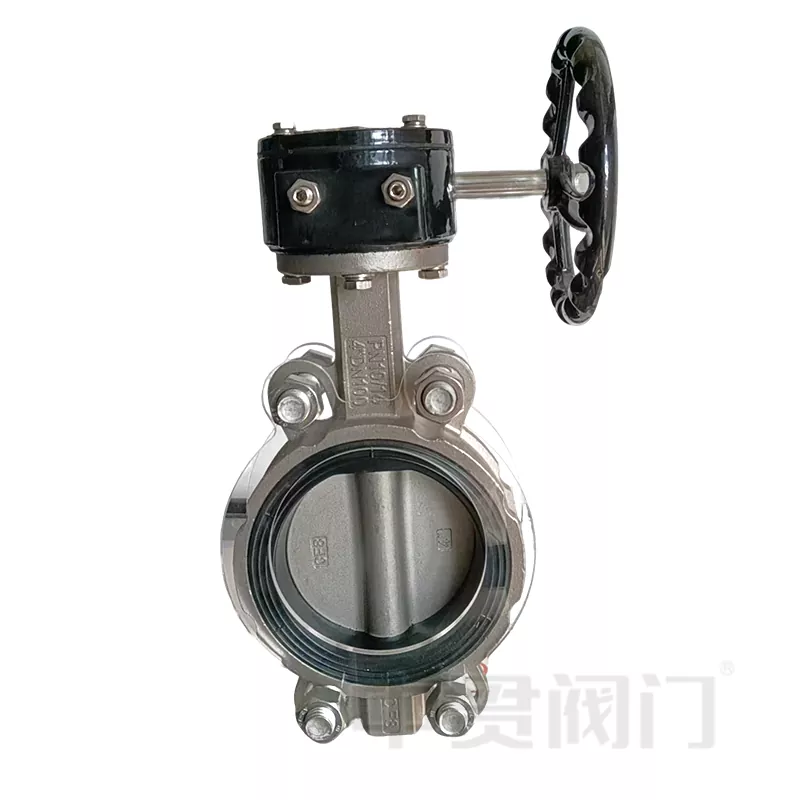

La valvola a farfalla concentrica è un tipo divalvola a farfallacon struttura di progettazione simmetrica e basso costo. L'asse dello stelo della valvola della valvola a farfalla concentrica coincide con la linea centrale del corpo della valvola e la piastra della valvola è a forma di disco e installata perpendicolare all'asse della tubazione. EPDM, FKM, PTFE, NBR sono comunemente usati nella valvola a farfalla.
Principio di lavoro
Il principio operativo della valvola a farfalla concentrica si basa sulla rotazione di 90 °. Quando la piastra della valvola ruota attorno all'asse centrale per essere parallela alla tubazione, la valvola è nello stato aperto; Quando ruota in una posizione verticale, la valvola è chiusa. Il sigillo si basa sulla deformazione elastica del materiale della sede della valvola e si adatta perfettamente alla piastra della valvola.
È stato presentato in:
1.Cost economico: struttura semplice, basso costo di produzione e una soluzione di controllo dei fluidi economiche.
2.lighweight e flessibile: il peso dello stesso calibro è di solito solo un terzo di quello di una valvola di gate, rendendo più convenienti l'installazione e la manutenzione.
3. Giordiatura a bassa pressione: particolarmente adatto per i media dell'acqua o dell'aria a PN16 e al di sotto dei livelli di pressione e condizioni di temperatura normali.
Ma ha una limitazione:
1. Usura delicata: poiché la piastra della valvola e la sede della valvola sono sempre in contatto durante il processo di apertura e chiusura, l'uso a lungo termine può facilmente causare usura sulla superficie di tenuta.
2. Resistenza alla temperatura e alla pressione limitata: i materiali di tenuta morbida (come la gomma) non sono adatti per condizioni ad alta temperatura (> 150 ℃) o ad alta pressione e sono inclini all'invecchiamento e alla deformazione.
3.Non adatto a terreni contenenti particelle: le particelle solide possono graffiare la sede della valvola e influenzare l'effetto di tenuta.
Quindi, concentricovalvole a farfallasono comunemente usati nel mezzo d'acqua o in un po 'di acido e alcali, la pressione all'interno di PN 16. Se esiti a posti a sedere, puoi contattarci con medio e temperatura. Il nostro team tecnologico selezionerà un materiale adatto per il tuo progetto.
