In che modo una valvola a farfalla con stelo prolungato migliora il controllo del flusso nelle tubazioni industriali?

Riepilogo dell'articolo

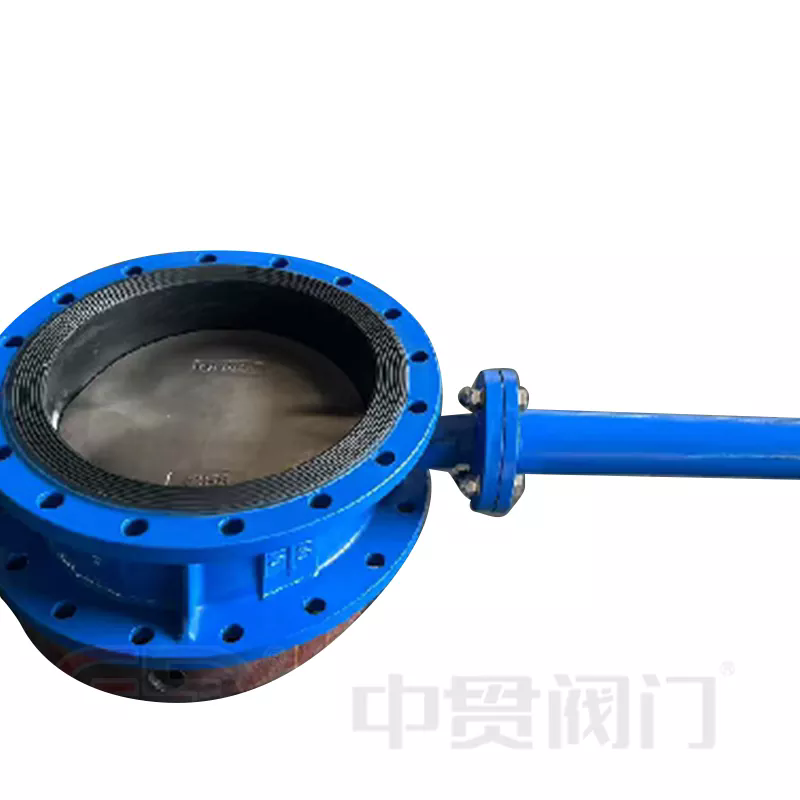

Valvole a farfalla a stelo prolungatosono ampiamente utilizzate nei moderni sistemi di tubazioni industriali dove le valvole standard non possono fornire sufficiente accessibilità o comodità operativa. Queste valvole sono dotate di uno stelo allungato che consente agli operatori di controllare il flusso da tubazioni isolate sopra, installazioni sotterranee o luoghi difficili da raggiungere. Questo articolo spiega come funzionano le valvole a farfalla con stelo prolungato, i loro componenti strutturali, i vantaggi, le applicazioni comuni e i fattori chiave da considerare quando si seleziona la valvola giusta per uso industriale. Tabelle chiare, sezioni strutturate e indicazioni pratiche aiutano gli ingegneri, i team di approvvigionamento e i professionisti della manutenzione a comprendere come queste valvole risolvono le sfide operative del mondo reale.

Sommario

• Introduzione alle valvole a farfalla con stelo prolungato
• Come funziona una valvola a farfalla con stelo prolungato
• Componentei strutturali principali
• Vantaggi chiave nelle applicazioni industriali
• Industrie tipiche e casi d'uso
• Panoramica dei parametri tecnici
• Come scegliere la valvola a farfalla con stelo prolungato giusta
• Consigli operativi e di manutenzione
• Domande frequenti
• Conclusione

Introduzione alle valvole a farfalla con stelo prolungato

Nei sistemi di tubazioni industriali, le valvole svolgono un ruolo cruciale nella regolazione, nell'isolamento e nella direzione del flusso del fluido. Tra i tanti tipi disponibili, le valvole a farfalla sono apprezzate per il loro design compatto, il funzionamento rapido e l'efficienza in termini di costi.

Tuttavia, in alcune installazioni, una valvola a farfalla standard non può essere azionata facilmente a causa degli strati isolanti, del posizionamento dei tubi sotterranei o delle tubazioni sopraelevate. In tali casi, unValvola a farfalla a stelo prolungatodiventa la soluzione preferita.

Questa valvola specializzata presenta uno stelo più lungo che si estende oltre il corpo della valvola. Lo stelo esteso consente all'attuatore o alla maniglia di rimanere accessibili anche quando la valvola stessa è installata in posizioni difficili. Di conseguenza, la manutenzione e il funzionamento diventano notevolmente più sicuri e convenienti.

Produttori comeZhongguanfornire valvole a farfalla a stelo esteso progettate per soddisfare i severi requisiti delle condutture industriali, inclusi impianti chimici, impianti di trattamento delle acque e infrastrutture energetiche.

Come funziona una valvola a farfalla con stelo prolungato

Il principio di funzionamento di una valvola a farfalla a stelo prolungato è simile a quello di una valvola a farfalla convenzionale. La differenza principale sta nella lunghezza dello stelo della valvola.

All'interno del corpo valvola, un disco circolare ruota attorno ad un albero centrale. Quando lo stelo viene ruotato, il disco ruota per consentire o limitare il flusso del fluido attraverso la tubazione.

Il processo operativo prevede tipicamente i seguenti passaggi:

1. L'attuatore o la maniglia ruotano lo stelo esteso.
2. Lo stelo trasferisce la coppia al disco della valvola.
3. Il disco ruota all'interno del corpo valvola.
4. Il flusso può essere consentito, limitato o completamente bloccato a seconda della posizione del disco.

Quando il disco è allineato parallelamente alla tubazione, il fluido scorre liberamente. Quando ruotato perpendicolarmente alla tubazione, il disco blocca completamente il flusso. Questa operazione a un quarto di giro consente un controllo del flusso rapido ed efficiente.

Lo stelo esteso garantisce che l'attuatore rimanga al di sopra degli strati isolanti o del livello del suolo, consentendo agli operatori di accedere al meccanismo di controllo senza rimuovere l'isolamento o scavare tubazioni.

Componentei strutturali principali

Una valvola a farfalla con stelo esteso è costituita da diversi componenti chiave che lavorano insieme per garantire prestazioni affidabili.

Lo stelo esteso è attentamente progettato per mantenere la resistenza meccanica e garantire un'accurata trasmissione della coppia durante il funzionamento.

Vantaggi chiave nelle applicazioni industriali

Le valvole a farfalla a stelo prolungato offrono numerosi vantaggi pratici rispetto alle valvole a farfalla standard.

• Accessibilità migliorata– Gli operatori possono controllare senza difficoltà le valvole installate in fosse profonde o tubazioni isolate.
• Maggiore sicurezza– Il personale addetto alla manutenzione non ha bisogno di rimuovere l'isolamento o accedere a zone pericolose.
• Vincoli di installazione ridotti– L'attuatore della valvola può rimanere sopra il suolo o all'esterno degli strati di isolamento termico.
• Controllo efficiente del flusso– Il funzionamento a un quarto di giro consente una rapida regolazione delle condizioni del flusso.
• Costi di manutenzione inferiori– Un accesso più semplice riduce i tempi di inattività e le spese di servizio.

Questi vantaggi rendono le valvole a farfalla a stelo prolungato particolarmente utili nei grandi sistemi industriali dove l’accessibilità e l’affidabilità sono fondamentali.

Industrie tipiche e casi d'uso

Le valvole a farfalla con stelo prolungato sono ampiamente utilizzate in molti settori in cui l'accessibilità alle tubazioni è limitata.

• Sistemi di approvvigionamento idrico comunale
• Impianti di trattamento delle acque reflue
• Impianti di lavorazione chimica
• Condutture petrolchimiche
• Reti di teleriscaldamento
• Infrastruttura di condutture sotterranee
• Impianti di produzione di energia

Ad esempio, nei sistemi di teleriscaldamento, le tubazioni sono spesso ricoperte da uno spesso isolamento per ridurre al minimo la perdita di calore. Una valvola standard verrebbe sepolta sotto gli strati isolanti, rendendo difficile il funzionamento. Uno stelo esteso risolve questo problema portando il meccanismo di controllo sopra l'isolamento.

Panoramica dei parametri tecnici

La tabella seguente riassume i parametri tecnici comuni associati alle valvole a farfalla a stelo prolungato utilizzate negli impianti industriali.

Questi parametri possono variare a seconda dei requisiti del progetto e delle condizioni operative.

Come scegliere la valvola a farfalla con stelo prolungato giusta

La scelta della valvola appropriata richiede la valutazione di diversi fattori tecnici per garantire prestazioni affidabili.

• Profondità della tubazione o spessore dell'isolamento– Determinare la lunghezza di estensione dello stelo richiesta.
• Tipo di fluido– Considerare la compatibilità chimica con i materiali della valvola.
• Pressione e temperatura– Assicurarsi che la classificazione della valvola corrisponda alle condizioni del sistema.
• Metodo operativo– Decidere tra controllo manuale, elettrico o pneumatico.
• Accessibilità alla manutenzione– Valutare l'ambiente di installazione e i requisiti di servizio.

Lavorare con produttori esperti come Zhongguan può aiutare a garantire che la configurazione della valvola corrisponda ai requisiti tecnici specifici del sistema di tubazioni.

Consigli operativi e di manutenzione

Sebbene le valvole a farfalla siano note per i loro bassi requisiti di manutenzione, un'ispezione regolare aiuta a prolungarne la durata.

• Ispezionare periodicamente le guarnizioni per evitare perdite.
• Controllare l'allineamento e la lubrificazione dello stelo.
• Azionare periodicamente la valvola per evitare che il disco si attacchi.
• Assicurarsi che le impostazioni della coppia dell'attuatore rimangano entro le specifiche.
• Monitorare la pressione della tubazione per evitare sollecitazioni eccessive sui componenti della valvola.

Una corretta installazione e una manutenzione ordinaria migliorano notevolmente l'affidabilità della valvola e riducono i costi operativi a lungo termine.

Domande frequenti

1. Perché per alcune valvole a farfalla è necessario uno stelo prolungato?

Uno stelo esteso consente all'attuatore della valvola di rimanere accessibile quando il corpo della valvola è installato sottoterra, all'interno di strati isolanti o in aree difficili da raggiungere.

2. È possibile personalizzare la lunghezza dell'estensione dello stelo?

SÌ. La maggior parte dei produttori fornisce lunghezze dello stelo personalizzate in base alla profondità della tubazione, allo spessore dell'isolamento e ai requisiti operativi.

3. Le valvole a farfalla a stelo prolungato sono adatte per impianti ad alta temperatura?

Sì, a condizione che vengano selezionati materiali e componenti di tenuta adeguati per resistere alla temperatura operativa.

4. Qual è la differenza tra una valvola a farfalla standard e una versione con stelo prolungato?

La differenza principale è lo stelo più lungo che collega il disco della valvola all'attuatore, consentendo il funzionamento da una posizione remota o elevata.

Conclusione

Le valvole a farfalla con stelo prolungato forniscono una soluzione efficace per le tubazioni industriali in cui le valvole standard non sono facilmente accessibili. Estendendo lo stelo sopra gli strati isolanti o le installazioni sotterranee, queste valvole semplificano il funzionamento, migliorano la sicurezza e riducono la complessità della manutenzione.

Grazie alla loro struttura compatta, al controllo efficiente del flusso e alle opzioni di installazione flessibili, le valvole a farfalla con stelo allungato continuano a svolgere un ruolo importante nella moderna ingegneria delle tubazioni. Prodotti di alta qualità fabbricati da aziende comeZhongguanaiutano a garantire prestazioni affidabili in un'ampia gamma di ambienti industriali esigenti.

Se stai cercando una soluzione affidabile per tubazioni isolate, installazioni sotterranee o sistemi di controllo del flusso specializzati, il nostro team di ingegneri è pronto ad aiutarti.Contattacioggi per saperne di più sulle soluzioni personalizzate di valvole a farfalla con stelo esteso e scoprire come Zhongguan può supportare il tuo progetto.
