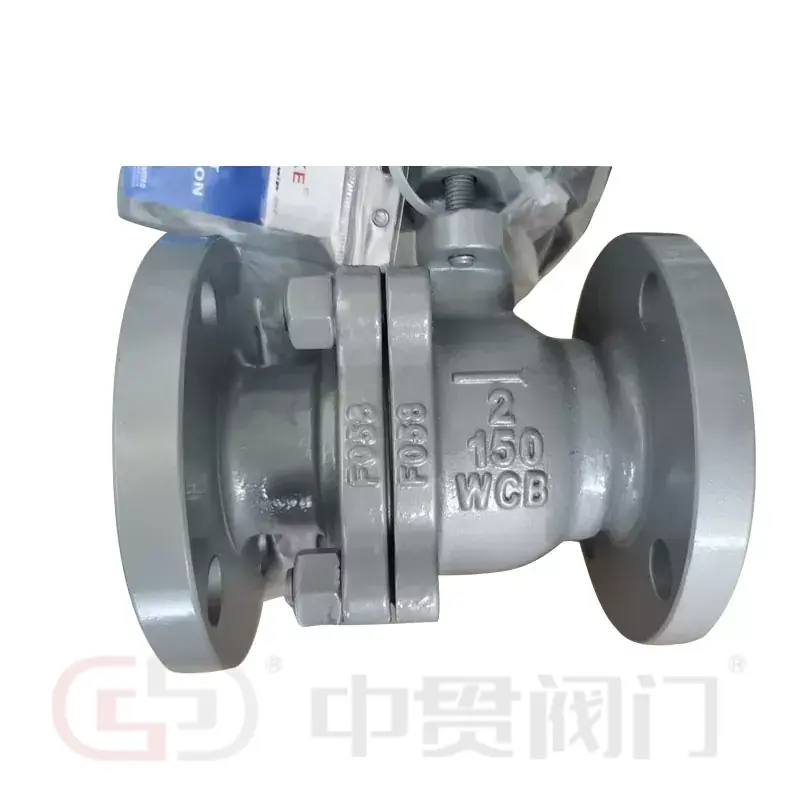

La valvola utilizza acciaio al carbonio WCB per il corpo principale contenente la pressione. Questo materiale viene comunemente applicato ai servizi industriali di acqua, petrolio e vapore in cui l'acciaio al carbonio è compatibile con il mezzo operativo. Zhongguan elenca anche LCB e WCC come materiali alternativi per il corpo, consentendo la selezione dei materiali in modo da riflettere la temperatura di servizio, i requisiti meccanici e le specifiche del progetto.
I principali dettagli costruttivi includono:
Acciaio al carbonio fuso ASTM A216 WCB per i principali componenti contenenti pressione.
La sfera si muove leggermente sotto pressione differenziale, premendo contro la sede a valle per stabilire la tenuta di intercettazione.
PTFE, R-PTFE, PEEK e PPL sono opzioni elencate per diversi requisiti di tenuta e funzionamento.
SS304, SS316 e 13Cr sono opzioni disponibili.
Il corpo principale e il corpo secondario sono uniti tramite bulloni, consentendo l'accesso ai componenti interni durante la manutenzione.
La combinazione di un corpo in acciaio al carbonio e materiali interni selezionati rende la valvola a sfera galleggiante WCB con connessione flangiata adatta per fluidi industriali compatibili dove sono richieste una chiusura affidabile e una manutenzione pratica.
Le estremità flangiate forniscono una connessione bullonata alle flange della tubazione corrispondenti. Zhongguan elenca le opzioni delle superfici di tenuta RF, FF e RTJ per soddisfare diverse specifiche di tubazione. Queste configurazioni supportano la pianificazione dell'installazione in progetti industriali, a condizione che le dimensioni della flangia della valvola, la classe di pressione e il rivestimento corrispondano all'attrezzatura collegata.
Le dimensioni e gli intervalli di pressione elencati coprono molteplici configurazioni di tubazioni. Le abilitazioni di classe e le abilitazioni PN appartengono a sistemi di designazione diversi e non devono essere trattate come direttamente intercambiabili senza verificare gli standard applicabili e le condizioni di progettazione.
La compatibilità dei materiali e i limiti di pressione-temperatura determinano se una valvola è adatta per un particolare servizio. L'acciaio al carbonio WCB è generalmente adatto ad applicazioni compatibili con acqua, olio e vapore, mentre il materiale della sede influisce sulle prestazioni di tenuta nelle condizioni operative selezionate.
Le aree di applicazione tipiche includono:
Isolamento on-off in servizi di petrolio e gas compatibili, soggetto ai requisiti specificati di pressione, temperatura e fluido.
Isolamento di fluidi di processo compatibili. I mezzi corrosivi richiedono un'attenta valutazione della compatibilità di corpo, sfera, stelo e sede.
Tubazioni per acqua e vapore in cui i materiali delle valvole selezionati e i valori di pressione-temperatura soddisfano i requisiti del sistema.
Isolamento delle tubazioni nei sistemi idrici industriali, con selezione dei materiali in base alla chimica dell'acqua e alle condizioni operative.
Apertura e chiusura ripetute in linee di processo compatibili, con frequenza operativa e requisiti di manutenzione considerati durante la selezione.
Le informazioni sul prodotto fornite indicano una temperatura massima di425°Cper la valvola descritta, ma questo valore non deve essere interpretato come la temperatura consentita ad ogni livello di pressione o con ogni materiale della sede. PTFE, R-PTFE, PEEK e PPL hanno caratteristiche di temperatura e servizio diverse. Il campo operativo finale consentito dipende dalla configurazione completa della valvola.
Il meccanismo a sfera flottante si basa sulla pressione differenziale per spingere la sfera verso la sede a valle. Questo contatto contribuisce a formare la tenuta di intercettazione, mentre il materiale selezionato della sede ne determina l'idoneità al fluido e alla temperatura di esercizio.
Il corpo imbullonato in due pezzi fornisce l'accesso ai componenti interni per la manutenzione. A seconda della procedura di costruzione e manutenzione, il corpo può essere aperto per ispezionare o sostituire le parti riparabili senza smontare l'intero gruppo della tubazione. L'isolamento, la depressurizzazione e la manipolazione sicura rimangono necessarie prima della manutenzione.
Ulteriori considerazioni sulla progettazione e sull'approvvigionamento includono:
È previsto un design dello stelo anti-esplosione per aiutare a prevenire l'espulsione dello stelo in condizioni di pressione anomale.
È disponibile una configurazione a piattaforma alta compatibile con il montaggio ISO 5211 per l'installazione di attuatori pneumatici o elettrici.
È possibile specificare una maniglia di bloccaggio per impedire l'azionamento manuale involontario.
Il rivestimento della flangia, la foratura, la classe di pressione, le dimensioni faccia a faccia e le interfacce dell'attuatore devono corrispondere ai requisiti di tubazione e controllo del progetto.
Le prestazioni ignifughe e antistatiche non sono stabilite dalle specifiche fornite. API 6D e ASME B16.34 sono elencati come standard di progettazione e API 598 è elencato come standard di test; questi riferimenti da soli non confermano la certificazione ignifuga o la costruzione antistatica.
Per i progetti che richiedono caratteristiche di sicurezza aggiuntive, i seguenti punti necessitano di documentazione tecnica specifica:
Prestazioni antincendio:Verificare lo standard di prova antincendio applicabile e il rapporto di prova o la certificazione di supporto.
Costruzione antistatica:Verificare se è incorporato un dispositivo antistatico e se le sue prestazioni sono state testate.
Test di pressione e perdite:Confermare la procedura di test applicabile, la pressione, i criteri di accettazione e i registri di ispezione.
Tracciabilità dei materiali:Identificare i materiali specificati per corpo, sfera, stelo e sede nella documentazione dell'ordine.
Limiti operativi:Stabilire la pressione e la temperatura consentite per la dimensione, la classe di pressione e la combinazione di sede selezionate.
Questi controlli sono particolarmente rilevanti per il servizio di idrocarburi, tubazioni ad alta temperatura e installazioni con requisiti di sicurezza definiti.
Zhongguan gestisce basi di produzione di valvole a Tianjin, fondata nel 2016, e Oubei, Yongjia, Wenzhou, doveZhejiang Zhongguan Valve Manufacture Co., Ltd.è stata fondata nel 2019. L'azienda ha più di 19 anni di esperienza nel settore delle valvole.
Le attrezzature di produzione comprendono macchine per il collaudo della pressione delle valvole, attrezzature per l'installazione delle sedi delle valvole, attrezzature per il montaggio delle maniche dell'albero e macchine per la marcatura. Zhongguan detiene certificati ISO per le sue valvole e offre sedi certificate WRAS per le valvole a farfalla applicabili. Rivedi il nostrocertificatiEcasi cooperativiper maggiori dettagli.
Per ilValvola a sfera flottante WCB con attacco flangiato, i dettagli della selezione includono il materiale del corpo WCB, LCB o WCC, la gamma di dimensioni DN15–DN600, la classe di pressione, il rivestimento della flangia RF/FF/RTJ e il materiale della sede. Opzioni correlate nello stessovalvola a sferadisponibile anche la famiglia. Zhongguan collabora anche con società di ingegneria e grossisti in Vietnam, Malesia e Singapore.
WCB è un materiale in acciaio al carbonio fuso utilizzato in molte applicazioni di tubazioni industriali. Le informazioni fornite indicano una temperatura massima di 425°C per questa valvola, ma la temperatura operativa consentita deve essere valutata insieme alla pressione, al materiale della sede e alla configurazione completa della valvola.
L'idoneità dipende dalla composizione chimica, dalla concentrazione, dalla temperatura e dalla compatibilità del corpo e dei materiali interni. Le opzioni con sfera o stelo in acciaio inossidabile non dimostrano, di per sé, che la valvola completa sia adatta per un mezzo corrosivo.
Fornire il diametro nominale, la classe di pressione, il rivestimento della flangia, il mezzo operativo, le condizioni di pressione e temperatura, la preferenza della sede e i requisiti operativi manuali o automatizzati. Dovrebbero essere indicati anche eventuali requisiti di test antincendio, antistatici o specifici del progetto.
