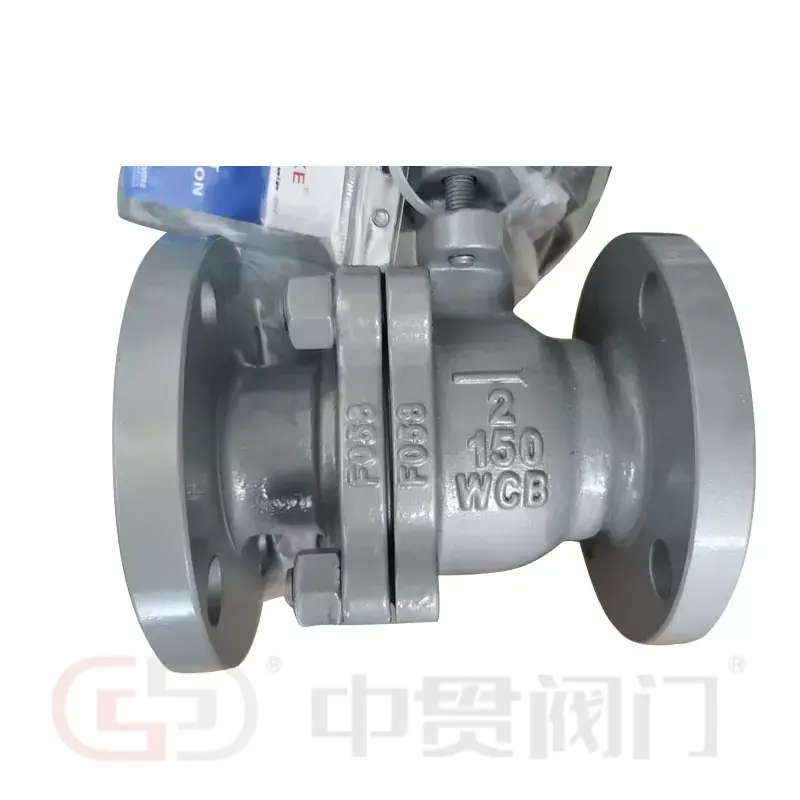

ILValvola a sfera galleggiante flangiata WCB per uso industrialeprodotto daZhejiang Zhongguan Valve Manufacture Co., Ltd.presenta un alloggiamento in acciaio al carbonio a corpo diviso, una sfera flottante in acciaio inossidabile e flange terminali conformi agli standard globali. Supportate da oltre 19 anni di esperienza nella produzione e da due siti di produzione a Tianjin e Wenzhou, queste unità valvolari rispettano rigorosamenteAPI6DEASME B16.34standard per il servizio di intercettazione di condotte di liquidi, gas, vapore e idrocarburi.
I parametri operativi, gli standard dei materiali e le opzioni strutturali della valvola a sfera flottante flangiata WCB per uso industriale sono elencati nella matrice tecnica seguente:
Il corpo principale e l'adattatore laterale sono fissati tramite bulloni flangiati per carichi pesanti, consentendo la manutenzione interna completa e la sostituzione dell'anello di sede.
La pressione del fluido spinge la sfera flottante lucidata a valle nella superficie resiliente della sede, creando una tenuta ermetica all'aumentare della pressione della linea.
L'inserimento interno dello stelo con una spalla integrale impedisce l'espulsione dello stelo in condizioni di sovrapressione.
Il design a piattaforma alta consente il collegamento diretto di attuatori a quarto di giro pneumatici o elettrici.
Il design tecnico della valvola a sfera flottante flangiata WCB per uso industriale offre vantaggi operativi distinti in reti di tubazioni impegnative:
Il meccanismo a sfera flottante a valle utilizza la pressione del fluido interno per forzare la sfera contro la sede, garantendo una chiusura senza perdite secondo gli standard ANSI Classe VI.
Il corpo in acciaio fuso ASTM A216 WCB resiste alle sollecitazioni fisiche dei tubi, ai picchi di pressione e a temperature di esercizio continue fino a 425°C senza deformazioni strutturali.
Le sfere con microfinitura lavorate a CNC abbinate alle sedi in PTFE/R-PTFE riducono al minimo l'attrito, riducendo la coppia operativa ed espandendo le opzioni di selezione dell'attuatore.
Il corpo diviso in due pezzi imbullonato consente agli addetti alla manutenzione di riparare le guarnizioni interne e lucidare la sfera senza sostituire l'intero gruppo valvola.
Ogni unità valvola prodotta viene sottoposta a test di pressione secondo gli standard API 598 prima di lasciare la nostra fabbrica:
Applicato a 1,5 volte la pressione di esercizio nominale per verificare l'integrità delle pareti del corpo, la densità del getto e la resistenza dei giunti.
Condotto utilizzando sia acqua idrostatica che pressione pneumatica a 1,1 volte la pressione nominale per confermare le prestazioni a perdita zero in entrambe le direzioni del flusso.
La coppia operativa viene misurata su cicli di corsa completi di 90° per garantire un'azione fluida ed escludere grippaggi interni.
Grazie al contenimento ad alta pressione e all'affidabile chiusura della sede, la valvola a sfera flottante flangiata WCB per uso industriale viene utilizzata in industrie di processo critiche:
Gestisce linee di trasporto del petrolio greggio, stazioni di dosaggio del gas naturale e collettori di distribuzione dei terminali di carburante che operano con differenziali di pressione elevati.
Fornisce un isolamento a quarto di giro per idrocarburi non corrosivi, solventi, gas di processo e linee d'aria di servizio. Per le linee chimiche corrosive, sono disponibili opzioni con corpo in acciaio inossidabile CF8/CF8M.
Gestisce la distribuzione del vapore ad alta temperatura, le linee della condensa e i circuiti dell'acqua di alimentazione della caldaia. Le sedi migliorate in PEEK o PPL prevengono la deformazione termica in caso di rapidi cicli di temperatura.
Fornisce un servizio affidabile nelle reti di approvvigionamento idrico municipale, nei circuiti dell'acqua di raffreddamento industriale e negli impianti di filtrazione per il trattamento dell'acqua che richiedono una lunga durata.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.gestisce due siti produttivi specializzati a Tianjin (filiera idrica/ghisa) e Wenzhou (filiera industriale/acciaio fuso).
I torni CNC multiasse lavorano le sfere delle valvole e le superfici di seduta con tolleranze esatte di micro-pollici, prolungando la durata della sede.
Disponibili con steli estesi per servizio interrato, dispositivi di bloccaggio con maniglia e connessioni flangiate su misura per gli standard ANSI, DIN o GB.
Soddisfiamo richieste di sostituzione di singole unità per chiamate di manutenzione e spedizioni di progetti multi-container.
Preventivi tecnici dettagliati e disegni dimensionali CAD vengono emessi entro 24 ore per le configurazioni standard.
Supportato da certificazioni ISO e da una garanzia del prodotto di 1 anno che fornisce la sostituzione gratuita dell'unità per difetti di fabbricazione verificati. Rivedi il nostrocertificatiper maggiori dettagli.
Forniamo giunti a faccia sollevata (RF), a faccia piatta (FF) e ad anello (RTJ). RF è standard per pressioni fino alla Classe 300. FF viene utilizzato quando si collega ad apparecchiature in ghisa per evitare stress sul corpo. RTJ è progettato per sistemi di Classe 600 ad alta pressione che utilizzano scanalature per giunti metallici.
Dopo il test, tutte le camere interne e le superfici delle flange ricevono olio antiruggine e coperture protettive in plastica. Le spedizioni verso ambienti tropicali o marini vengono avvolte in una pellicola che inibisce la corrosione dei vapori (VCI) e imballate in casse di legno sigillate e trattate termicamente.
SÌ. L'acciaio WCB standard funziona fino a -29°C. Per condizioni sotto zero, sostituiamo il materiale del corpo con acciaio al carbonio a bassa temperatura (LCB/LCC) e aggiungiamo cofani estesi per proteggere l'imballaggio dello stelo dal congelamento.
La nostra base di Tianjin produce valvole per l'acqua in ghisa, mentre la nostra base di Wenzhou produce valvole industriali in acciaio fuso e inossidabile. Gli ordini per questa valvola a sfera WCB vengono indirizzati direttamente a Wenzhou per produzione e test specializzati.
