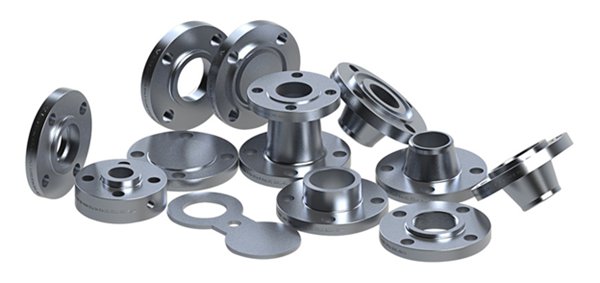

Cos'è una connessione a flangia?
Una connessione a flangia è un metodo di connessione ampiamente utilizzato dalla meccanica staccabile. Spesso utilizza una coppia di flange, una guarnizione di tenuta e bulloni e dadi per collegare saldamente tubi, valvole o apparecchiature.
Il suo principio fondamentale è:utilizzando la forza di serraggio dei bulloni per comprimere la guarnizione di tenuta tra le flange, proteggendo così il fluido (liquido o gas) da eventuali perdite.

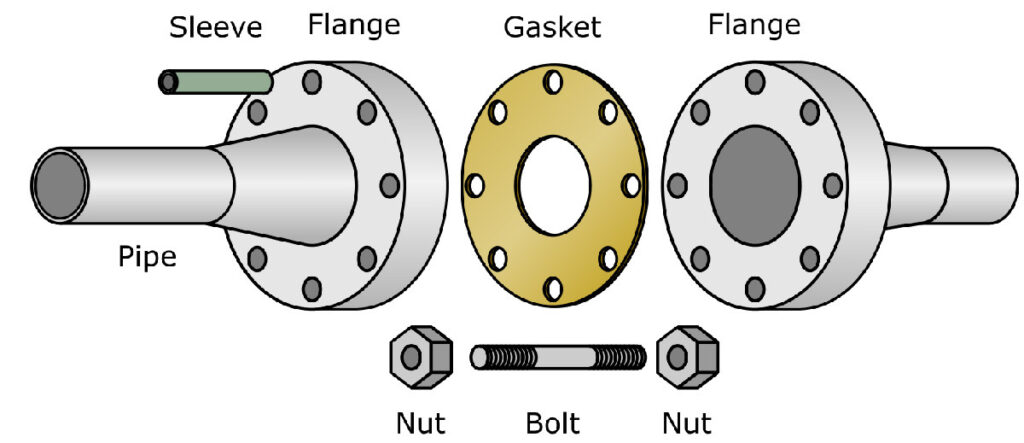

Una tipica connessione a flangia che comprende le seguenti quattro parti principali:
Flangia: una parte a forma di disco fissata all'estremità di un tubo o di una porta di un'apparecchiatura, in genere con fori per bulloni.
Guarnizione di tenuta: Posizionato tra le facce di tenuta di due flange, viene premuto per rendere sigillante.
Bulloni e dadi: Passare attraverso i fori dei bulloni sulle flange per fornire la forza di presa.
Faccia di tenuta: La superficie della flangia che si avvicina alla guarnizione; è disponibile in tipi distinti (ad esempio, faccia sollevata, faccia maschile/femminile, ecc.).
Principali vantaggi:
Elevato vantaggio e tenuta robusta: Qualificato per la gestione di mezzi ad alta pressione, alta temperatura o erosivi.
Facile smontaggio e manutenzione: La connessione può essere facilmente aperta per la pulizia dei tubi, l'ispezione delle apparecchiature o la sostituzione di componenti.
Buona sostituibilità: Le flange rispettano gli standard nazionali (ad esempio GB), gli standard dell'industria chimica (ad esempio HG), gli standard dell'industria meccanica (ad esempio JB) e gli standard internazionali (ad esempio ANSI/ASME, DIN). È possibile alternare prodotti di produttori diversi a condizione che rispettino lo stesso standard.
Applicazioni generali:
Ingegneria delle condutture: Collegamento di tubi a tubi, tubi a valvole e tubi a pompe.
Contenitore a pressione: Accessori per passi d'uomo e maniglie su recipienti e recipienti di reazione.
Punto di connessione: Connessioni di ingresso e uscita dei pressurizzatori e connessioni tra mantello del canale e mantello degli scambiatori di calore.
Sistemi produttivi e servizi pubblici: Petrolio, prodotti chimici, gas naturale, trattamento delle acque, sistemi di riscaldamento e così via.
Confronto semplice con altri modi di connessione:
Rispetto alla saldatura: Le connessioni flangiate sono rimovibili, ma sono più costose e possono introdurre ulteriori possibili punti di perdita.
Rispetto alle connessioni filettate: I collegamenti flangiati possono sopportare pressioni più elevate e adattarsi a diametri di tubi maggiori, ma sono più complicati da installare e richiedono più spazio.
Riepilogo semplice: Quando è necessario resistere all'alta pressione, gestire tubi di grande diametro o richiedere frequenti smontaggi per la manutenzione, il collegamento a flangia è normalmente il metodo preferito. Gli esempi più comuni sono gli attacchi sulle condotte dell'acqua antincendio o sulle condotte del vapore di fabbrica che evidenziano dei "dischi rialzati" e vengono fissati con un cerchio di bulloni.
