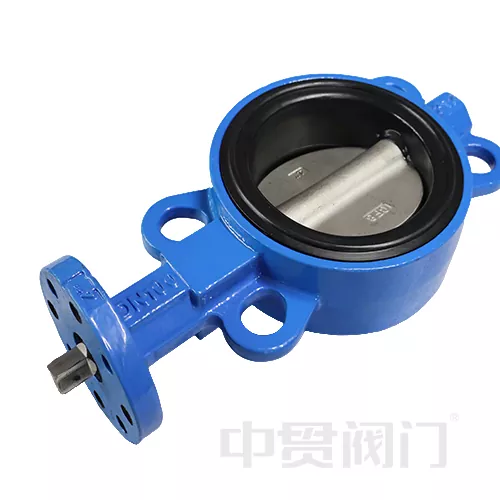

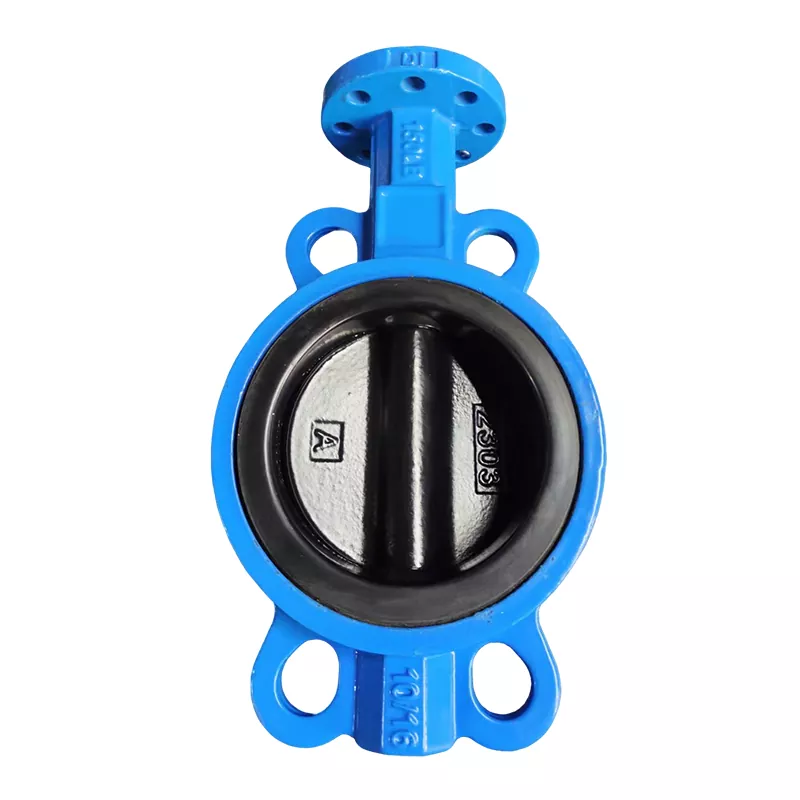

Valvola a farfalla nuda e gambo quadrato

Lo stelo nudo e la valvola a farfalla a gambo quadrato è una valvola industriale con design flessibile e una forte adattabilità, che è ampiamente utilizzata in sistemi petrolchimici, del trattamento delle acque, della potenza e dell'HVAC. La sua caratteristica centrale è lo stelo della valvola a gambo nudo standardizzato e il design della struttura dell'albero quadrato, che fornisce ai clienti un alto grado di libertà in configurazione personalizzata, in particolare adatto per scenari che richiedono una corrispondenza indipendente di attuatori pneumatici, elettrici o manuali.

Vantaggi delle prestazioni

1. Lightweight e basso costo:

Il design senza staffa riduce il numero di componenti del 30%e il peso della valvola DN200 è di soli 18 kg (circa 25 kg per la tradizionale valvola a farfalla della stessa specifica);

Esempio: le valvole a farfalle DN150 a gambo a gambo quadrato hanno sostituito le valvole a farfalla flangiate nella ristrutturazione di una rete di riscaldamento distrettuale, riducendo il tempo di installazione del 50%.

2. Accuratezza della coppia alta:

L'attuatore di corrispondenza dell'interfaccia quadrata non richiede un accoppiamento e l'efficienza dell'uscita della coppia è ≥95% (valore misurato), che è particolarmente adatto per i sistemi di automazione con frequenti regolazioni;

Dotato di un quadrante limite (0 ° -90 ° ± 2 °) di serie, supporta un controllo di apertura preciso.

Compatibilità dei media:

1.La sedile della valvola può essere EPDM (resistenza all'ozono), gomma siliconica (resistenza ad alta temperatura) o PTFE (resistenza alla corrosione), adatto per acqua pulita, vapore a bassa pressione, acido debole e liquido alcalino (pH 4 ~ 10);

2. Applicazioni tipiche: dosaggio condotte negli impianti di trattamento delle acque reflue, sistemi di circolazione CIP negli impianti di alimenti e bevande, valvole di alimentazione per reattori chimici di luce.
